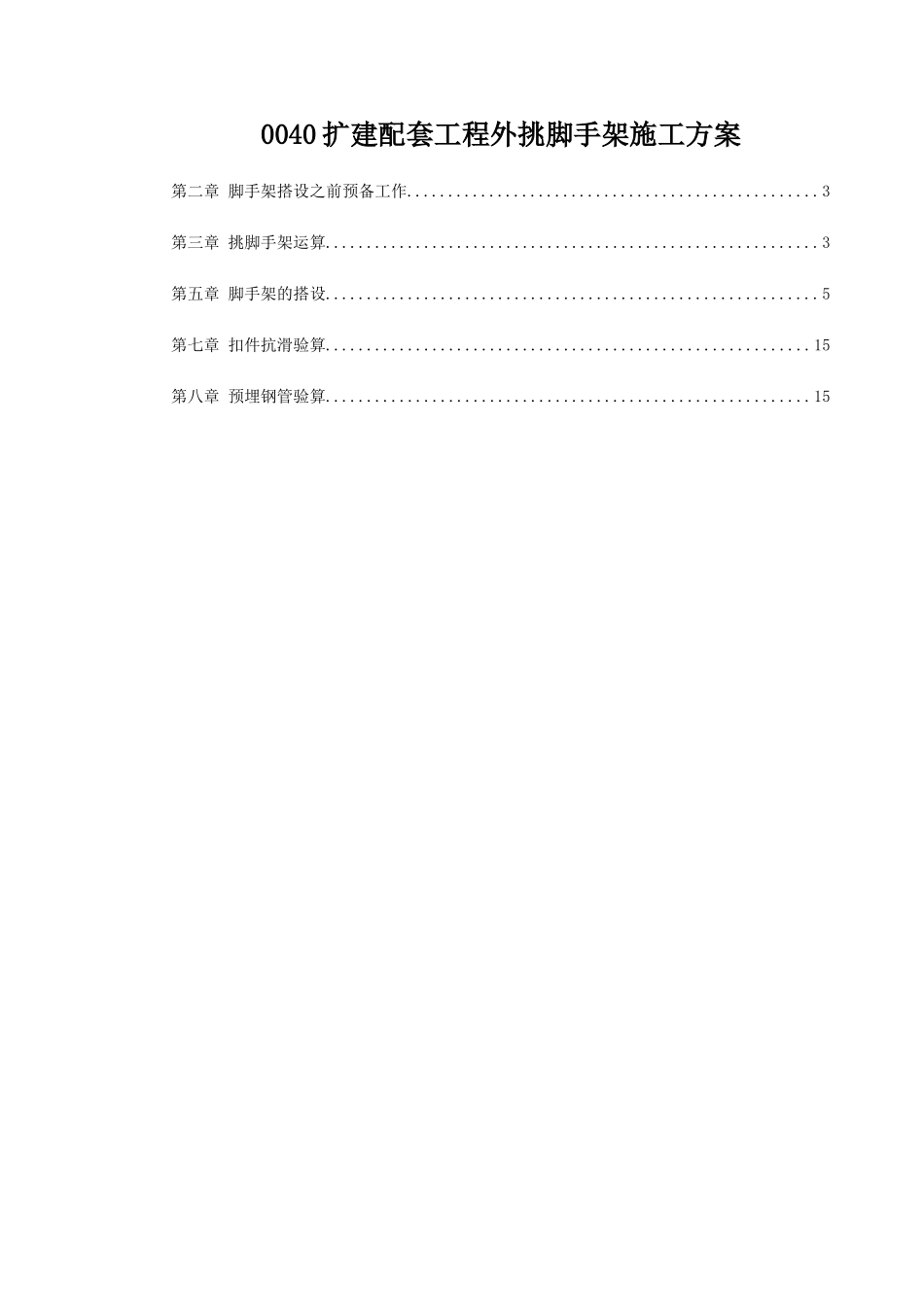

0040扩建配套工程外挑脚手架施工方案VIP专享

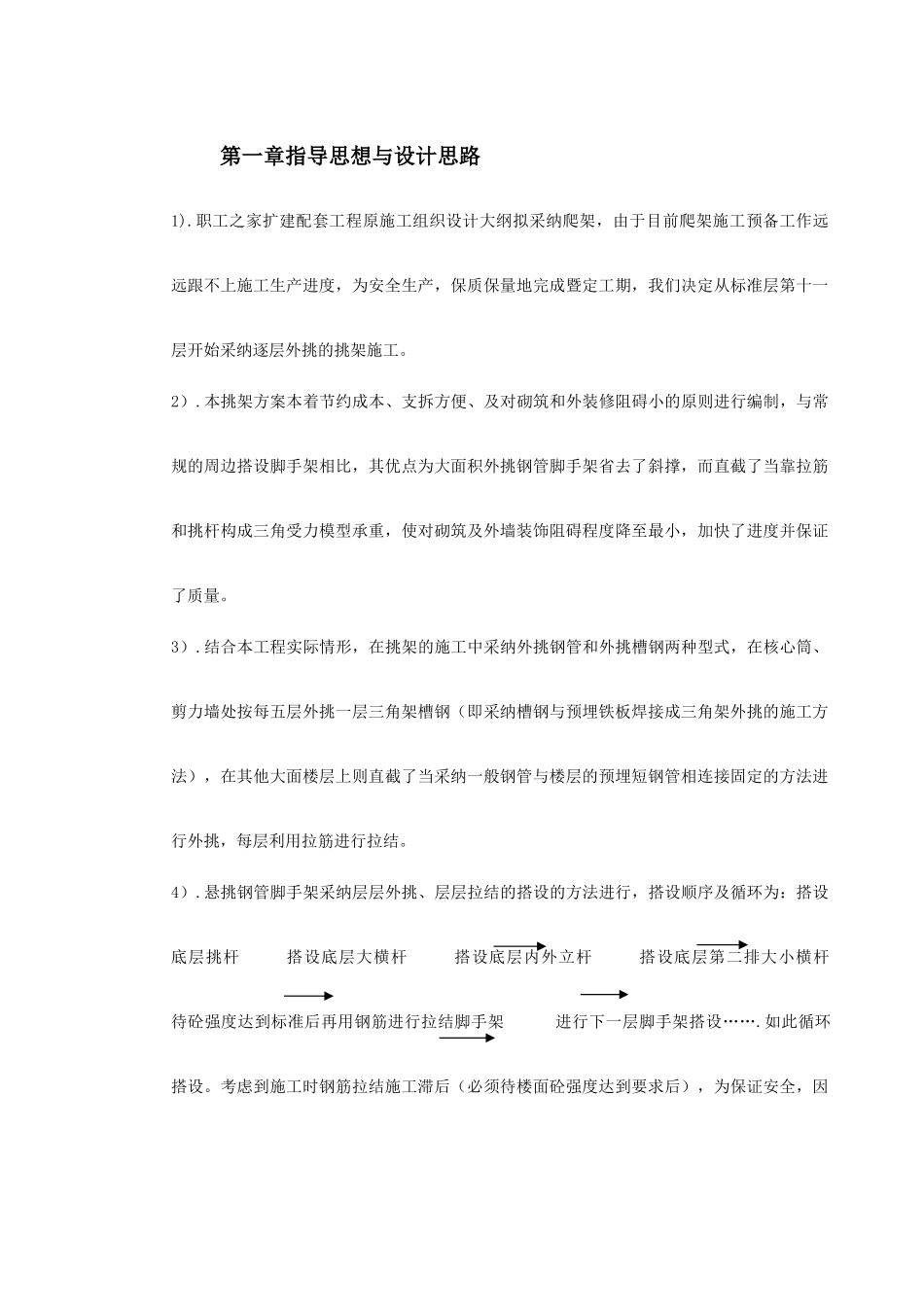

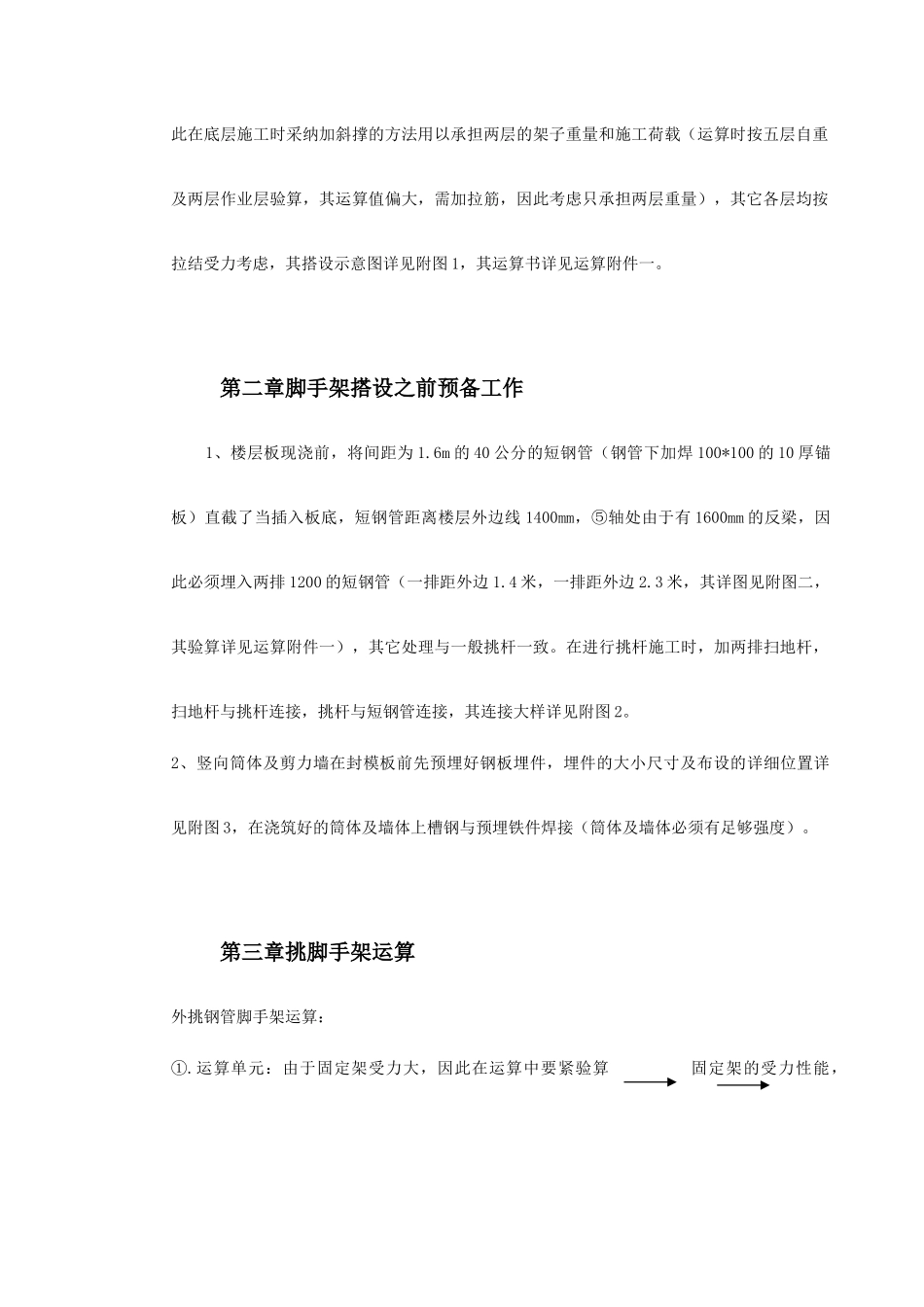

0040 扩建配套工程外挑脚手架施工方案第二章 脚手架搭设之前预备工作..................................................3第三章 挑脚手架运算............................................................3第五章 脚手架的搭设............................................................5第七章 扣件抗滑验算...........................................................15第八章 预埋钢管验算...........................................................15第一章指导思想与设计思路1).职工之家扩建配套工程原施工组织设计大纲拟采纳爬架，由于目前爬架施工预备工作远远跟不上施工生产进度，为安全生产，保质保量地完成暨定工期，我们决定从标准层第十一层开始采纳逐层外挑的挑架施工。2）.本挑架方案本着节约成本、支拆方便、及对砌筑和外装修阻碍小的原则进行编制，与常规的周边搭设脚手架相比，其优点为大面积外挑钢管脚手架省去了斜撑，而直截了当靠拉筋和挑杆构成三角受力模型承重，使对砌筑及外墙装饰阻碍程度降至最小，加快了进度并保证了质量。3）.结合本工程实际情形，在挑架的施工中采纳外挑钢管和外挑槽钢两种型式，在核心筒、剪力墙处按每五层外挑一层三角架槽钢（即采纳槽钢与预埋铁板焊接成三角架外挑的施工方法），在其他大面楼层上则直截了当采纳一般钢管与楼层的预埋短钢管相连接固定的方法进行外挑，每层利用拉筋进行拉结。4）.悬挑钢管脚手架采纳层层外挑、层层拉结的搭设的方法进行，搭设顺序及循环为：搭设底层挑杆 搭设底层大横杆 搭设底层内外立杆 搭设底层第二排大小横杆 待砼强度达到标准后再用钢筋进行拉结脚手架 进行下一层脚手架搭设…….如此循环搭设。考虑到施工时钢筋拉结施工滞后（必须待楼面砼强度达到要求后），为保证安全，因此在底层施工时采纳加斜撑的方法用以承担两层的架子重量和施工荷载（运算时按五层自重及两层作业层验算，其运算值偏大，需加拉筋，因此考虑只承担两层重量），其它各层均按拉结受力考虑，其搭设示意图详见附图 1，其运算书详见运算附件一。第二章脚手架搭设之前预备工作 1、楼层板现浇前，将间距为 1.6m 的 40 公分的短钢管（钢管下加焊 100*100 的 10 厚锚板）直截了当插入板底，短钢管距离楼层外边线 1400mm，⑤轴处由于有 1600mm 的反梁，因此必须埋入两排 1200 的短钢管（一排距外边 1.4 米，一排距外边 2.3 米，其详图见附图二，其验算...
