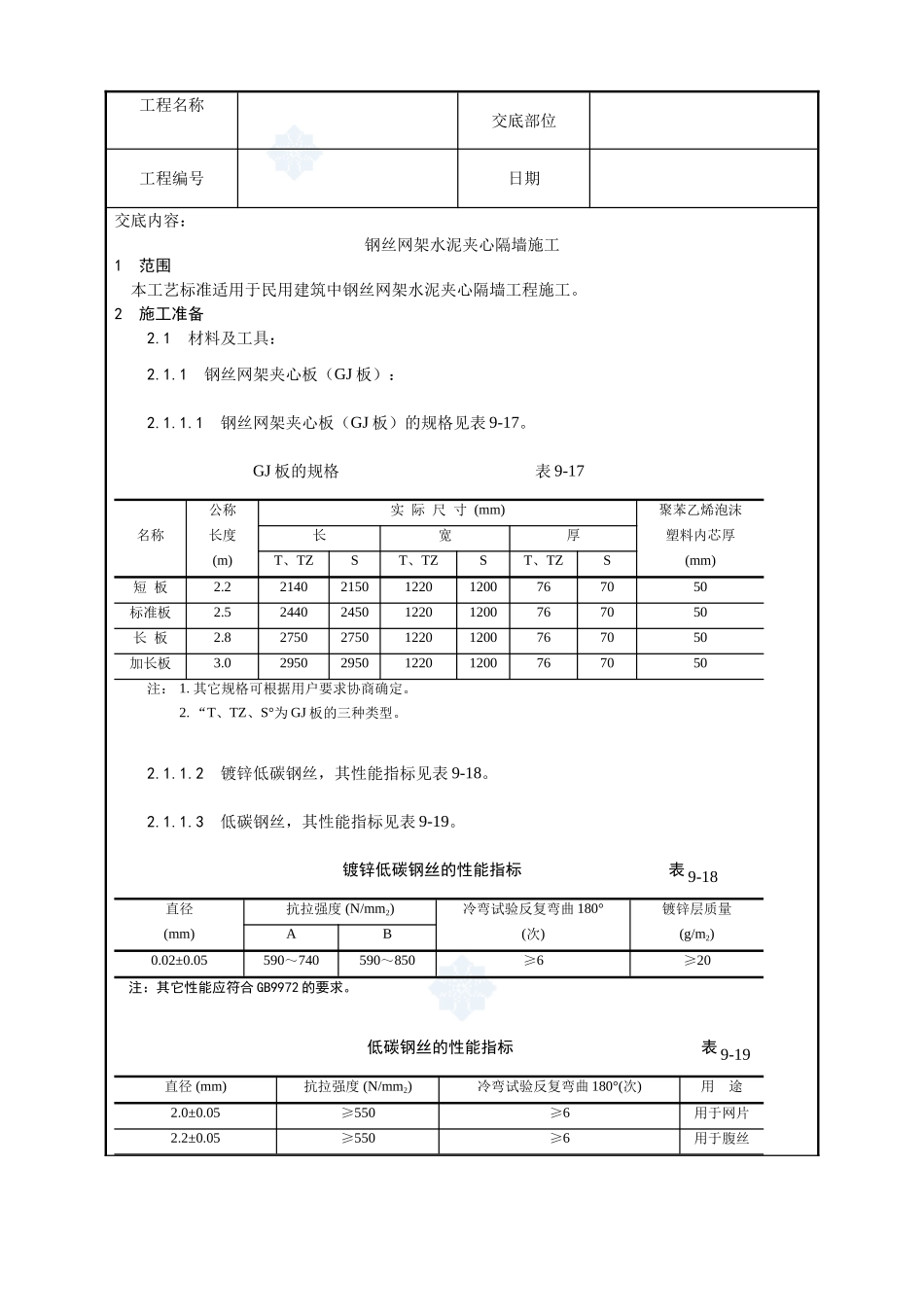

工程名称交底部位工程编号日期交底内容：钢丝网架水泥夹心隔墙施工1 范围 本工艺标准适用于民用建筑中钢丝网架水泥夹心隔墙工程施工。2 施工准备 2.1 材料及工具： 2.1.1 钢丝网架夹心板（GJ 板）： 2.1.1.1 钢丝网架夹心板（GJ 板）的规格见表 9-17。 GJ 板的规格 表 9-17公称实 际 尺 寸 (mm)聚苯乙烯泡沫名称长度长宽厚塑料内芯厚(m)T、TZST、TZST、TZS(mm)短 板2.22140215012201200767050标准板2.52440245012201200767050长 板2.82750275012201200767050加长板3.02950295012201200767050注： 1. 其它规格可根据用户要求协商确定。2. “T、TZ、S°为 GJ 板的三种类型。 2.1.1.2 镀锌低碳钢丝，其性能指标见表 9-18。 2.1.1.3 低碳钢丝，其性能指标见表 9-19。 镀锌低碳钢丝的性能指标 表 9-18直径抗拉强度 (N/mm2)冷弯试验反复弯曲 180°镀锌层质量(mm)AB(次)(g/m2)0.02±0.05590～740590～850≥6≥20 注：其它性能应符合 GB9972 的要求。 低碳钢丝的性能指标 表 9-19直径 (mm)抗拉强度 (N/mm2)冷弯试验反复弯曲 180°(次)用 途2.0±0.05≥550≥6用于网片2.2±0.05≥550≥6用于腹丝工程名称交底部位工程编号日期注： 1. 其余性能应符合 GB 343 的要求。2. 未镀锌低碳钢丝不能用于岩棉夹心板。 2.1.1.4 聚苯乙烯泡沫塑料：表现密度 15kg/m3±1kg/m3；阻燃型（XR 型），氧指数≥30，其余应符合 GB10801 的规定。 2.1.1.5 钢丝网架夹心板（GJ 板）的技术要求： a. GJ 板每平方米面积的重量应不大于 4kg。 b. GJ 板的表面和外观质量应符合表 9-20 的规定。 GJ 板的表面和外观质量 表 9-20项次项 目质 量 要 求1 外观表面清洁，不应有明显油污2 钢丝锈点焊点区以外不允许3 焊点强度抗拉力≥300N，无过烧现象4 焊点质量之字条、腹丝与网片钢丝不允许漏、脱焊；网片漏焊、脱焊点不超过焊点数的 8%，且不应集中在一处，连续脱焊不应多于 2 点，板端 200mm 区段内的焊点不允许脱焊、虚焊5板边桃头允许长度≤6mm， 插丝桃头≤5mm；不得有 5 个以上的漏剪、翘伸的钢丝桃头6网片横向钢丝最大间距为 60mm，超过 60mm 处应加焊钢丝，纵横向钢丝应互相垂直7 泡沫内芯板条局部自由松动不得多于 3 处，单条自由松动不得超过 1/2 板长8 泡沫内芯板条对接泡沫板全长对接不得超过 3 根，短于 150mm 的板条不得使用 c. GJ 板的规格尺寸允许偏差见表 9...
