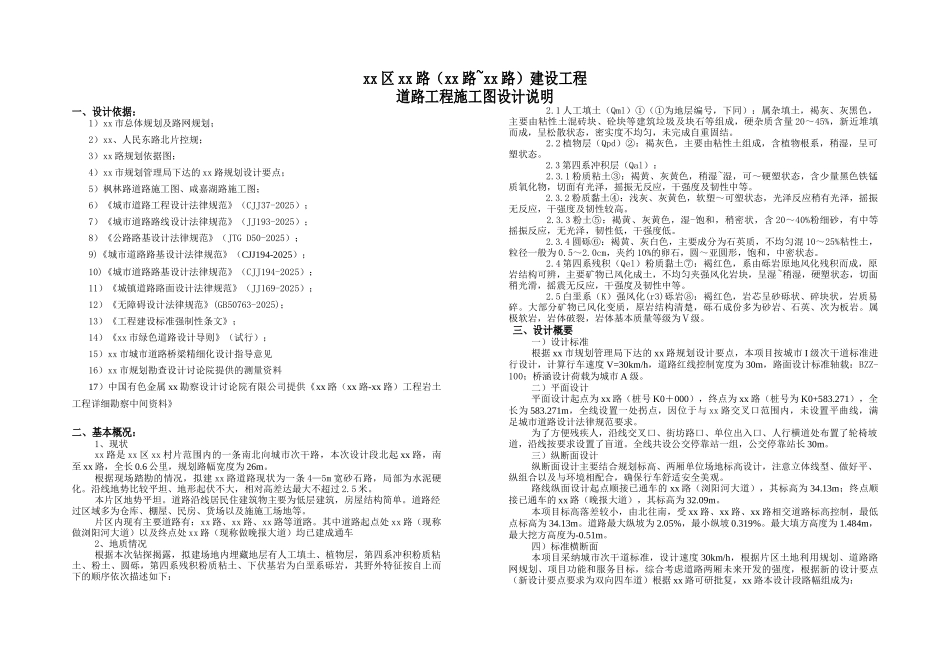

xx 区 xx 路（xx 路~xx 路）建设工程道路工程施工图设计说明一、设计依据：1）xx 市总体规划及路网规划；2）xx、人民东路北片控规；3）xx 路规划依据图；4）xx 市规划管理局下达的 xx 路规划设计要点；5）枫林路道路施工图、咸嘉湖路施工图；6）《城市道路工程设计法律规范》（CJJ37-2025）；7）《城市道路路线设计法律规范》（JJ193-2025）；8）《公路路基设计法律规范》（JTG D50-2025）；9)《城市道路路基设计法律规范》（CJJ194-2025）；10)《城市道路路基设计法律规范》（CJJ194-2025）；11）《城镇道路路面设计法律规范》（JJ169-2025）；12）《无障碍设计法律规范》(GB50763-2025)；13）《工程建设标准强制性条文》；14）《xx 市绿色道路设计导则》（试行）；15）xx 市城市道路桥梁精细化设计指导意见16）xx 市规划勘查设计讨论院提供的测量资料17）中国有色金属 xx 勘察设计讨论院有限公司提供《xx 路（xx 路-xx 路）工程岩土工程详细勘察中间资料》二、基本概况：1、现状xx 路是 xx 区 xx 村片范围内的一条南北向城市次干路，本次设计段北起 xx 路，南至 xx 路，全长 0.6 公里，规划路幅宽度为 26m。根据现场踏勘的情况，拟建 xx 路道路现状为一条 4—5m 宽砂石路，局部为水泥硬化。沿线地势比较平坦、地形起伏不大，相对高差达最大不超过 2.5 米。本片区地势平坦。道路沿线居民住建筑物主要为低层建筑，房屋结构简单。道路经过区域多为仓库、棚屋、民房、货场以及施施工场地等。片区内现有主要道路有：xx 路、xx 路、xx 路等道路。其中道路起点处 xx 路（现称做浏阳河大道）以及终点处 xx 路（现称做晚报大道）均已建成通车2、地质情况根据本次钻探揭露，拟建场地内埋藏地层有人工填土、植物层，第四系冲积粉质粘土、粉土、圆砾，第四系残积粉质粘土、下伏基岩为白垩系砾岩，其野外特征按自上而下的顺序依次描述如下： 2.1 人工填土（Qml）①（①为地层编号，下同）：属杂填土，褐灰、灰黑色，主要由粘性土混砖块、砼块等建筑垃圾及块石等组成，硬杂质含量 20～45%，新近堆填而成，呈松散状态，密实度不均匀，未完成自重固结。 2.2 植物层（Qpd）②：褐灰色，主要由粘性土组成，含植物根系，稍湿，呈可塑状态。 2.3 第四系冲积层（Qal）： 2.3.1 粉质粘土③：褐黄、灰黄色，稍湿~湿，可～硬塑状态，含少量黑色铁锰质氧化物，切面有光泽，摇振无反应，干强度及韧性中等。 2.3.2 ...
