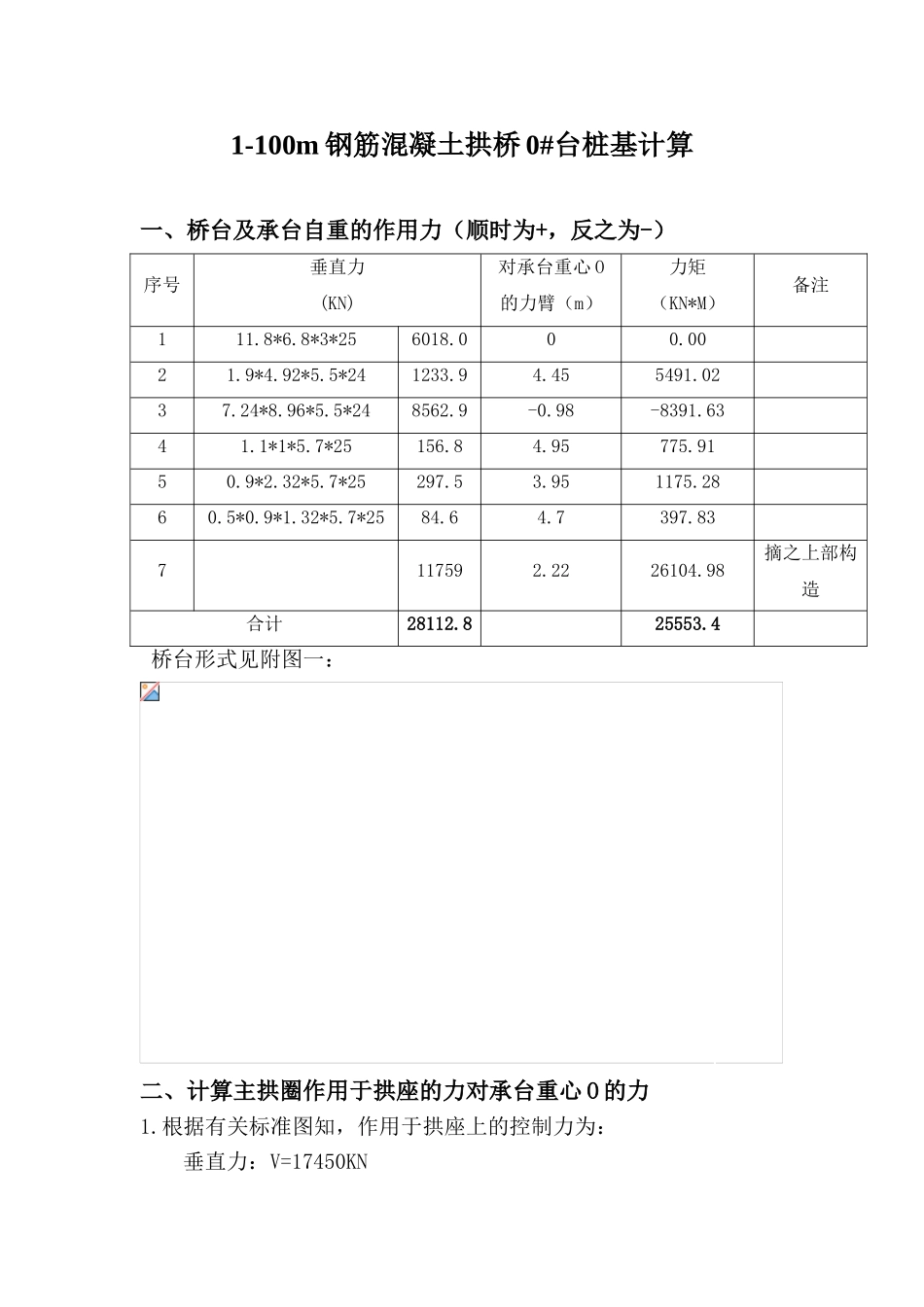

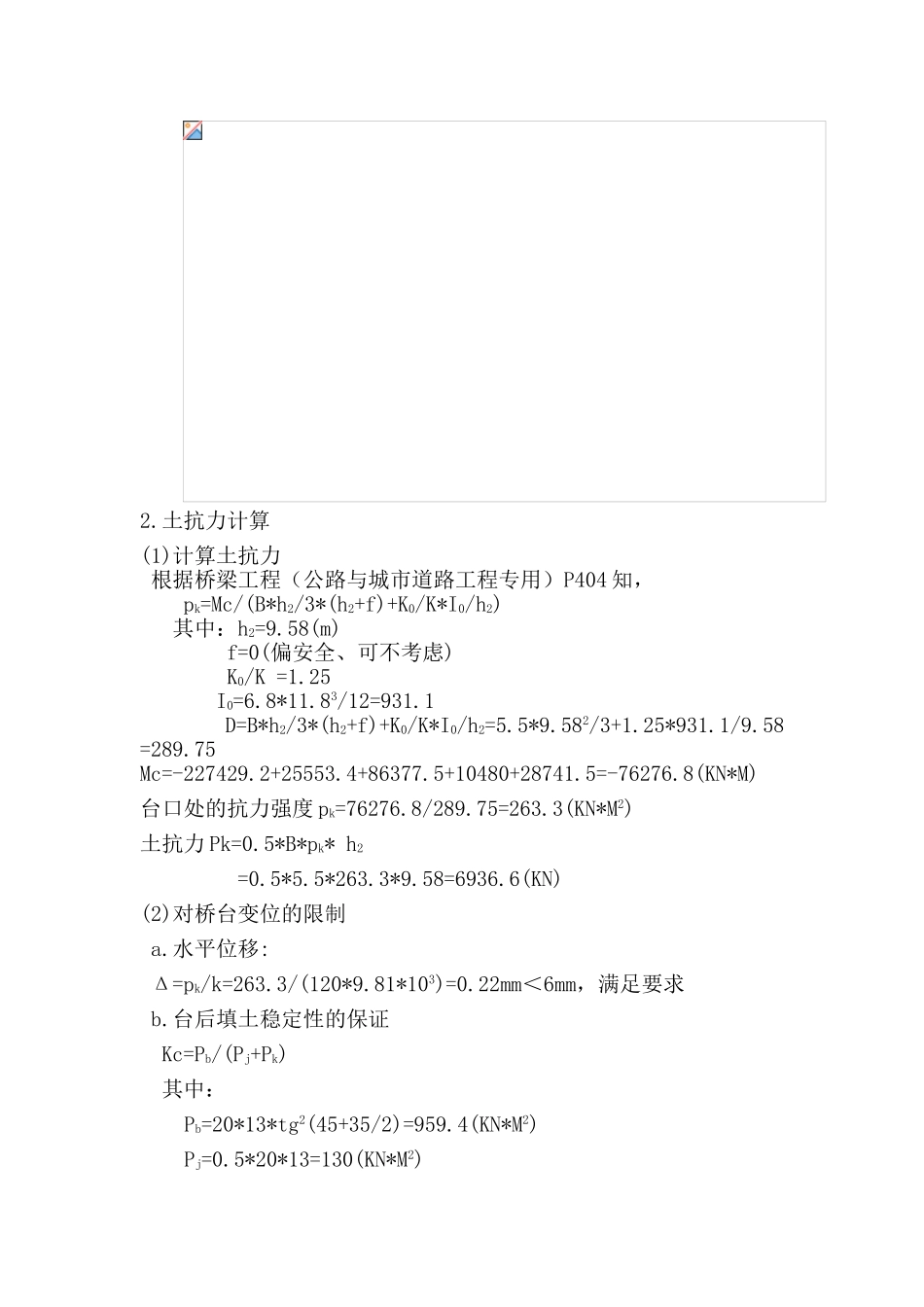

1-100m 钢筋混凝土拱桥 0#台桩基计算一、桥台及承台自重的作用力（顺时为+，反之为-）序号垂直力 (KN)对承台重心 O的力臂（m）力矩 （KN*M）备注111.8*6.8*3*256018.000.00 21.9*4.92*5.5*241233.94.455491.02 37.24*8.96*5.5*248562.9-0.98-8391.63 41.1*1*5.7*25156.84.95775.91 50.9*2.32*5.7*25297.53.951175.28 60.5*0.9*1.32*5.7*2584.64.7397.83 7 117592.2226104.98摘之上部构造合计28112.8 25553.4 桥台形式见附图一：二、计算主拱圈作用于拱座的力对承台重心 O 的力1.根据有关标准图知，作用于拱座上的控制力为：垂直力：V=17450KN水平力：H=23740KN（往河岸）弯矩：M=10480KN*M2.对承台重心 O 产生的弯矩：MV=4.95*17450=86377.5(KN*M)MH=-9.58*23740=-227429.2(KN*M)3.对承台重心 O 产生作用合力：垂直力=17450KN水平力=23740KN（往河岸）弯矩=86377.5+10480-227429.2=-130571.7(KN*M)三、计算桥台后静土压力及土抗力1.静土压力计算 Ej=0.5*ξ*γ*H2*B 其中：ξ=0.50(自然土体) γ=20kn/m3 h1=13m；h2=10.24m B=5.5m所以:E1=0.5*0.5*20*132*5.5=4647.5(KN) E2=0.5*0.5*20*10.242*5.5=2883.6(KN)平均静土压力=(4647.5*2+2883.6)*0.5=6089.3(KN)作用力到承台底距离:h=(4647.5*10.24*0.5*10.24+2883.6*0.5*10.24*10.24/3)/((4647.5*2+2883.6)*0.5*10.24)=294057.41/62354.43=4.72(m)M 静=6089.3*4.72=28741.5(KN*M)2.土抗力计算(1)计算土抗力根据桥梁工程（公路与城市道路工程专用）P404 知，pk=Mc/(B*h2/3*(h2+f)+K0/K*I0/h2) 其中：h2=9.58(m) f=0(偏安全、可不考虑) K0/K =1.25 I0=6.8*11.83/12=931.1 D=B*h2/3*(h2+f)+K0/K*I0/h2=5.5*9.582/3+1.25*931.1/9.58=289.75Mc=-227429.2+25553.4+86377.5+10480+28741.5=-76276.8(KN*M)台口处的抗力强度 pk=76276.8/289.75=263.3(KN*M2)土抗力 Pk=0.5*B*pk* h2 =0.5*5.5*263.3*9.58=6936.6(KN)(2)对桥台变位的限制a.水平位移:Δ=pk/k=263.3/(120*9.81*103)=0.22mm＜6mm，满足要求b.台后填土稳定性的保证Kc=Pb/(Pj+Pk)其中：Pb=20*13*tg2(45+35/2)=959.4(KN*M2)Pj=0.5*20*13=130(KN*M2)所以 Kc=959.4/(263.3+130)=2.44＞1.4，满足要求四、作用于承台重心 O 处的合力垂直力∑Ni=28112.8+17450=45562.8KN水平力∑Hi =23740-6089.3-6936.6=10714.1KN（往河岸）弯矩Mo =Mc-Mpk=-76276.8+1/3*5.5*263.3*9.582=-31974.8KN*M五、桩基计算 1.系数计算(1)...
