1104合成高分子卷材屋面防水

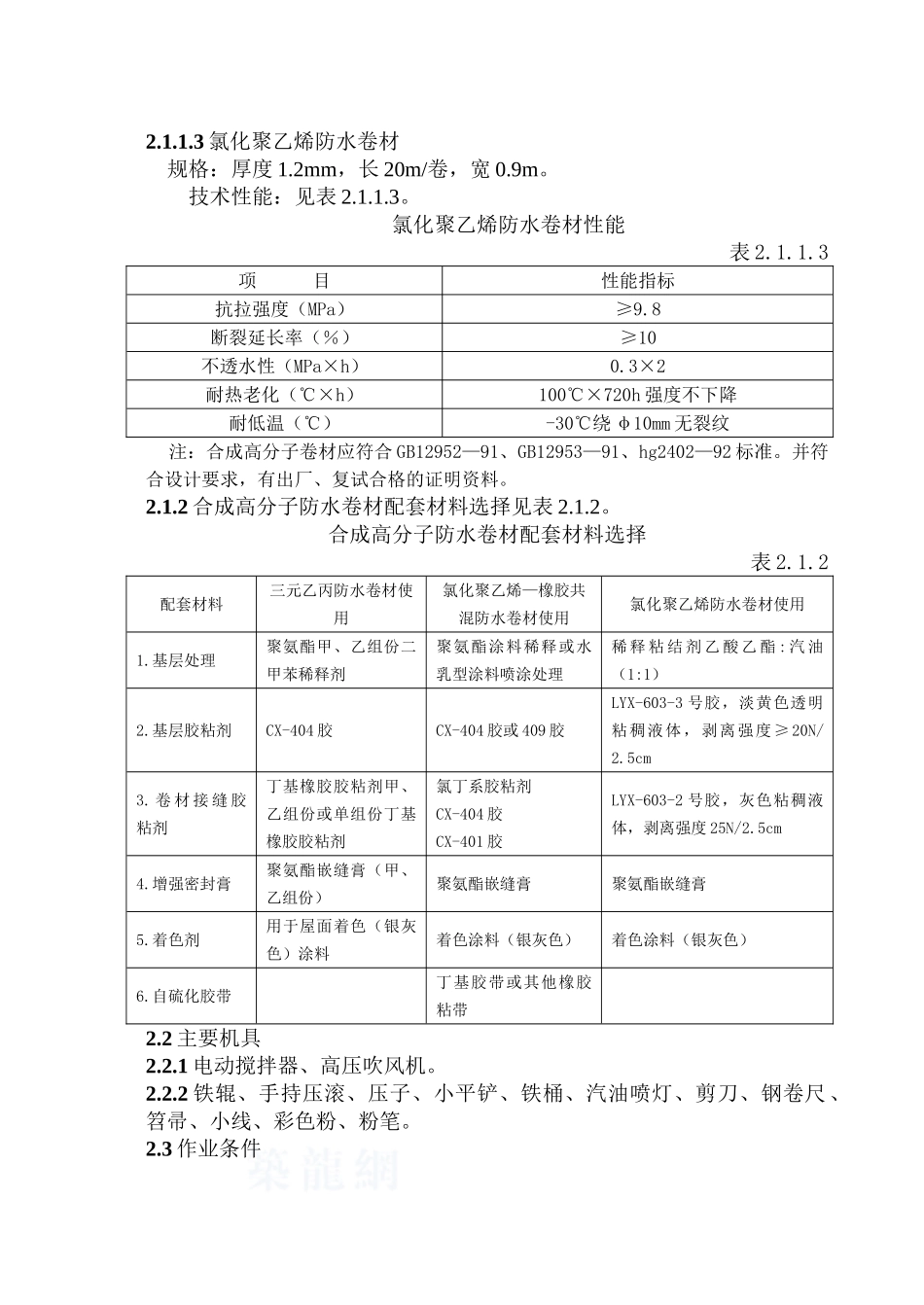

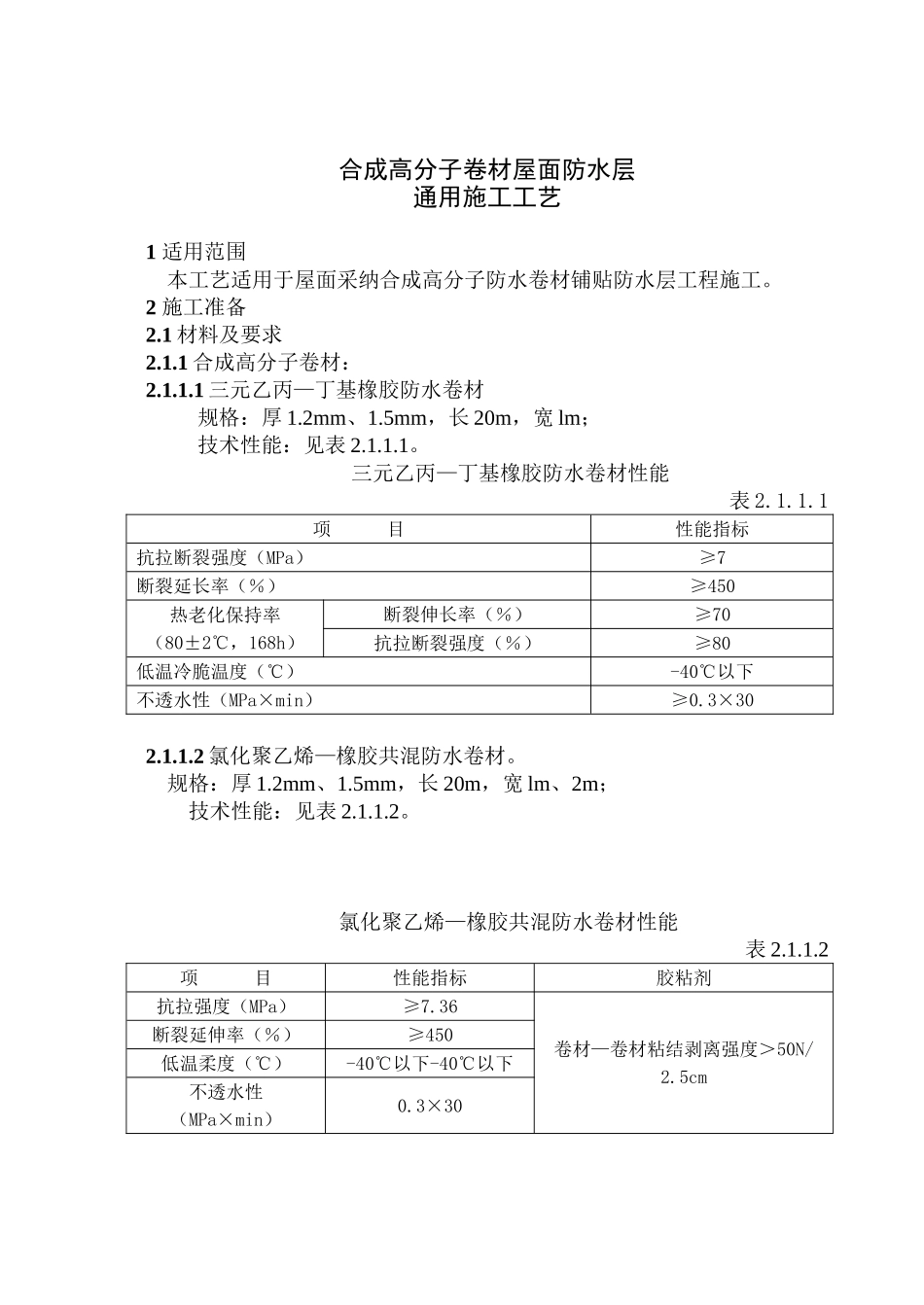

QBQB 中国**集团 企业(通用工艺)标准 第**建设公司 ★建筑工程★ QJ/JZ（屋面）-04合成高分子卷材屋面防水层通用施工工艺1999—07—01 发布 2000—01—01 实施中国**集团第**建设公司技术处 发布合成高分子卷材屋面防水层通用施工工艺1 适用范围 本工艺适用于屋面采纳合成高分子防水卷材铺贴防水层工程施工。2 施工准备2.1 材料及要求2.1.1 合成高分子卷材：2.1.1.1 三元乙丙—丁基橡胶防水卷材 规格：厚 1.2mm、1.5mm，长 20m，宽 lm； 技术性能：见表 2.1.1.1。三元乙丙—丁基橡胶防水卷材性能 表 2.1.1.1项 目性能指标抗拉断裂强度（MPa）≥7断裂延长率（％）≥450热老化保持率（80±2℃，168h）断裂伸长率（％）≥70抗拉断裂强度（％）≥80低温冷脆温度（℃）-40℃以下不透水性（MPa×min）≥0.3×30 2.1.1.2 氯化聚乙烯—橡胶共混防水卷材。 规格：厚 1.2mm、1.5mm，长 20m，宽 lm、2m；技术性能：见表 2.1.1.2。氯化聚乙烯—橡胶共混防水卷材性能 表 2.1.1.2项 目性能指标胶粘剂抗拉强度（MPa）≥7.36卷材—卷材粘结剥离强度＞50N/2.5cm断裂延伸率（％）≥450低温柔度（℃）-40℃以下-40℃以下不透水性（MPa×min）0.3×30 2.1.1.3 氯化聚乙烯防水卷材 规格：厚度 1.2mm，长 20m/卷，宽 0.9m。技术性能：见表 2.1.1.3。氯化聚乙烯防水卷材性能 表 2.1.1.3项 目性能指标抗拉强度（MPa）≥9.8断裂延长率（％）≥10不透水性（MPa×h）0.3×2耐热老化（℃×h）100℃×720h 强度不下降耐低温（℃）-30℃绕 φ10mm 无裂纹注：合成高分子卷材应符合 GB12952—91、GB12953—91、hg2402—92 标准。并符合设计要求，有出厂、复试合格的证明资料。2.1.2 合成高分子防水卷材配套材料选择见表 2.1.2。合成高分子防水卷材配套材料选择 表 2.1.2配套材料三元乙丙防水卷材使用氯化聚乙烯—橡胶共混防水卷材使用氯化聚乙烯防水卷材使用1.基层处理聚氨酯甲、乙组份二甲苯稀释剂聚氨酯涂料稀释或水乳型涂料喷涂处理稀 释 粘 结 剂 乙 酸 乙 酯 : 汽 油（1:1）2.基层胶粘剂CX-404 胶CX-404 胶或 409 胶LYX-603-3 号胶，淡黄色透明粘稠液体，剥离强度≥ 20N/2.5cm3. 卷 材 接 缝 胶粘剂丁基橡胶胶粘剂甲、乙组份或单组份丁基橡胶胶粘剂氯丁系胶粘剂CX-404 胶CX-401 胶LYX-603-2 号胶，灰色粘稠液体，剥离强度 25N/2.5cm4.增强密封膏聚氨酯嵌缝膏（甲、乙组份）聚氨酯嵌缝膏聚氨酯...
