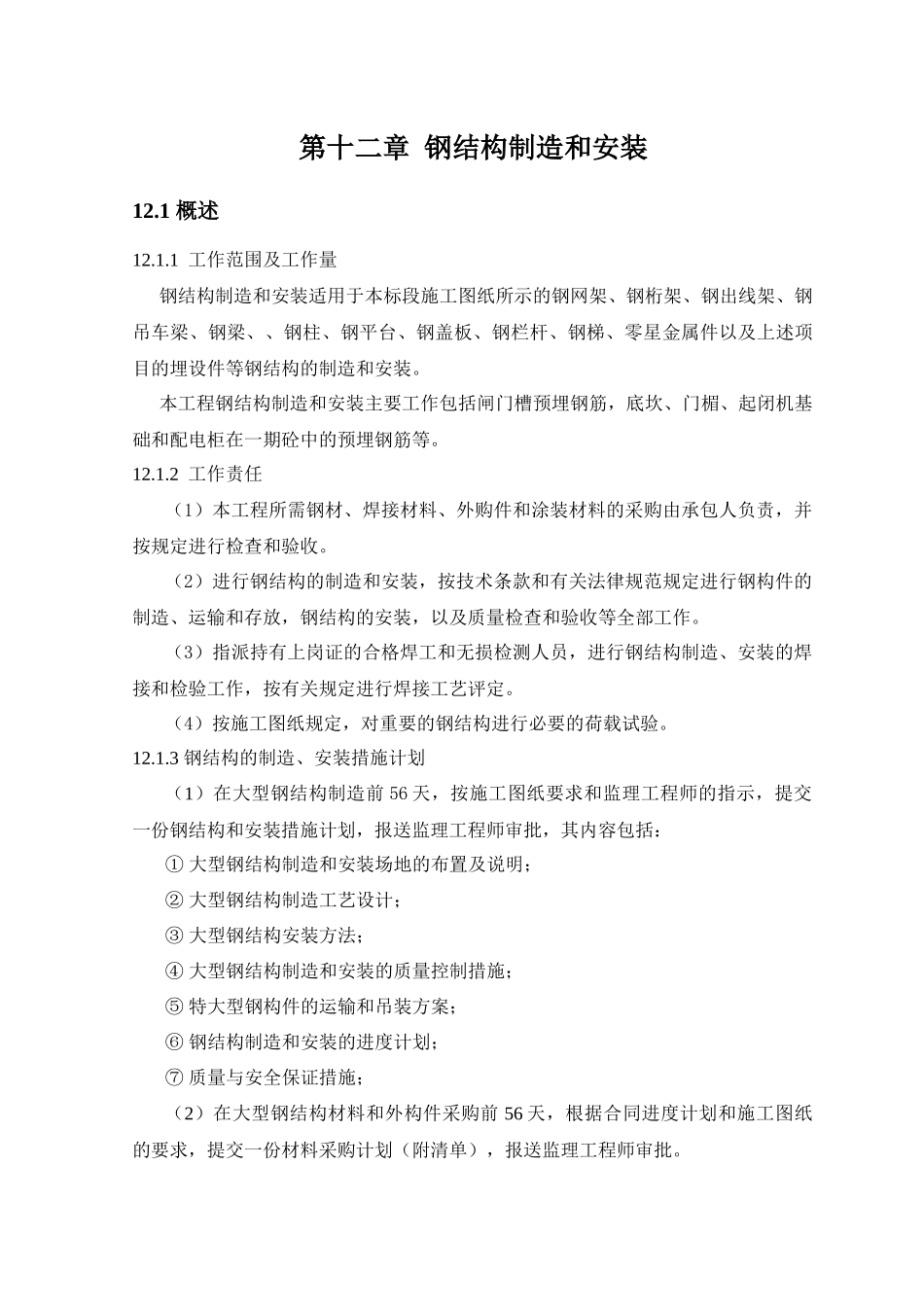

第十二章 钢结构制造和安装12.1 概述12.1.1 工作范围及工作量钢结构制造和安装适用于本标段施工图纸所示的钢网架、钢桁架、钢出线架、钢吊车梁、钢梁、、钢柱、钢平台、钢盖板、钢栏杆、钢梯、零星金属件以及上述项目的埋设件等钢结构的制造和安装。本工程钢结构制造和安装主要工作包括闸门槽预埋钢筋，底坎、门楣、起闭机基础和配电柜在一期砼中的预埋钢筋等。12.1.2 工作责任（1）本工程所需钢材、焊接材料、外购件和涂装材料的采购由承包人负责，并按规定进行检查和验收。（2）进行钢结构的制造和安装，按技术条款和有关法律规范规定进行钢构件的制造、运输和存放，钢结构的安装，以及质量检查和验收等全部工作。（3）指派持有上岗证的合格焊工和无损检测人员，进行钢结构制造、安装的焊接和检验工作，按有关规定进行焊接工艺评定。（4）按施工图纸规定，对重要的钢结构进行必要的荷载试验。12.1.3 钢结构的制造、安装措施计划（1）在大型钢结构制造前 56 天，按施工图纸要求和监理工程师的指示，提交一份钢结构和安装措施计划，报送监理工程师审批，其内容包括：① 大型钢结构制造和安装场地的布置及说明；② 大型钢结构制造工艺设计；③ 大型钢结构安装方法；④ 大型钢结构制造和安装的质量控制措施；⑤ 特大型钢构件的运输和吊装方案；⑥ 钢结构制造和安装的进度计划；⑦ 质量与安全保证措施；（2）在大型钢结构材料和外构件采购前 56 天，根据合同进度计划和施工图纸的要求，提交一份材料采购计划（附清单），报送监理工程师审批。12.1.4 完工验收资料 按招标文件合同《通用合同条款》第 52 条的规定，为监理工程师进行钢结构工程的完工验收，提交以下完工资料： （1）钢结构工程竣工图； （2）钢结构工程各项材料和外购件的质量证明书、使用说明书或试验报告； （3）钢构件验收合格证书及验收资料； （4）钢结构安装基础、支承面及隐蔽部位的检查验收报告； （5）钢结构安装焊缝的质量检验报告； （6）高强度螺栓连接副、摩擦面抗滑移系数的复检和安装检查报告；（7）钢结构的荷载试验报告（若合同要求时）；（8）施涂工艺和涂装检查报告； （9）重大缺陷和质量事故处理报告； （10）监理工程师要求提交的其它完工资料。12.1.4 引用标准和规程法律规范 （1）《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236 一 98； （2）《钢结构工程质量检验评定标准》 GB50221 一 95； （3）《钢结构...
