139暖通动力说明磨石建筑给排水设计教程资料

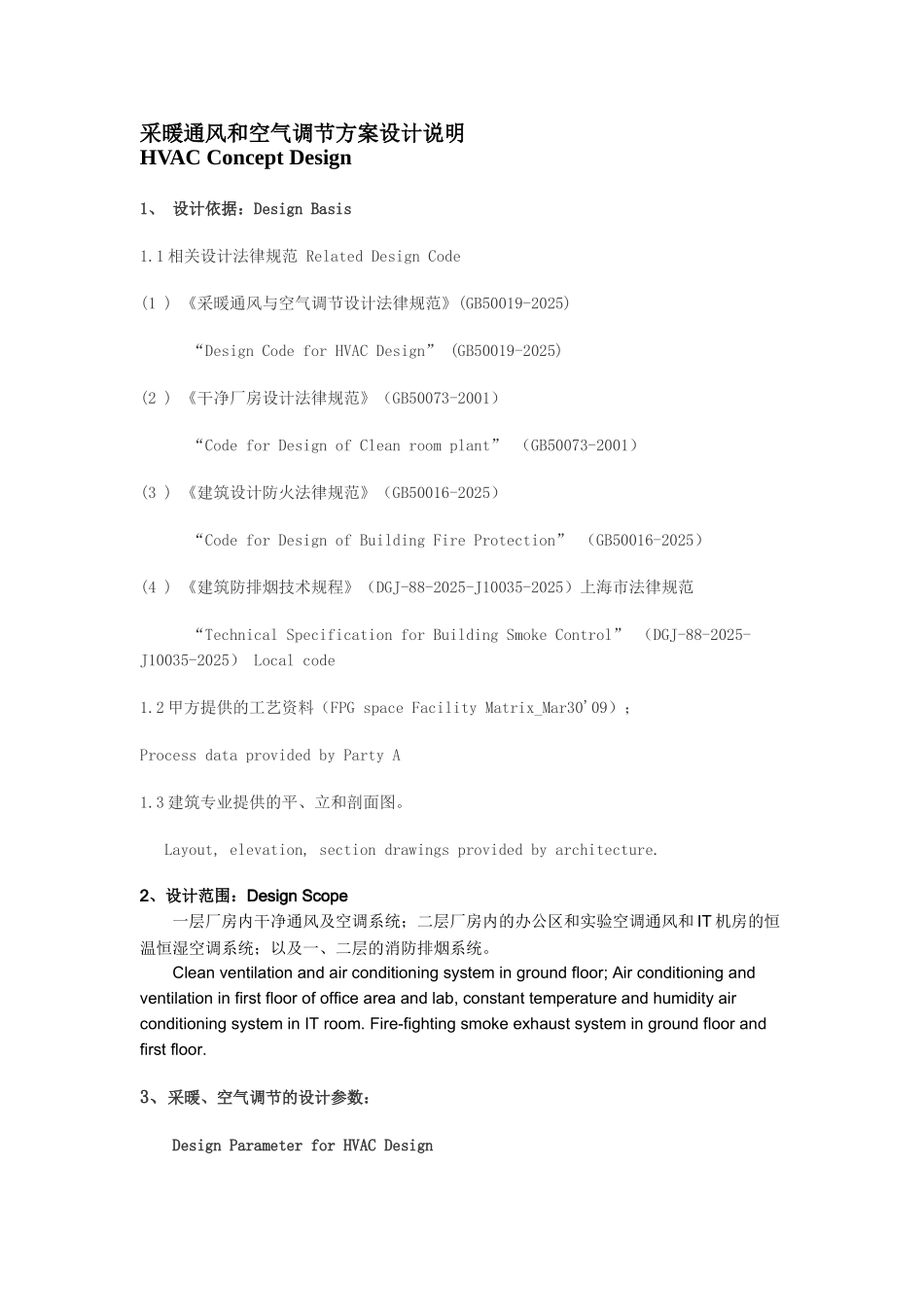

采暖通风和空气调节方案设计说明HVAC Concept Design 1、 设计依据：Design Basis 1.1 相关设计法律规范 Related Design Code (1 ) 《采暖通风与空气调节设计法律规范》(GB50019-2025) “Design Code for HVAC Design” (GB50019-2025)(2 ) 《干净厂房设计法律规范》（GB50073-2001） “Code for Design of Clean room plant” （GB50073-2001）(3 ) 《建筑设计防火法律规范》（GB50016-2025） “Code for Design of Building Fire Protection” （GB50016-2025）(4 ) 《建筑防排烟技术规程》（DGJ-88-2025-J10035-2025）上海市法律规范 “Technical Specification for Building Smoke Control” （DGJ-88-2025-J10035-2025） Local code1.2 甲方提供的工艺资料（FPG space Facility Matrix_Mar30'09）；Process data provided by Party A 1.3 建筑专业提供的平、立和剖面图。 Layout, elevation, section drawings provided by architecture. 2、设计范围：Design Scope 一层厂房内干净通风及空调系统；二层厂房内的办公区和实验空调通风和 IT 机房的恒温恒湿空调系统；以及一、二层的消防排烟系统。Clean ventilation and air conditioning system in ground floor; Air conditioning and ventilation in first floor of office area and lab, constant temperature and humidity air conditioning system in IT room. Fire-fighting smoke exhaust system in ground floor and first floor. 3、采暖、空气调节的设计参数： Design Parameter for HVAC Design 3.1 室外空气计算参数 Outdoor Air Calculation Parameter 夏季：Summer 空调计算干球温度： 34 ℃ Dry-bulb temperature for air condition calculation 34 ℃ 空调计算湿球温度： 28.2℃ Wet-bulb temperature for air condition calculation 28.2℃ 通风计算干球温度： 32 ℃ Dry-bulb temperature for ventilation calculation 32 ℃ 平均风速： 3.2 m/s； Average wind speed 3.2 m/s； 大气压力： 1005.30 Pa Atmospheric pressure 1005.30 Pa 冬季：Winter 空调计算干球温度： -4℃Dry-bulb temperature for air condition calculation -4℃ 空调计算相对湿度： 75% Relative humid...
