15章烟台大学教职工公寓楼2建筑结构设计

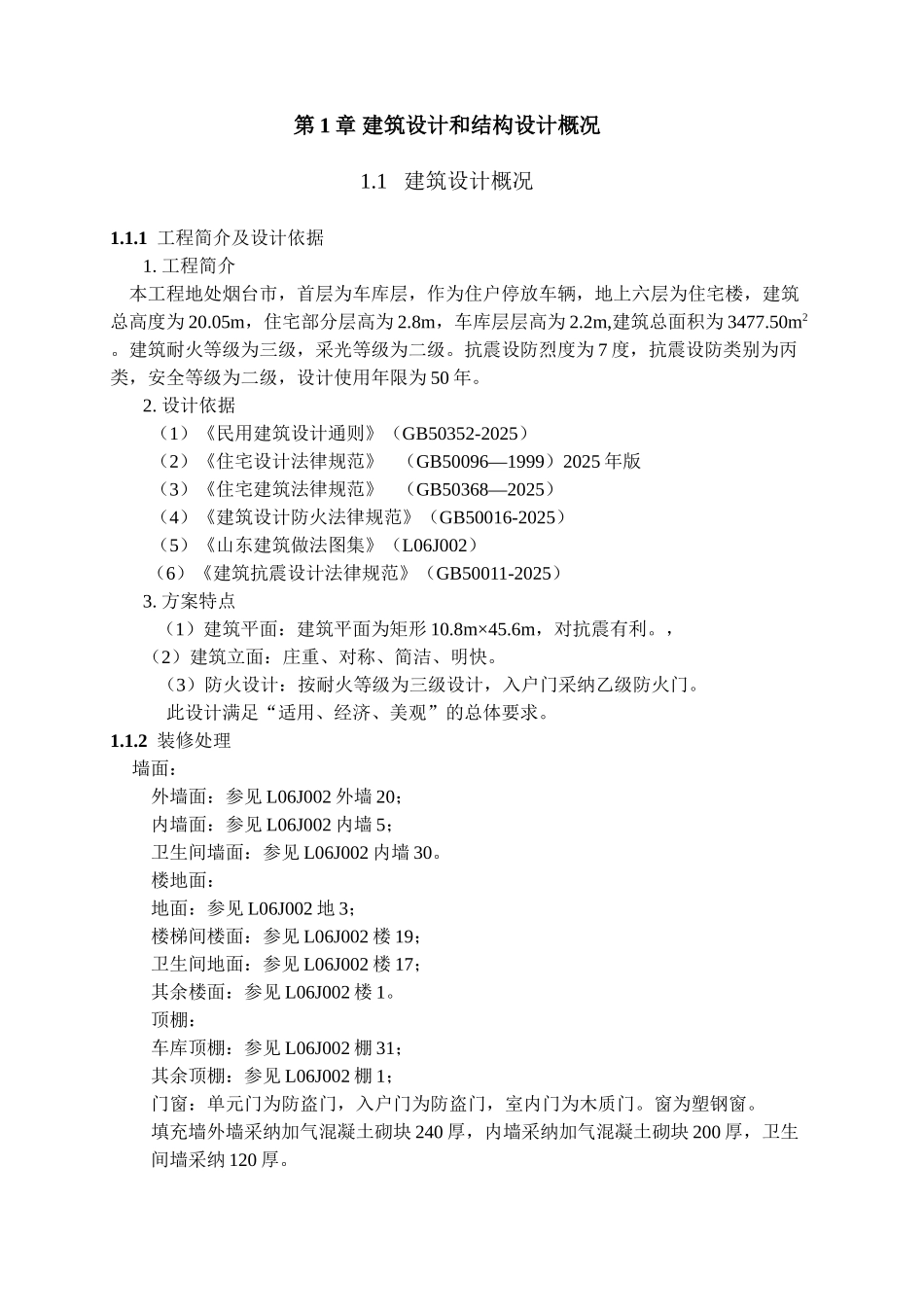

第 1 章 建筑设计和结构设计概况1.1 建筑设计概况1.1.1 工程简介及设计依据1. 工程简介 本工程地处烟台市，首层为车库层，作为住户停放车辆，地上六层为住宅楼，建筑总高度为 20.05m，住宅部分层高为 2.8m，车库层层高为 2.2m,建筑总面积为 3477.50m2 。建筑耐火等级为三级，采光等级为二级。抗震设防烈度为 7 度，抗震设防类别为丙类，安全等级为二级，设计使用年限为 50 年。2. 设计依据（1）《民用建筑设计通则》（GB50352-2025）（2）《住宅设计法律规范》 （GB50096—1999）2025 年版（3）《住宅建筑法律规范》 （GB50368—2025）（4）《建筑设计防火法律规范》（GB50016-2025）（5）《山东建筑做法图集》（L06J002）（6）《建筑抗震设计法律规范》（GB50011-2025）3. 方案特点（1）建筑平面：建筑平面为矩形 10.8m×45.6m，对抗震有利。， （2）建筑立面：庄重、对称、简洁、明快。（3）防火设计：按耐火等级为三级设计，入户门采纳乙级防火门。此设计满足“适用、经济、美观”的总体要求。1.1.2 装修处理 墙面：外墙面：参见 L06J002 外墙 20；内墙面：参见 L06J002 内墙 5；卫生间墙面：参见 L06J002 内墙 30。楼地面：地面：参见 L06J002 地 3；楼梯间楼面：参见 L06J002 楼 19；卫生间地面：参见 L06J002 楼 17；其余楼面：参见 L06J002 楼 1。顶棚：车库顶棚：参见 L06J002 棚 31；其余顶棚：参见 L06J002 棚 1；门窗：单元门为防盗门，入户门为防盗门，室内门为木质门。窗为塑钢窗。填充墙外墙采纳加气混凝土砌块 240 厚，内墙采纳加气混凝土砌块 200 厚，卫生间墙采纳 120 厚。1.2 结构设计概况 1.2.1 设计法律规范1.《建筑结构荷载法律规范》 （GB50009-2001）2025 年版2.《建筑抗震设计法律规范》 （GB50011-2025）2025 年版3.《混凝土结构设计法律规范》 （GB50010-2025）4.《建筑结构制图标准》 （GB/T50105-2001）5.《建筑地基基础设计法律规范》（GB50007-2025）6. 混凝土结构施工图平面整体表示方法制图规则和构造详图 03G101-11.2.2 自然条件1. 基本风压：0.55，基本雪压：0.402. 抗震设防烈度：7 度3. 场地土的类别：二类4. 地面粗糙程度：C 类5. 工程地质概况： (1)第一层：素填土 平均厚度为 0.60 (2)第二层：粉质粘土 平均厚度为 5.52 (3)第三层：全风化云母片岩 平均厚度为 7.79 (4)第四层：强风化云母片岩 该层未穿透 1.2.3...
