16第16章压力钢管施工措施

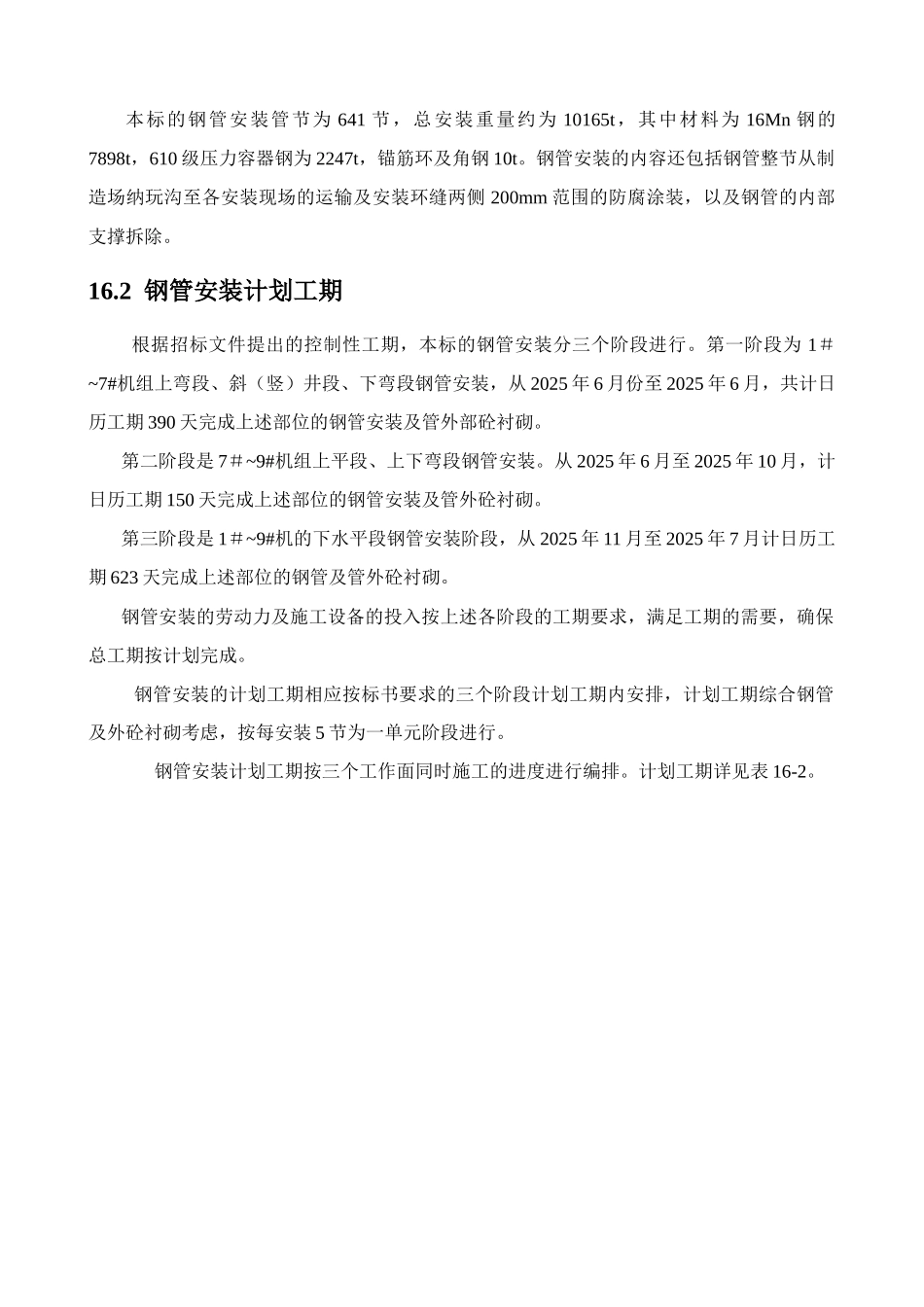

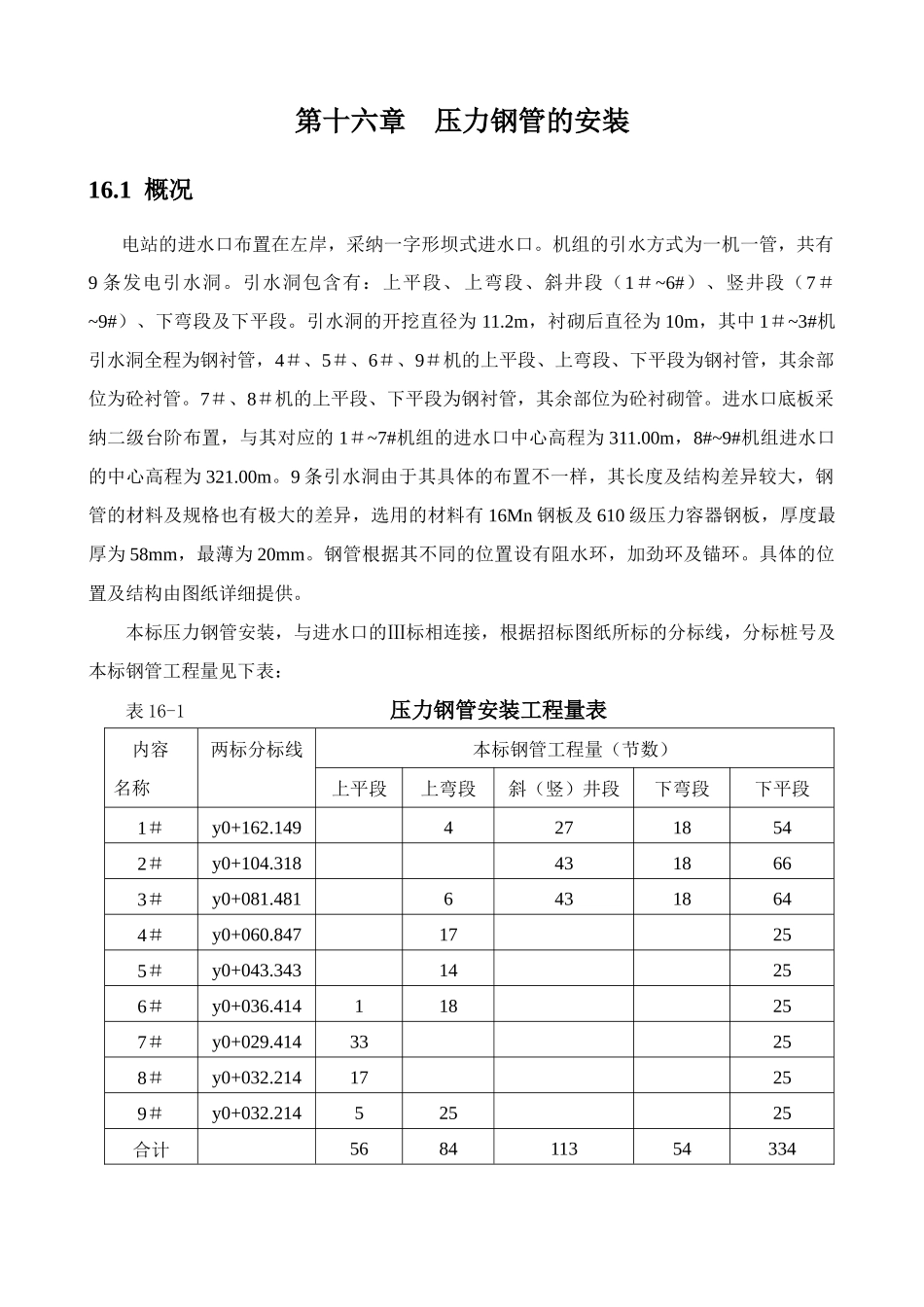

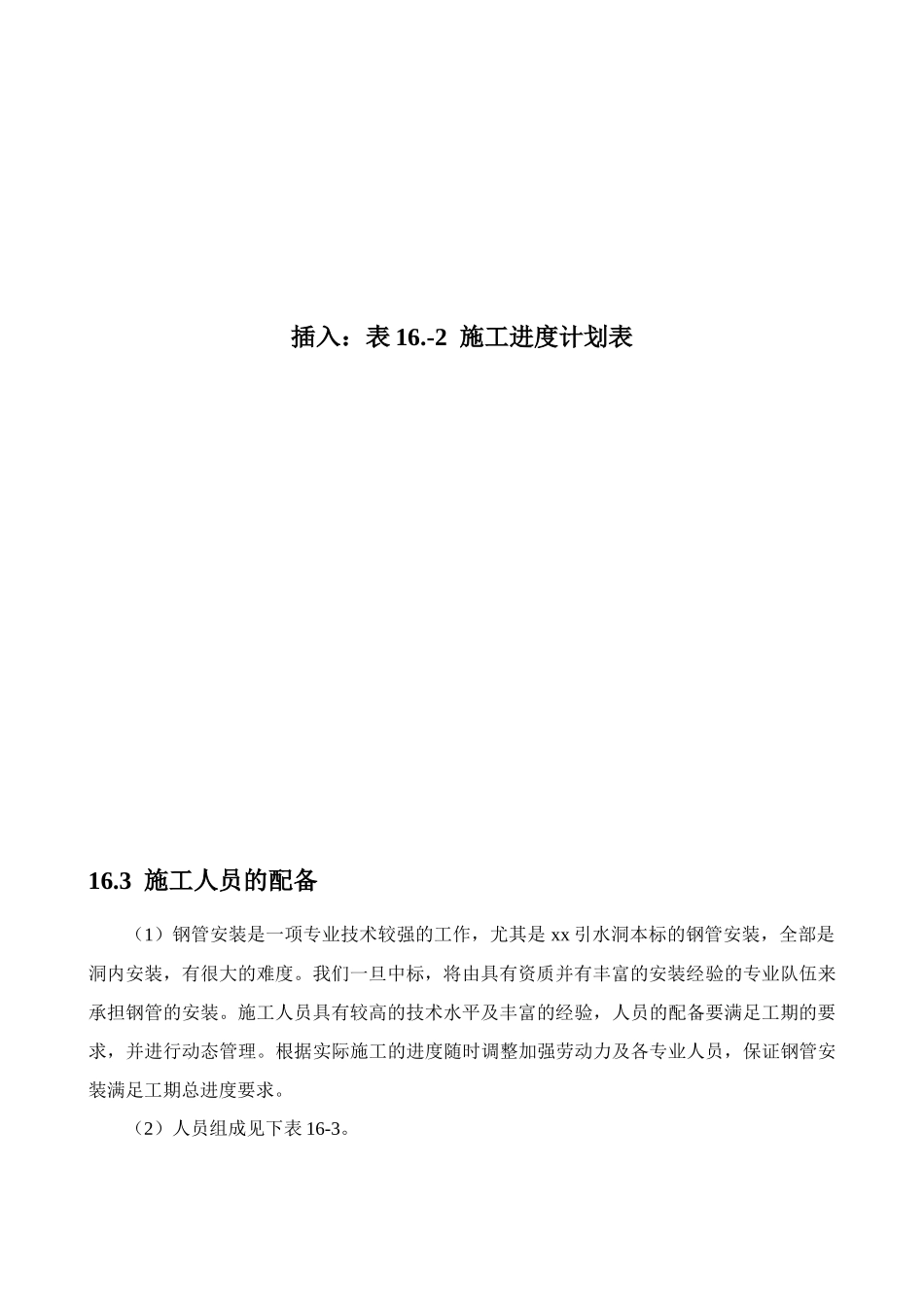

第十六章 压力钢管的安装16.1 概况电站的进水口布置在左岸，采纳一字形坝式进水口。机组的引水方式为一机一管，共有9 条发电引水洞。引水洞包含有：上平段、 上弯段、斜井段（1＃~6#）、竖井段（7＃~9#）、下弯段及下平段。引水洞的开挖直径为 11.2m，衬砌后直径为 10m，其中 1＃~3#机引水洞全程为钢衬管，4＃、5＃、6＃、9＃机的上平段、上弯段、下平段为钢衬管，其余部位为砼衬管。7＃、8＃机的上平段、下平段为钢衬管，其余部位为砼衬砌管。进水口底板采纳二级台阶布置，与其对应的 1＃~7#机组的进水口中心高程为 311.00m，8#~9#机组进水口的中心高程为 321.00m。9 条引水洞由于其具体的布置不一样，其长度及结构差异较大，钢管的材料及规格也有极大的差异，选用的材料有 16Mn 钢板及 610 级压力容器钢板，厚度最厚为 58mm，最薄为 20mm。钢管根据其不同的位置设有阻水环，加劲环及锚环。具体的位置及结构由图纸详细提供。本标压力钢管安装，与进水口的Ⅲ标相连接，根据招标图纸所标的分标线，分标桩号及本标钢管工程量见下表：表 16-1 压力钢管安装工程量表 内容 名称两标分标线本标钢管工程量（节数）上平段上弯段斜（竖）井段下弯段下平段1＃y0+162.14942718542＃y0+104.3184318663＃y0+081.48164318644＃y0+060.84717255＃y0+043.34314256＃y0+036.414118257＃y0+029.41433258＃y0+032.21417259＃y0+032.21452525合计568411354334本标的钢管安装管节为 641 节，总安装重量约为 10165t，其中材料为 16Mn 钢的7898t，610 级压力容器钢为 2247t，锚筋环及角钢 10t。钢管安装的内容还包括钢管整节从制造场纳玩沟至各安装现场的运输及安装环缝两侧 200mm 范围的防腐涂装，以及钢管的内部支撑拆除。16.2 钢管安装计划工期根据招标文件提出的控制性工期，本标的钢管安装分三个阶段进行。第一阶段为 1＃~7#机组上弯段、斜（竖）井段、下弯段钢管安装，从 2025 年 6 月份至 2025 年 6 月，共计日历工期 390 天完成上述部位的钢管安装及管外部砼衬砌。第二阶段是 7＃~9#机组上平段、上下弯段钢管安装。从 2025 年 6 月至 2025 年 10 月，计日历工期 150 天完成上述部位的钢管安装及管外砼衬砌。第三阶段是 1＃~9#机的下水平段钢管安装阶段，从 2025 年 11 月至 2025 年 7 月计日历工期 623 天完成上述部位的钢管及管外砼衬砌。钢管安装的劳动力及施工设备的投入按上述各阶段的工期...
