18一期外架施工技术交底

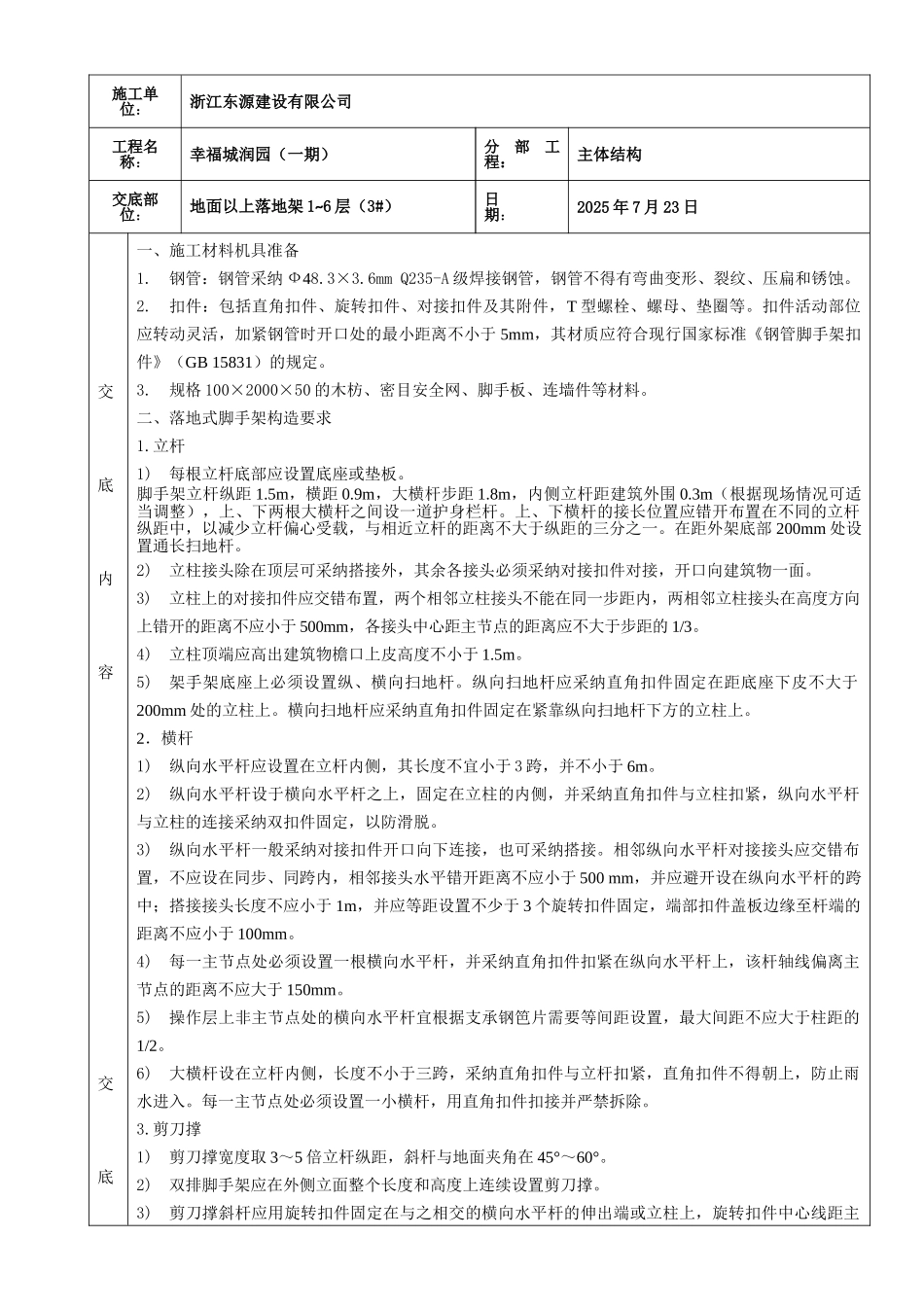

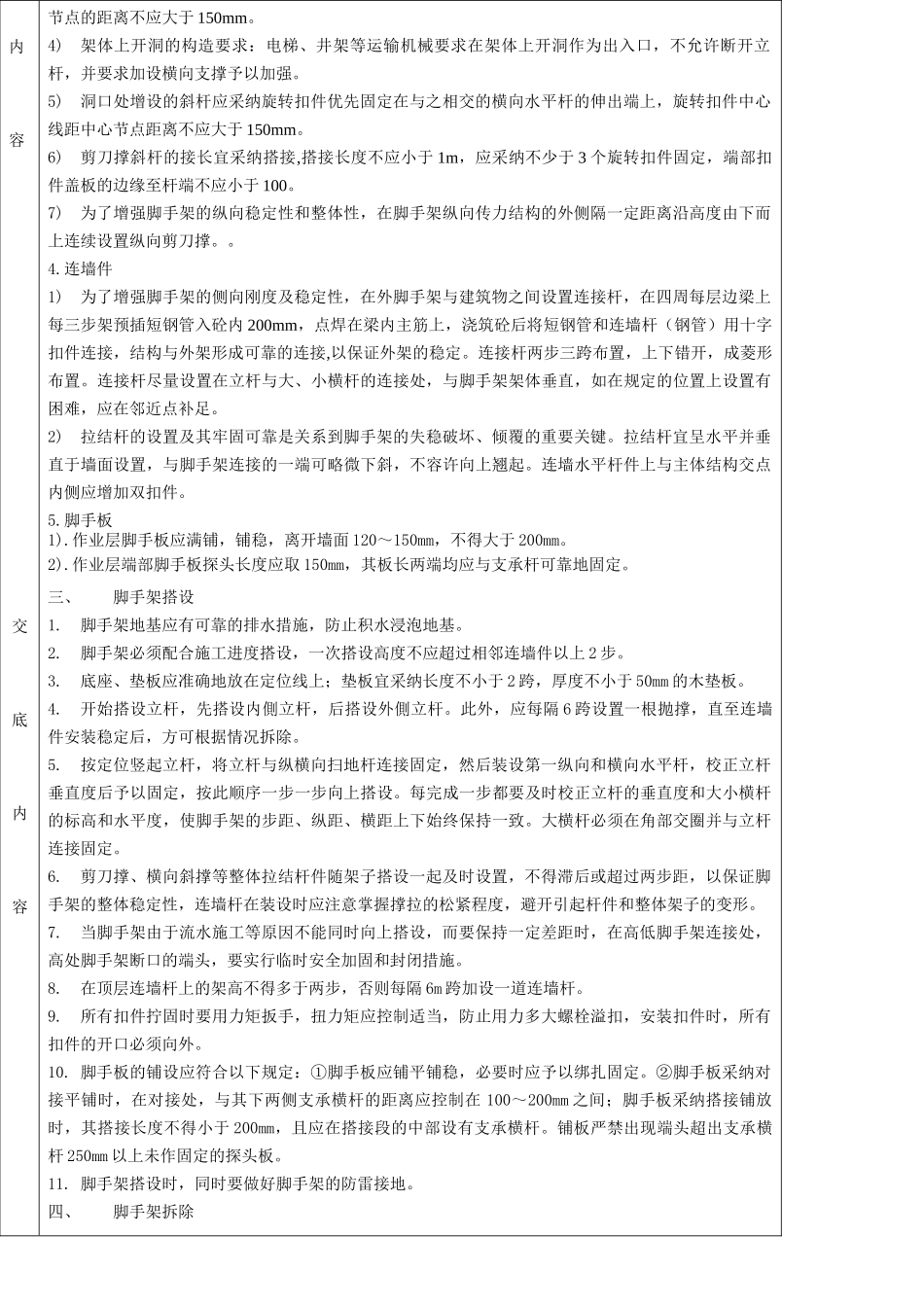

脚手架 分项工程质量技术交底卡GD2301003 18施工单位：浙江东源建设有限公司工程名称：幸福城润园（一期）分部工程：主体结构交底部位：地面以上落地架 1~6 层（3#）日 期：2025 年 7 月 23 日交底内容交底一、施工材料机具准备1.钢管：钢管采纳 Ф48.3×3.6mm Q235-A 级焊接钢管，钢管不得有弯曲变形、裂纹、压扁和锈蚀。2.扣件：包括直角扣件、旋转扣件、对接扣件及其附件，T 型螺栓、螺母、垫圈等。扣件活动部位应转动灵活，加紧钢管时开口处的最小距离不小于 5mm，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定。3.规格 100×2000×50 的木枋、密目安全网、脚手板、连墙件等材料。二、落地式脚手架构造要求1.立杆1)每根立杆底部应设置底座或垫板。脚手架立杆纵距 1.5m，横距 0.9m，大横杆步距 1.8m，内侧立杆距建筑外围 0.3m（根据现场情况可适当调整），上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。在距外架底部 200mm 处设置通长扫地杆。2)立柱接头除在顶层可采纳搭接外，其余各接头必须采纳对接扣件对接，开口向建筑物一面。3)立柱上的对接扣件应交错布置，两个相邻立柱接头不能在同一步距内，两相邻立柱接头在高度方向上错开的距离不应小于 500mm，各接头中心距主节点的距离应不大于步距的 1/3。4)立柱顶端应高出建筑物檐口上皮高度不小于 1.5m。5)架手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采纳直角扣件固定在距底座下皮不大于200mm 处的立柱上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立柱上。2．横杆1)纵向水平杆应设置在立杆内侧，其长度不宜小于 3 跨，并不小于 6m。2)纵向水平杆设于横向水平杆之上，固定在立柱的内侧，并采纳直角扣件与立柱扣紧，纵向水平杆与立柱的连接采纳双扣件固定，以防滑脱。3)纵向水平杆一般采纳对接扣件开口向下连接，也可采纳搭接。相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平错开距离不应小于 500 mm，并应避开设在纵向水平杆的跨中；搭接接头长度不应小于 1m，并应等距设置不少于 3 个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于 100mm。4)每一主节点处必须设置一根横向水平杆，并采纳直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不应大于 150mm。5)操作层上非主...
