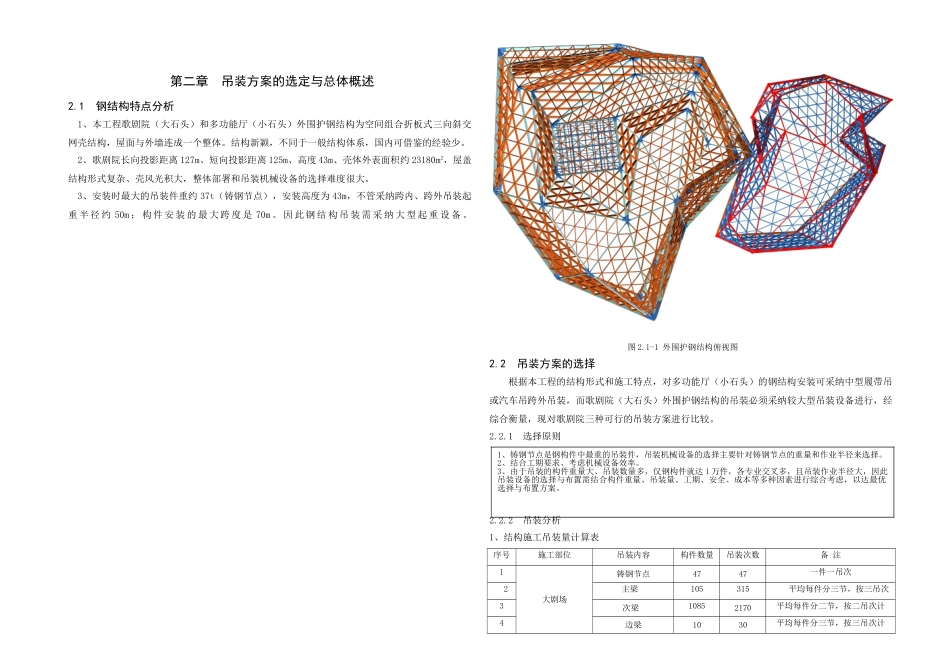

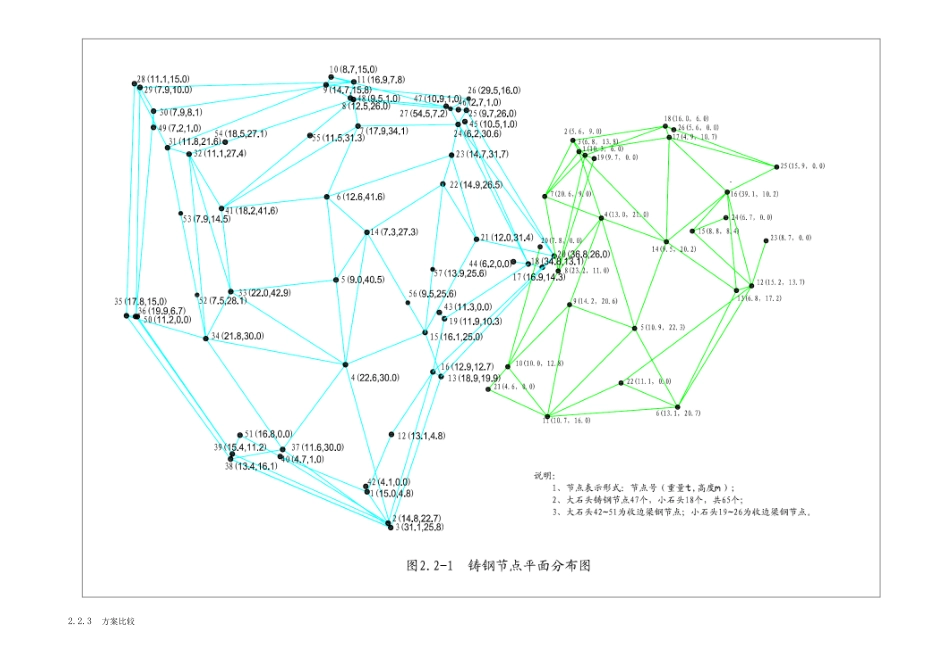

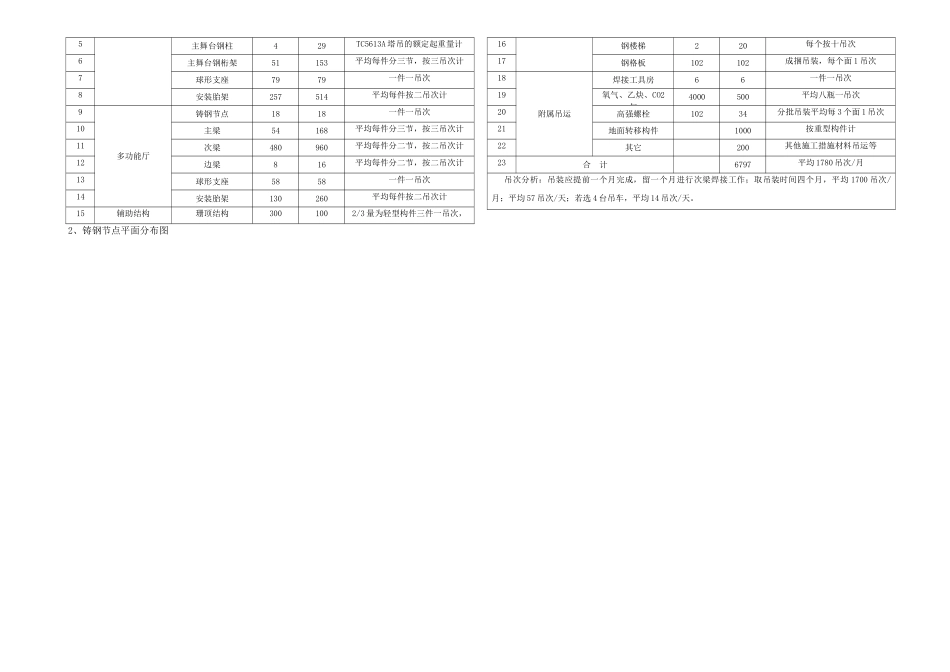

第二章 吊装方案的选定与总体概述2.1 钢结构特点分析1、本工程歌剧院（大石头）和多功能厅（小石头）外围护钢结构为空间组合折板式三向斜交网壳结构，屋面与外墙连成一个整体。结构新颖，不同于一般结构体系，国内可借鉴的经验少。2、歌剧院长向投影距离 127m、短向投影距离 125m、高度 43m、壳体外表面积约 23180m2，屋盖结构形式复杂、壳风光积大，整体部署和吊装机械设备的选择难度很大。 3、安装时最大的吊装件重约 37t（铸钢节点），安装高度为 43m，不管采纳跨内、跨外吊装起重 半 径 约 50m ； 构 件 安 装 的 最 大 跨 度 是 70m 。 因 此 钢 结 构 吊 装 需 采 纳 大 型 起 重 设 备 。 图 2.1-1 外围护钢结构俯视图2.2 吊装方案的选择根据本工程的结构形式和施工特点，对多功能厅（小石头）的钢结构安装可采纳中型履带吊或汽车吊跨外吊装，而歌剧院（大石头）外围护钢结构的吊装必须采纳较大型吊装设备进行，经综合衡量，现对歌剧院三种可行的吊装方案进行比较。2.2.1 选择原则2.2.2 吊装分析1、结构施工吊装量计算表序号施工部位吊装内容构件数量吊装次数备 注1大剧场铸钢节点4747一件一吊次2主梁105315平均每件分三节，按三吊次计3次梁10852170平均每件分二节，按二吊次计4边梁1030平均每件分三节，按三吊次计1、铸钢节点是钢构件中最重的吊装件，吊装机械设备的选择主要针对铸钢节点的重量和作业半径来选择。2、结合工期要求、考虑机械设备效率。3、由于吊装的构件重量大、吊装数量多，仅钢构件就达 1 万件，各专业交叉多，且吊装作业半径大，因此吊装设备的选择与布置需结合构件重量、吊装量、工期、安全、成本等多种因素进行综合考虑，以达最优选择与布置方案。5主舞台钢柱429TC5613A 塔吊的额定起重量计6主舞台钢桁架51153平均每件分三节，按三吊次计7球形支座7979一件一吊次8安装胎架257514平均每件按二吊次计9多功能厅铸钢节点1818一件一吊次10主梁54168平均每件分三节，按三吊次计11次梁480960平均每件分二节，按二吊次计12边梁816平均每件分二节，按二吊次计13球形支座5858一件一吊次14安装胎架130260平均每件按二吊次计15辅助结构珊顶结构3001002/3 量为轻型构件三件一吊次，16钢楼梯220每个按十吊次17钢格板102102成捆吊装，每个面 1 吊次18附属吊运焊接工具房66一件一吊次19氧气、乙炔、CO2气4000500平均八瓶一吊次20高强螺栓10234分批吊装平均每 3 个面 1 吊...
