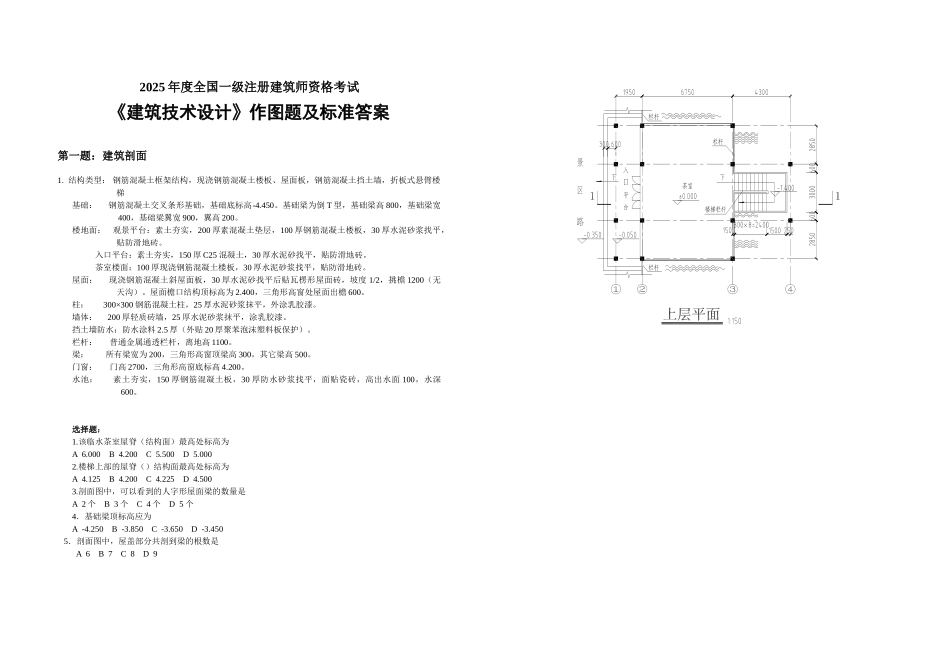

2025 年度全国一级注册建筑师资格考试《建筑技术设计》作图题及标准答案第一题：建筑剖面1. 结构类型： 钢筋混凝土框架结构，现浇钢筋混凝土楼板、屋面板，钢筋混凝土挡土墙，折板式悬臂楼梯基础： 钢筋混凝土交叉条形基础，基础底标高-4.450。基础梁为倒 T 型，基础梁高 800，基础梁宽400，基础梁翼宽 900，翼高 200。楼地面： 观景平台：素土夯实，200 厚素混凝土垫层，100 厚钢筋混凝土楼板，30 厚水泥砂浆找平，贴防滑地砖。 入口平台：素土夯实，150 厚 C25 混凝土，30 厚水泥砂找平，贴防滑地砖。 茶室楼面：100 厚现浇钢筋混凝土楼板，30 厚水泥砂浆找平，贴防滑地砖。屋面： 现浇钢筋混凝土斜屋面板，30 厚水泥砂找平后贴瓦楞形屋面砖，坡度 1/2，挑檐 1200（无天沟）。屋面檐口结构顶标高为 2.400，三角形高窗处屋面出檐 600。柱： 300×300 钢筋混凝土柱，25 厚水泥砂浆抹平，外涂乳胶漆。墙体： 200 厚轻质砖墙，25 厚水泥砂浆抹平，涂乳胶漆。挡土墙防水：防水涂料 2.5 厚（外贴 20 厚聚苯泡沫塑料板保护）。栏杆： 普通金属通透栏杆，离地高 1100。梁： 所有梁宽为 200，三角形高窗顶梁高 300，其它梁高 500。门窗： 门高 2700，三角形高窗底标高 4.200。水池： 素土夯实，150 厚钢筋混凝土板，30 厚防水砂浆找平，面贴瓷砖，高出水面 100，水深600。选择题：1.该临水茶室屋脊（结构面）最高处标高为A 6.000 B 4.200 C 5.500 D 5.0002.楼梯上部的屋脊（）结构面最高处标高为A 4.125 B 4.200 C 4.225 D 4.5003.剖面图中，可以看到的人字形屋面梁的数量是A 2 个 B 3 个 C 4 个 D 5 个4．基础梁顶标高应为A -4.250 B -3.850 C -3.650 D -3.450 5．剖面图中，屋盖部分共剖到梁的根数是 A 6 B 7 C 8 D 9第二题：结构布置右图为 7 度抗震设防烈度地区六层住宅的第三层平面图，为多孔砖砌体承重结构，根据抗震要求，设置构造柱及布置结构梁，做到结构合理，符合任务及法律规范要求。任务说明：1．在提供的平面图中，以最少最合理的原则布置钢筋混凝土构造柱。2．多孔砖砌体墙厚 240、120。3．根据图上已有的楼板线，布置内、外圈梁、结构梁和过梁。4．外墙圈梁和结构梁高 300，内墙圈梁及过梁高 200，不考虑砖砌体过梁。5．楼梯间梁板布置（不考虑整体现浇板式楼梯）。6．住宅层高为 2800。7．所有卫生间的结构楼板面比楼层板面低 300，...
