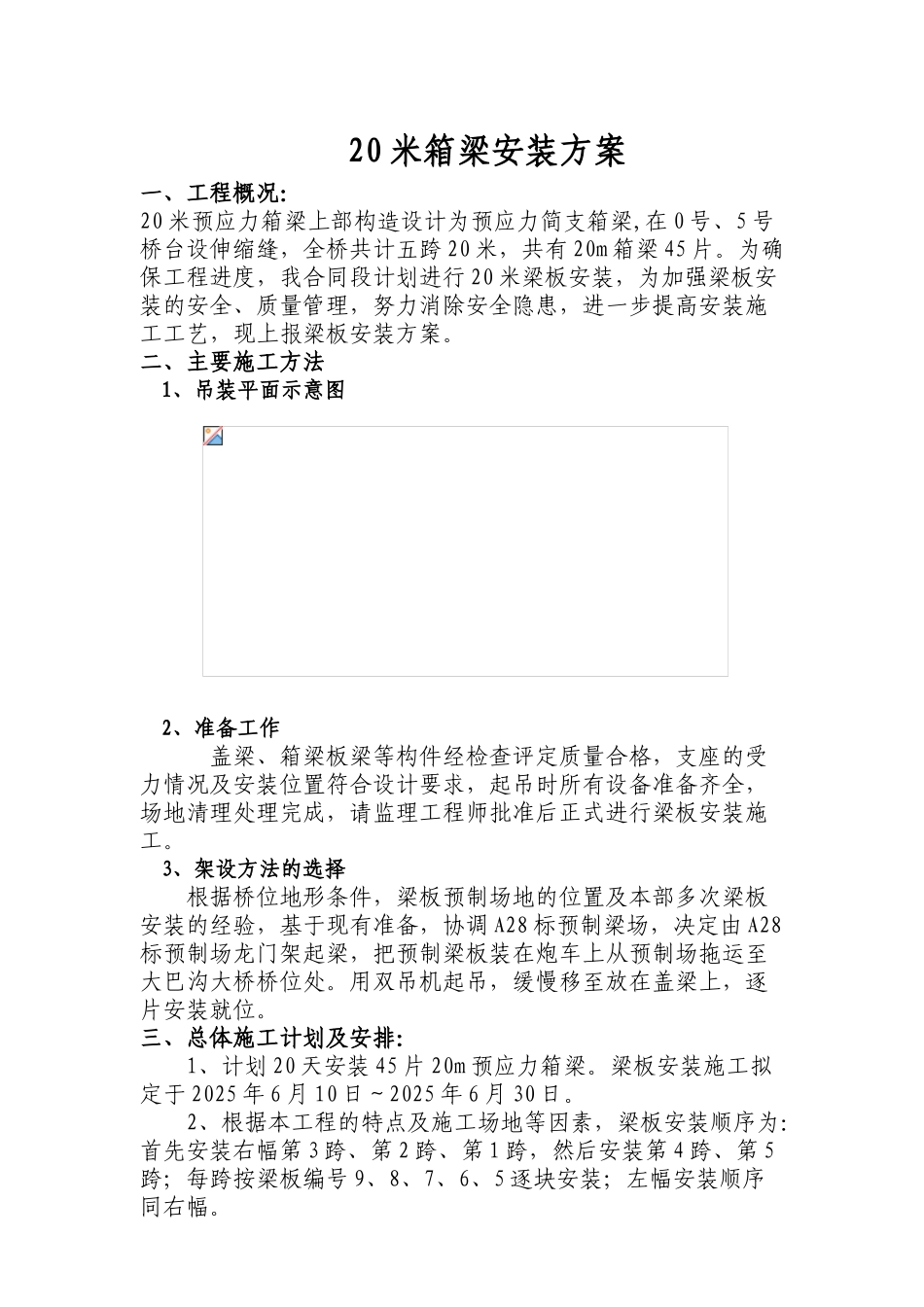

20 米箱梁安装方案一、工程概况：20 米预应力箱梁上部构造设计为预应力简支箱梁,在 0 号、5 号桥台设伸缩缝，全桥共计五跨 20 米，共有 20m 箱梁 45 片。为确保工程进度，我合同段计划进行 20 米梁板安装，为加强梁板安装的安全、质量管理，努力消除安全隐患，进一步提高安装施工工艺，现上报梁板安装方案。二、主要施工方法1、吊装平面示意图2、准备工作盖梁、箱梁板梁等构件经检查评定质量合格，支座的受力情况及安装位置符合设计要求，起吊时所有设备准备齐全，场地清理处理完成，请监理工程师批准后正式进行梁板安装施工。3、架设方法的选择根据桥位地形条件，梁板预制场地的位置及本部多次梁板安装的经验，基于现有准备，协调 A28 标预制梁场，决定由 A28标预制场龙门架起梁，把预制梁板装在炮车上从预制场拖运至大巴沟大桥桥位处。用双吊机起吊，缓慢移至放在盖梁上，逐片安装就位。三、总体施工计划及安排：1、计划 20 天安装 45 片 20m 预应力箱梁。梁板安装施工拟定于 2025 年 6 月 10 日～2025 年 6 月 30 日。2、根据本工程的特点及施工场地等因素，梁板安装顺序为：首先安装右幅第 3 跨、第 2 跨、第 1 跨，然后安装第 4 跨、第 5跨；每跨按梁板编号 9、8、7、6、5 逐块安装；左幅安装顺序同右幅。3、吊装方法：（1）、运梁方式：A28 标、A25 标预制场负责装车，并应派出 2 台大型运梁专用车运输预制梁，现场投入 2 台 70t 汽车吊车，在现场卸车并安装，跨间吊梁顺序一般由现场安排。跨内吊装全部从便道方向靠拢。（即现场道路两侧最远距离向最近方向架设）（2）.预制梁吊装1、本工程实行 2 台 70t 吊车负责抬吊施工，把预制梁向规定的位置就位安装（见附图）。汽吊所需机具材料表（表 1-1）编号项 目型 号单位数量备注1吊车70t台2汽车吊2枕木1m╳0.2m╳022m条24支腿用3钢丝绳6x19（Φ46mm）条12吊索用双绳4手拉葫芦3t个8运梁车绑梁用汽吊作业人员职责表（表 1-2）1）吊装步骤：步骤 1.运输和卸车序号岗 位人数职 责1总指挥1全面指挥吊装作业工作，协调各工种，各岗位人员，工作解决突发事件及疑难问题。2副指挥2协助总指挥进行工作，并负责指挥 80t 吊台操作。3作业协调1负责发梁，协作总指挥、副总指挥落实各种措施。4绑扎组4梁体的绑扎及松绑。5起重工4负责指挥手势，哨音的实施，使梁正确移动。6安全监督员2检查绑扎质量。7测量对线2负责协助甲方吊梁的对线工作...
