24m跨预应力梁工程监控措施

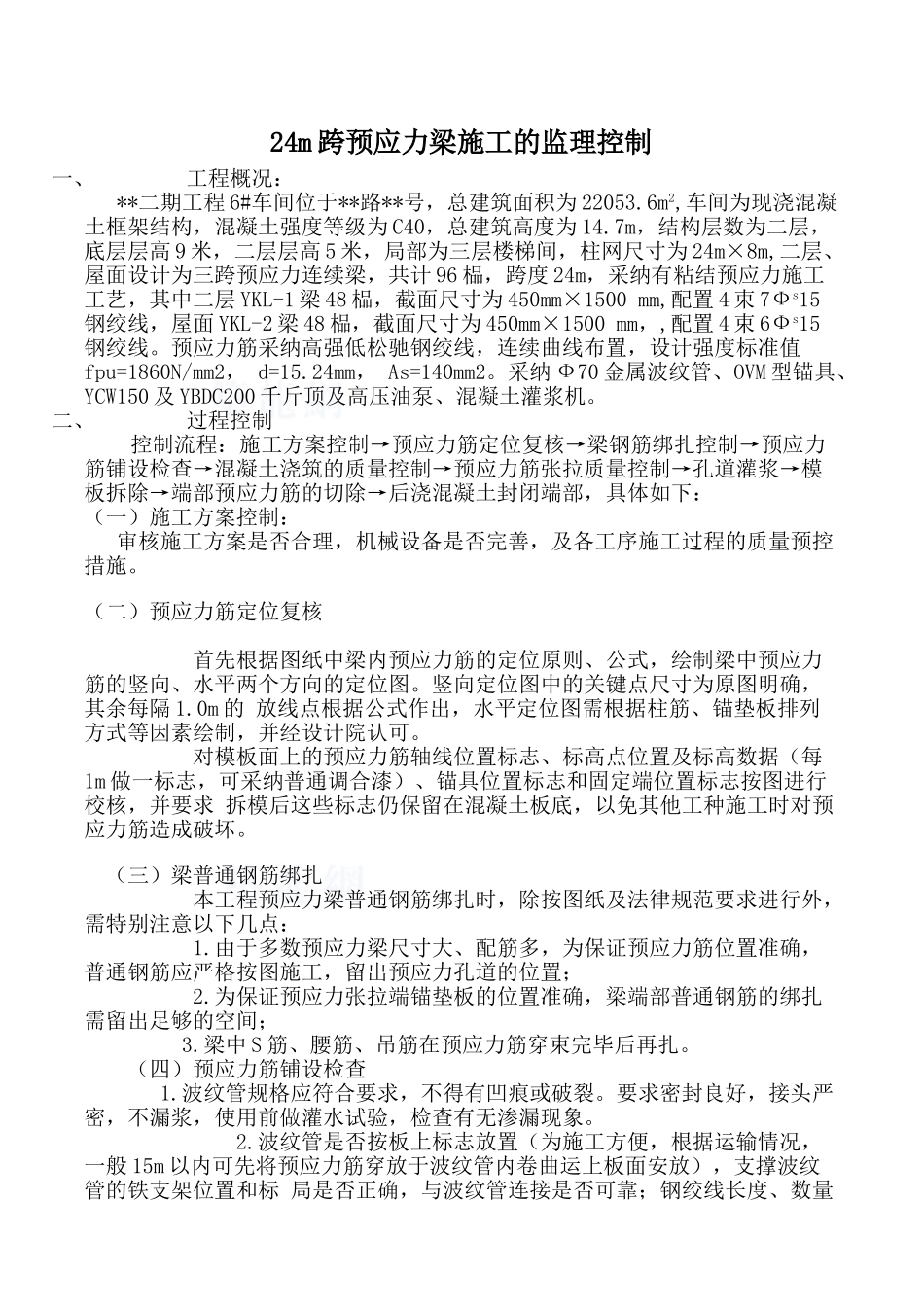

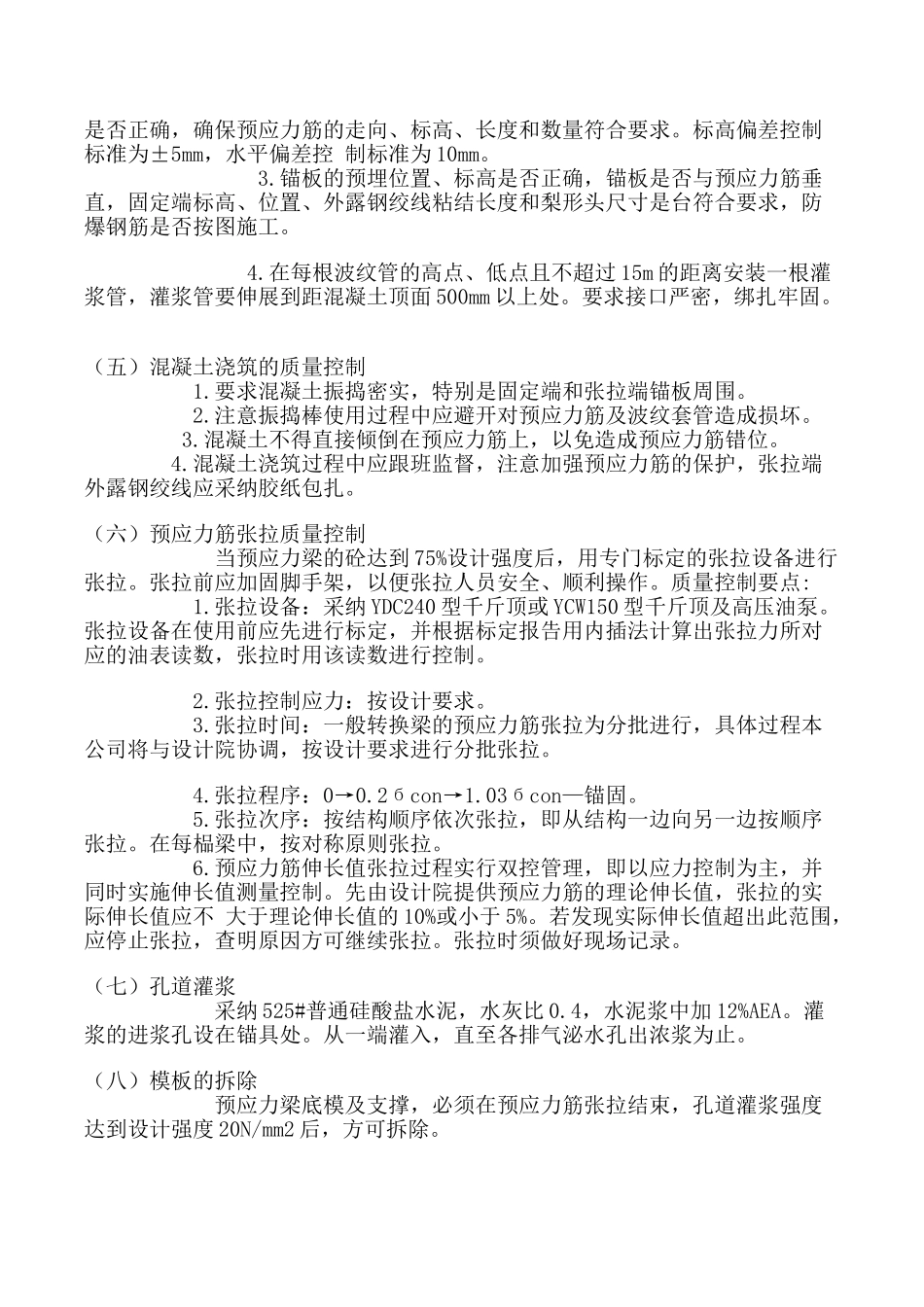

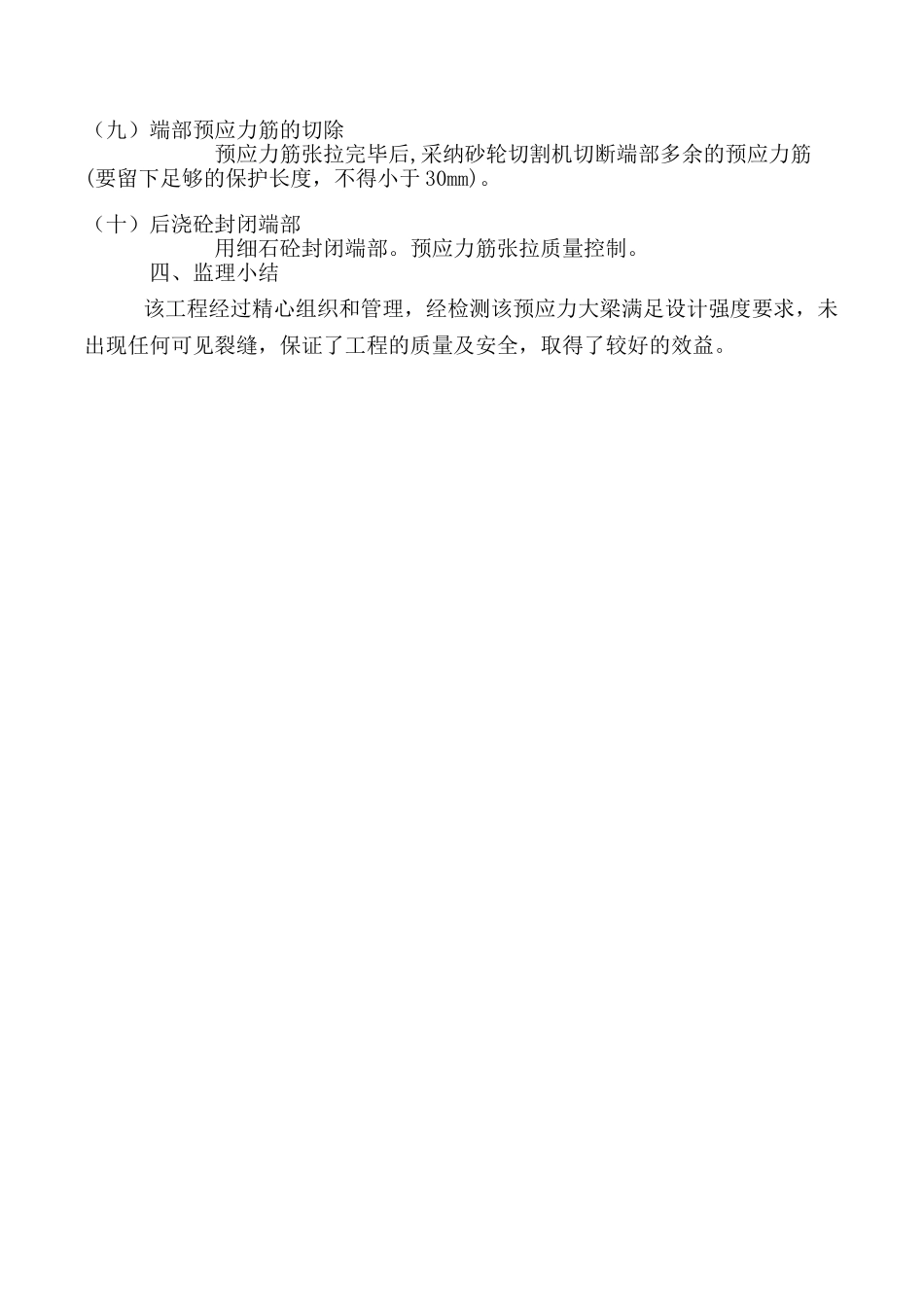

24m 跨预应力梁施工的监理控制一、工程概况：**二期工程 6#车间位于**路**号，总建筑面积为 22053.6m2,车间为现浇混凝土框架结构，混凝土强度等级为 C40，总建筑高度为 14.7m，结构层数为二层，底层层高 9 米，二层层高 5 米，局部为三层楼梯间，柱网尺寸为 24m×8m,二层、屋面设计为三跨预应力连续梁，共计 96 榀，跨度 24m，采纳有粘结预应力施工工艺，其中二层 YKL-1 梁 48 榀，截面尺寸为 450mm×1500 mm,配置 4 束 7Фs15钢绞线，屋面 YKL-2 梁 48 榀，截面尺寸为 450mm×1500 mm，,配置 4 束 6Фs15钢绞线。预应力筋采纳高强低松驰钢绞线，连续曲线布置，设计强度标准值fpu=1860N/mm2， d=15.24mm， As=140mm2。采纳 Ф70 金属波纹管、OVM 型锚具、YCW150 及 YBDC200 千斤顶及高压油泵、混凝土灌浆机。二、过程控制控制流程：施工方案控制→预应力筋定位复核→梁钢筋绑扎控制→预应力筋铺设检查→混凝土浇筑的质量控制→预应力筋张拉质量控制→孔道灌浆→模板拆除→端部预应力筋的切除→后浇混凝土封闭端部，具体如下：（一）施工方案控制：审核施工方案是否合理，机械设备是否完善，及各工序施工过程的质量预控措施。（二）预应力筋定位复核 首先根据图纸中梁内预应力筋的定位原则、公式，绘制梁中预应力筋的竖向、水平两个方向的定位图。竖向定位图中的关键点尺寸为原图明确，其余每隔 1.0m 的 放线点根据公式作出，水平定位图需根据柱筋、锚垫板排列方式等因素绘制，并经设计院认可。 对模板面上的预应力筋轴线位置标志、标高点位置及标高数据（每1m 做一标志，可采纳普通调合漆）、锚具位置标志和固定端位置标志按图进行校核，并要求 拆模后这些标志仍保留在混凝土板底，以免其他工种施工时对预应力筋造成破坏。 （三）梁普通钢筋绑扎 本工程预应力梁普通钢筋绑扎时，除按图纸及法律规范要求进行外，需特别注意以下几点： 1.由于多数预应力梁尺寸大、配筋多，为保证预应力筋位置准确，普通钢筋应严格按图施工，留出预应力孔道的位置； 2.为保证预应力张拉端锚垫板的位置准确，梁端部普通钢筋的绑扎需留出足够的空间； 3.梁中 S 筋、腰筋、吊筋在预应力筋穿束完毕后再扎。 （四）预应力筋铺设检查 1.波纹管规格应符合要求，不得有凹痕或破裂。要求密封良好，接头严密，不漏浆，使用前做灌水试验，检查有无渗漏现象。 2.波纹管是否按板上标志放置（为施工方便，根据运输情况，一...
