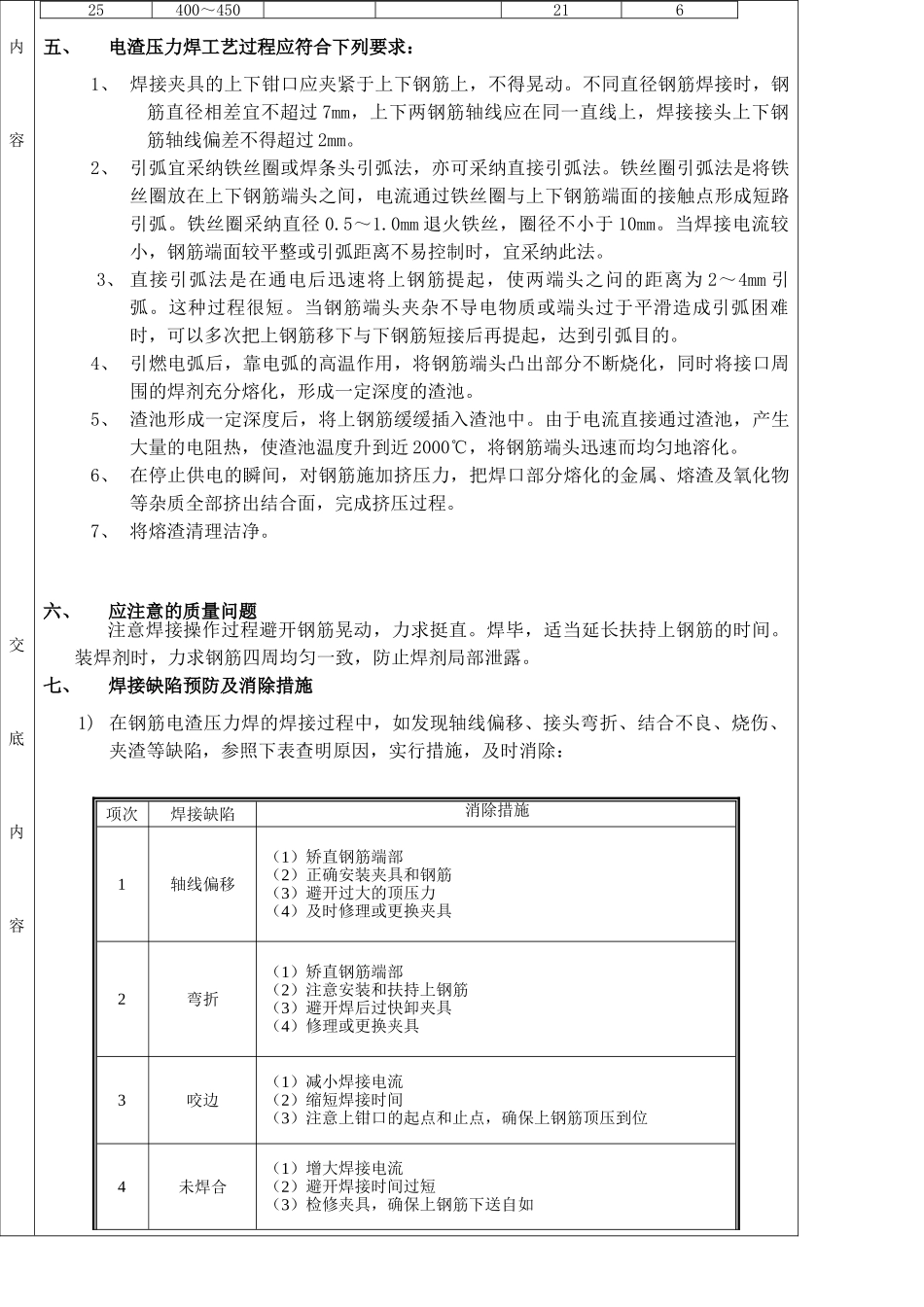

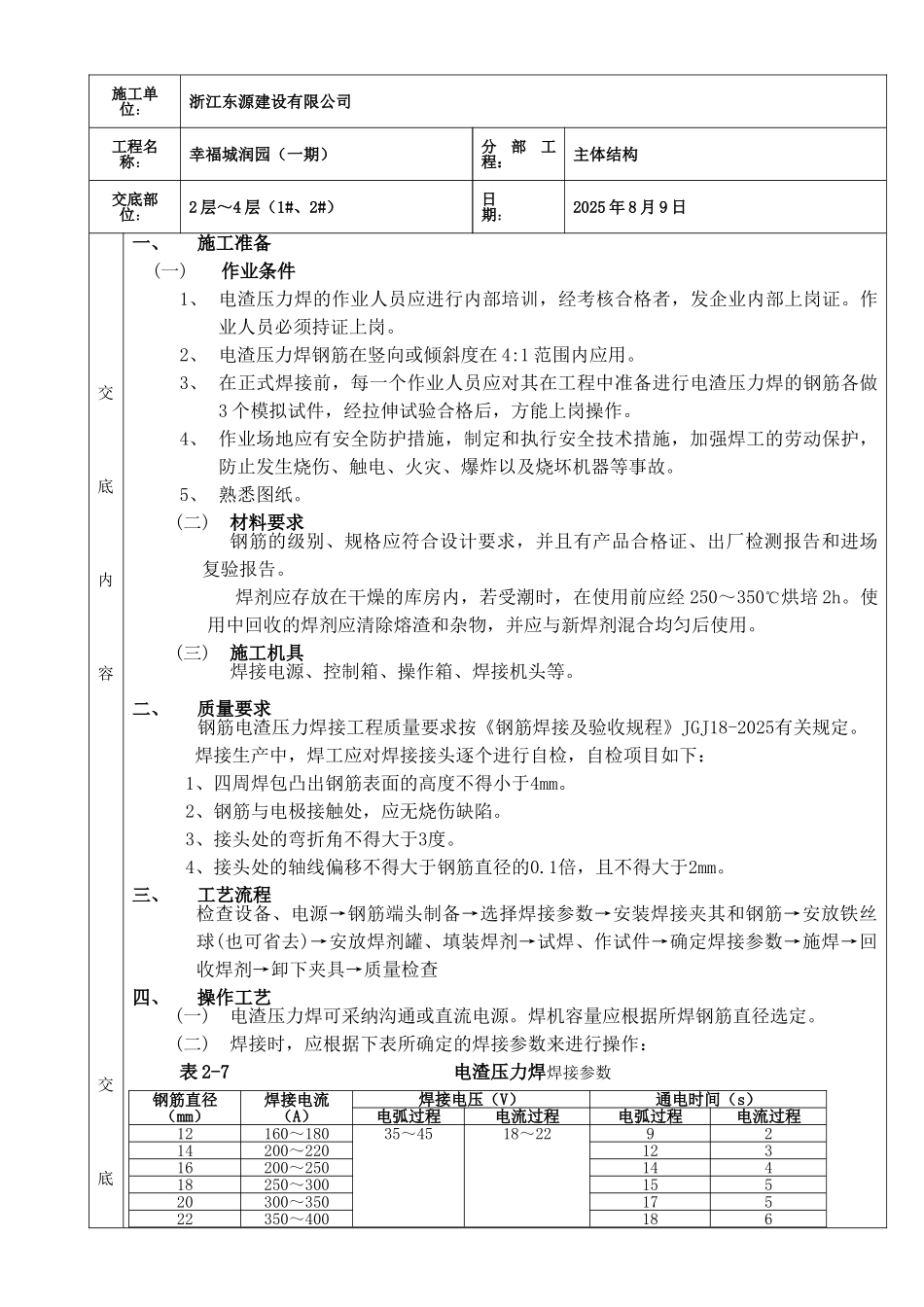

钢筋电渣压力焊连接工程 分项工程质量技术交底卡GD2301003 27施工单位：浙江东源建设有限公司工程名称：幸福城润园（一期）分部工程：主体结构交底部位：2 层～4 层（1#、2#）日 期：2025 年 8 月 9 日交底内容交底一、施工准备(一)作业条件1、 电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。作业人员必须持证上岗。2、 电渣压力焊钢筋在竖向或倾斜度在 4:1 范围内应用。3、 在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3 个模拟试件，经拉伸试验合格后，方能上岗操作。4、 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。5、 熟悉图纸。(二)材料要求钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。焊剂应存放在干燥的库房内，若受潮时，在使用前应经 250～350℃烘培 2h。使用中回收的焊剂应清除熔渣和杂物，并应与新焊剂混合均匀后使用。(三)施工机具焊接电源、控制箱、操作箱、焊接机头等。二、质量要求钢筋电渣压力焊接工程质量要求按《钢筋焊接及验收规程》JGJ18-2025有关规定。焊接生产中，焊工应对焊接接头逐个进行自检，自检项目如下：1、四周焊包凸出钢筋表面的高度不得小于4mm。2、钢筋与电极接触处，应无烧伤缺陷。3、接头处的弯折角不得大于3度。4、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。三、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹其和钢筋→安放铁丝球(也可省去)→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查四、操作工艺(一)电渣压力焊可采纳沟通或直流电源。焊机容量应根据所焊钢筋直径选定。(二)焊接时，应根据下表所确定的焊接参数来进行操作：表 2-7 电渣压力焊焊接参数钢筋直径（mm）焊接电流（A）焊接电压（V）通电时间（s）电弧过程电流过程电弧过程电流过程12160～18035～4518～229214200～22012316200～25014418250～30015520300～35017522350～400186内容交底内容25400～450216五、电渣压力焊工艺过程应符合下列要求：1、 焊接夹具的上下钳口应夹紧于上下钢筋上，不得晃动。不同直径钢筋焊接时，钢筋直径相差宜不超过 7mm，上下两钢筋轴线应在同一直线上，焊接接头上下钢筋轴线偏差不得超过 2mm。2、 引弧宜采纳铁丝圈或焊条头...
