30米岩石边坡抗滑桩加格构梁加锚索支护设计说明

30米岩石边坡抗滑桩加格构梁加锚索支护设计说明_第1页
1/6
30米岩石边坡抗滑桩加格构梁加锚索支护设计说明_第2页
2/6

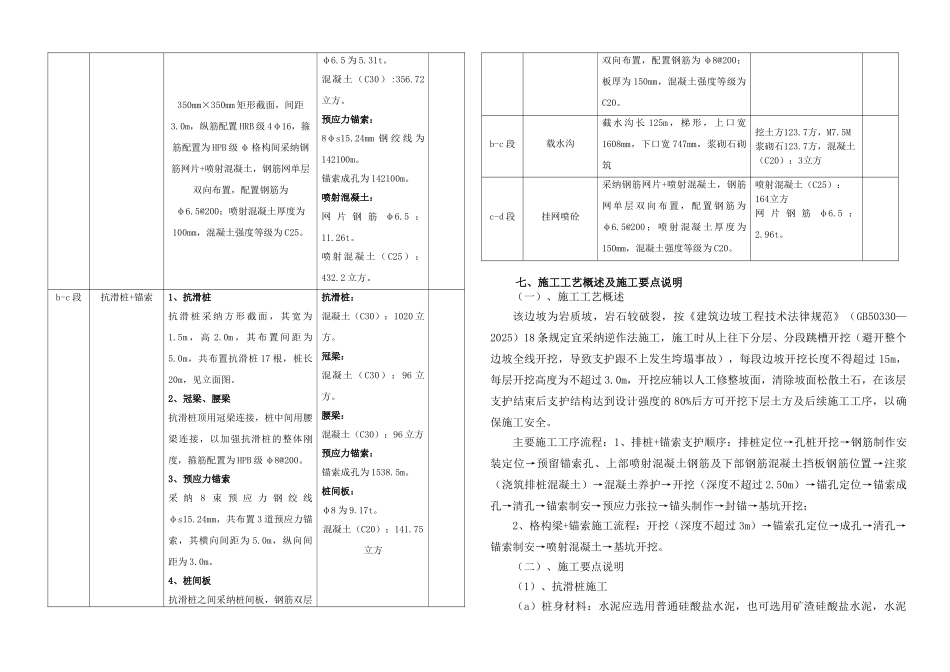

30米岩石边坡抗滑桩加格构梁加锚索支护设计说明_第3页
3/6
一、工程概况边坡位于 XXXXX 公路旁,交通便利。酒店的场坪开挖,将对山体切方形成挖方边坡,挖方边坡高度为 30 左右 m,为岩质边坡。边坡开挖后高度较大,边坡失稳后对酒店安全建设造成很严重的后果,由《建筑边坡工程技术规程》(GB50330-2025)表 3.2.1 及《岩土工程勘察法律规范》(GB50021-2001)第 3.1.4 条确定该段边坡工程安全等级一级,重要性系数为 γ0=1.1,该边坡为永久性边坡。二、边坡工程地质条件 (一)气象条件边坡 XXXX 地带,气温温和,雨量充沛,无霜期长、全年 350 天左右。年平均气温18°C,极端最高气温 39.20°C,XXXXX,历年日最大降雨量 255.20 毫米。雨量集中在4~10 月份,占全年降雨量的 80%左右。其中 5~9 月份雨量特别丰富,占全年降雨量的 70%左右,尤以 7~8 月份降雨量最为集中,年平均蒸发量 1115.60 毫米,平均相对湿度 82%,最大风速 15.00m/S。(二)地形地貌边坡场地地貌上属丘陵地貌,斜坡地形,地形自然坡度 25~35°。勘察范围内绝对高程(1985 年国家高程基准)243.5~338.5m,最大相对高差 95m,场地地形呈北东高西南低的趋势。(三)地质构造边坡场地及场地附近无大的断裂构造,下伏侏罗系中统沙溪庙组地层,岩层呈单斜产出,产状 153°∠27°。岩体节理裂隙较发育,根据场区基岩露头揭示,主要有两组:第一组 J1 产状为 161°∠78°,节理面张开度 2~8mm,表面平直,胶结较差,结合差,节理裂隙发育线密度 1~4 条/m,延伸长度为 1~3m。第二组 J2 产状为247°∠81°,节理面方解石脉充填或无充填,节理面铁质浸染,表面平直,无胶结或胶结较差,结合差,张开度 1~6mm,节理裂隙发育线密度 1~3 条/m,延伸长度为 2~5m。岩石层面为主要结构面,表面平直,张开度 5~300mm,泥质充填,结合很差。岩体总体较破裂,除了岩体中的节理裂隙外,在地质构造上无其它可危害场地稳定性的不良地质现象。(四)边坡岩土构成 根据边坡勘察资料,场地上覆土层主要为耕土,下覆基岩为侏罗系中统沙溪庙组泥质砂岩,对岩土层分述如下:第(1)层 耕土(Qpd) :褐黑色,含植物根系,结构较松。分布于整个场地,厚度0.5~1.8m.平均 0.85m 左右。第(2)层 泥质砂岩(J2s):侏罗系中统沙溪庙组,紫红色、紫灰色,薄-中厚层泥质砂岩,泥质结构,块状构造,节理裂隙较发育。根据岩体的风化程度和破裂程度划分为强风化和中风化两个岩质单元。强风化泥质砂岩:紫红色...
