310-圈梁硬架支模通用施工工艺

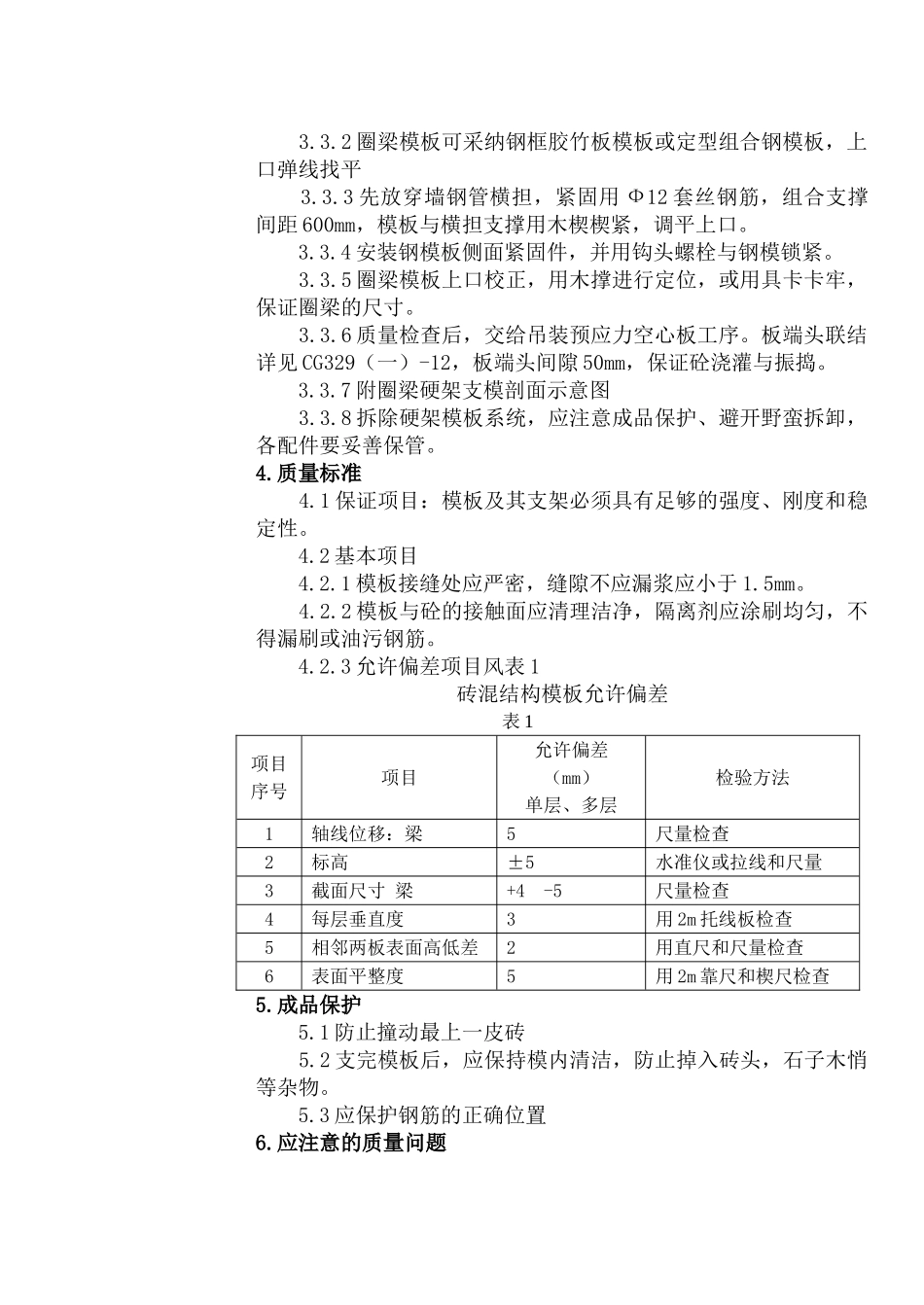

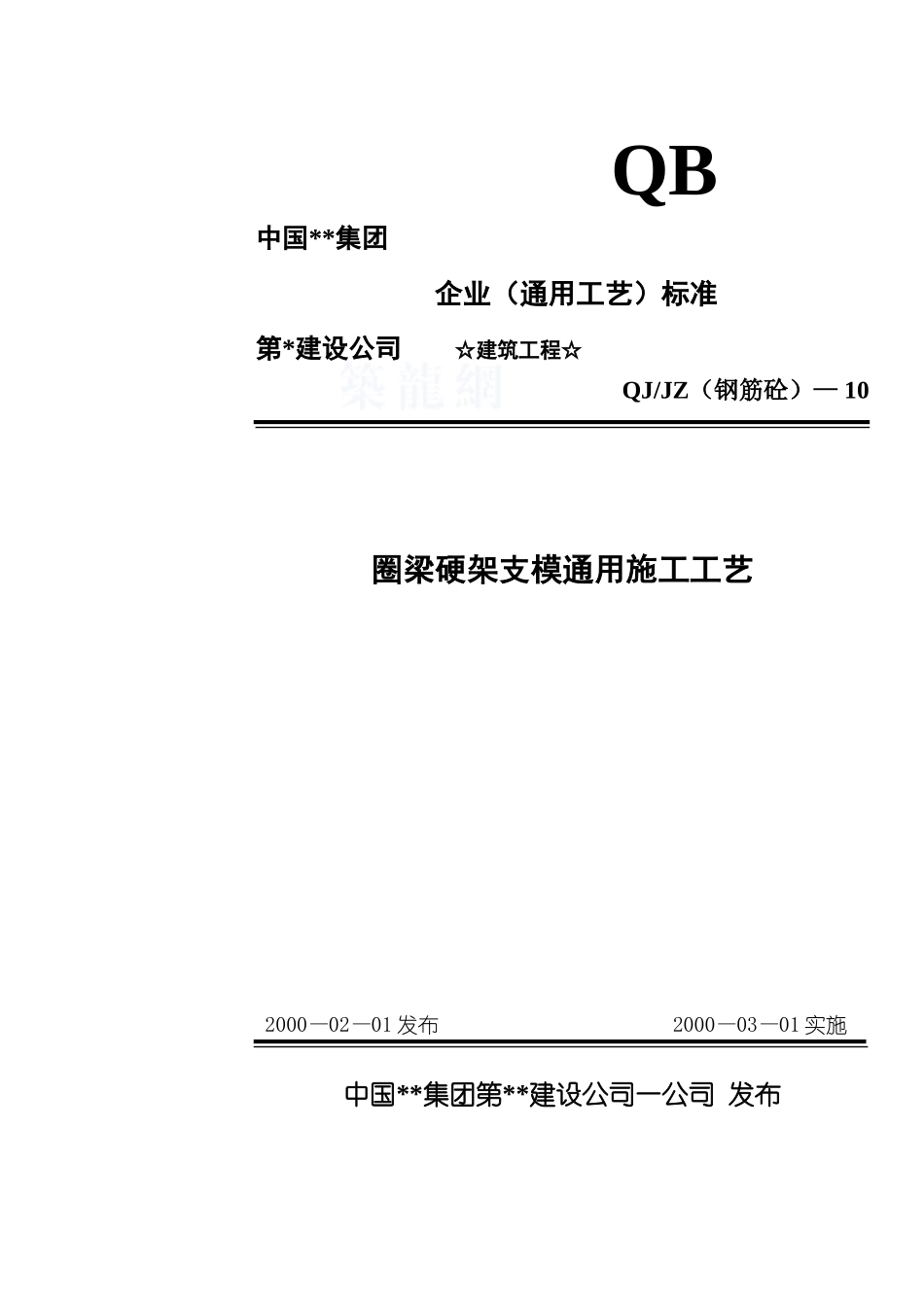

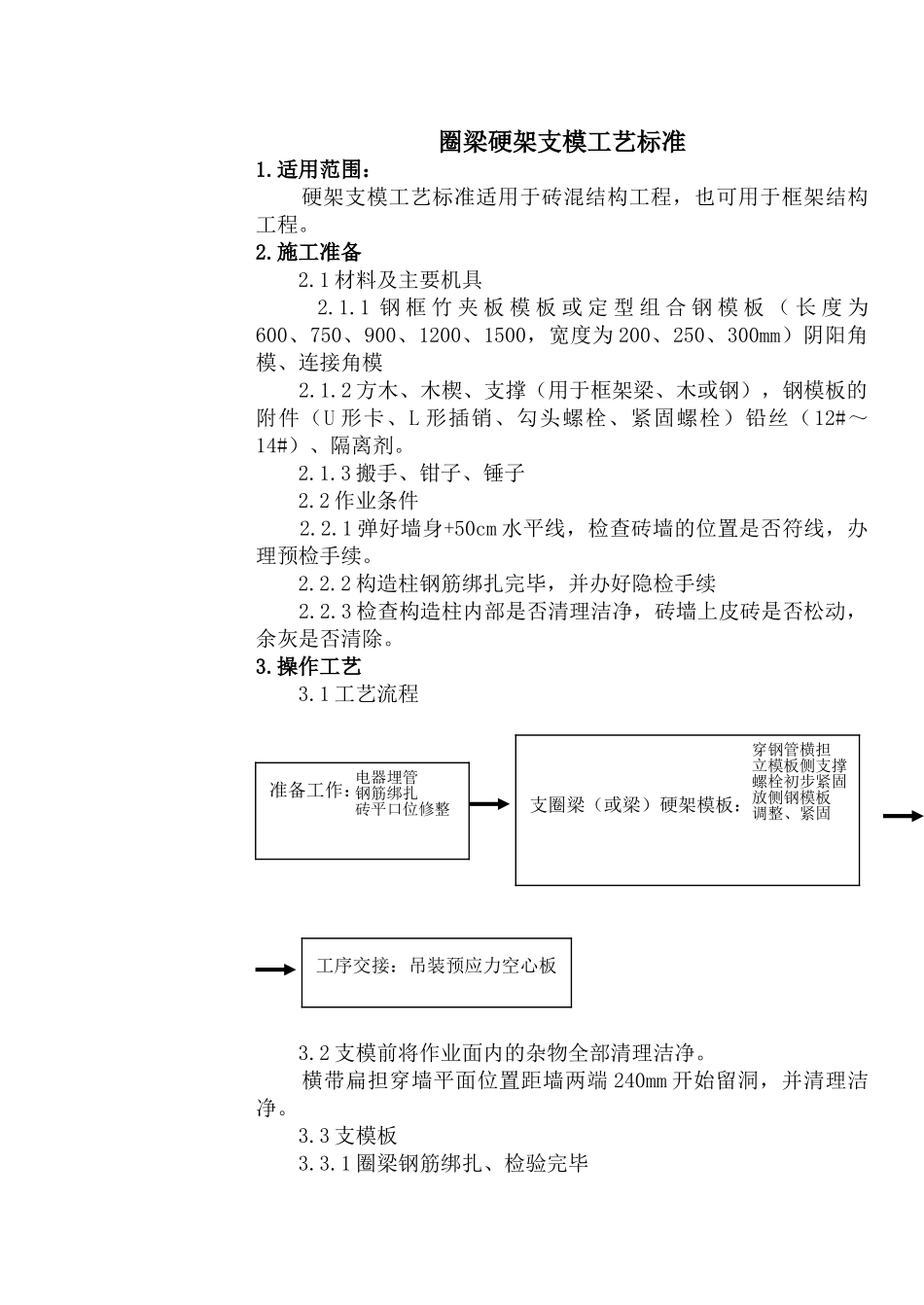

QB中国**集团 企业（通用工艺）标准第*建设公司 ☆建筑工程☆QJ/JZ（钢筋砼）— 10圈梁硬架支模通用施工工艺 2000—02—01 发布 2000—03—01 实施中国**集团第**建设公司一公司 发布圈梁硬架支模工艺标准1.适用范围： 硬架支模工艺标准适用于砖混结构工程，也可用于框架结构工程。2.施工准备 2.1 材料及主要机具 2.1.1 钢 框 竹 夹 板 模 板 或 定 型 组 合 钢 模 板 （ 长 度 为600、750、900、1200、1500，宽度为 200、250、300mm）阴阳角模、连接角模 2.1.2 方木、木楔、支撑（用于框架梁、木或钢），钢模板的附件（U 形卡、L 形插销、勾头螺栓、紧固螺栓）铅丝（12#～14#）、隔离剂。 2.1.3 搬手、钳子、锤子 2.2 作业条件 2.2.1 弹好墙身+50cm 水平线，检查砖墙的位置是否符线，办理预检手续。 2.2.2 构造柱钢筋绑扎完毕，并办好隐检手续 2.2.3 检查构造柱内部是否清理洁净，砖墙上皮砖是否松动，余灰是否清除。3.操作工艺 3.1 工艺流程 3.2 支模前将作业面内的杂物全部清理洁净。 横带扁担穿墙平面位置距墙两端 240mm 开始留洞，并清理洁净。 3.3 支模板 3.3.1 圈梁钢筋绑扎、检验完毕准备工作：电器埋管 钢筋绑扎 砖平口位修整支圈梁（或梁）硬架模板：穿钢管横担立模板侧支撑螺栓初步紧固放侧钢模板调整、紧固工序交接：吊装预应力空心板 3.3.2 圈梁模板可采纳钢框胶竹板模板或定型组合钢模板，上口弹线找平 3.3.3 先放穿墙钢管横担，紧固用 Ф12 套丝钢筋，组合支撑间距 600mm，模板与横担支撑用木楔楔紧，调平上口。 3.3.4 安装钢模板侧面紧固件，并用钩头螺栓与钢模锁紧。 3.3.5 圈梁模板上口校正，用木撑进行定位，或用具卡卡牢，保证圈梁的尺寸。 3.3.6 质量检查后，交给吊装预应力空心板工序。板端头联结详见 CG329（一）-12，板端头间隙 50mm，保证砼浇灌与振捣。 3.3.7 附圈梁硬架支模剖面示意图 3.3.8 拆除硬架模板系统，应注意成品保护、避开野蛮拆卸，各配件要妥善保管。4.质量标准 4.1 保证项目：模板及其支架必须具有足够的强度、刚度和稳定性。 4.2 基本项目 4.2.1 模板接缝处应严密，缝隙不应漏浆应小于 1.5mm。 4.2.2 模板与砼的接触面应清理洁净，隔离剂应涂刷均匀，不得漏刷或油污钢筋。 4.2.3 允许偏差项目风表 1砖混结构模板允许偏差 表 1项目序号项目允许偏差（mm）单层、多层检验方法1轴线位移：梁5尺量检查2标高±...
