330KV吉祥变监理规划

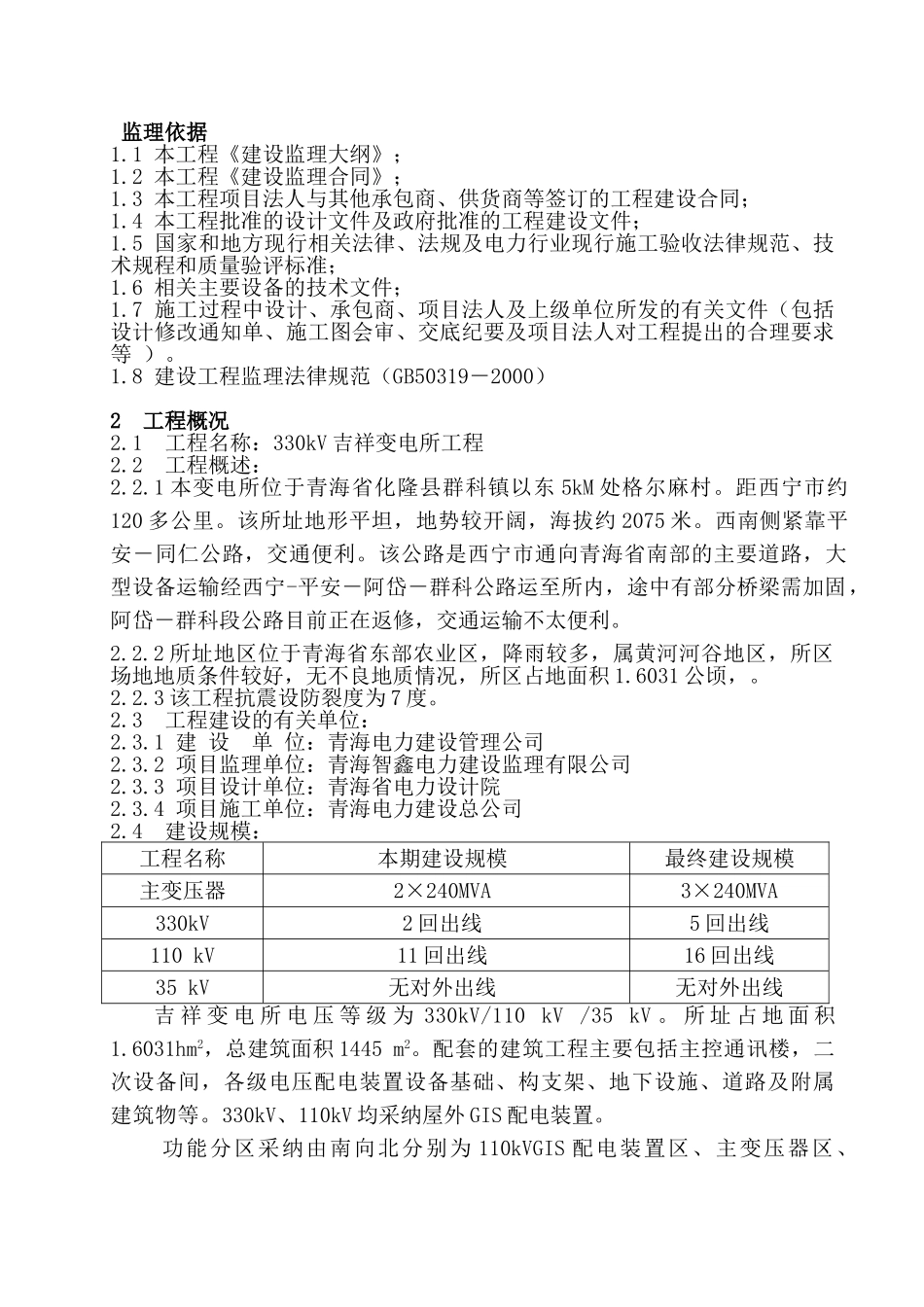

监理依据1.1 本工程《建设监理大纲》；1.2 本工程《建设监理合同》；1.3 本工程项目法人与其他承包商、供货商等签订的工程建设合同；1.4 本工程批准的设计文件及政府批准的工程建设文件；1.5 国家和地方现行相关法律、法规及电力行业现行施工验收法律规范、技术规程和质量验评标准；1.6 相关主要设备的技术文件；1.7 施工过程中设计、承包商、项目法人及上级单位所发的有关文件（包括设计修改通知单、施工图会审、交底纪要及项目法人对工程提出的合理要求等 ）。1.8 建设工程监理法律规范（GB50319－2000）2 工程概况2.1 工程名称：330kV 吉祥变电所工程2.2 工程概述：2.2.1 本变电所位于青海省化隆县群科镇以东 5kM 处格尔麻村。距西宁市约120 多公里。该所址地形平坦，地势较开阔，海拔约 2075 米。西南侧紧靠平安－同仁公路，交通便利。该公路是西宁市通向青海省南部的主要道路，大型设备运输经西宁-平安－阿岱－群科公路运至所内，途中有部分桥梁需加固，阿岱－群科段公路目前正在返修，交通运输不太便利。2.2.2 所址地区位于青海省东部农业区，降雨较多，属黄河河谷地区，所区场地地质条件较好，无不良地质情况，所区占地面积 1.6031 公顷，。2.2.3 该工程抗震设防裂度为 7 度。2.3 工程建设的有关单位：2.3.1 建 设 单 位：青海电力建设管理公司2.3.2 项目监理单位：青海智鑫电力建设监理有限公司2.3.3 项目设计单位：青海省电力设计院2.3.4 项目施工单位：青海电力建设总公司2.4 建设规模：工程名称本期建设规模最终建设规模主变压器2×240MVA3×240MVA330kV2 回出线5 回出线110 kV11 回出线16 回出线35 kV无对外出线无对外出线吉 祥 变 电 所 电 压 等 级 为 330kV/110 kV /35 kV 。 所 址 占 地 面 积1.6031hm2，总建筑面积 1445 m2。配套的建筑工程主要包括主控通讯楼，二次设备间，各级电压配电装置设备基础、构支架、地下设施、道路及附属建筑物等。330kV、110kV 均采纳屋外 GIS 配电装置。 功能分区采纳由南向北分别为 110kVGIS 配电装置区、主变压器区、330kVGIS 配电装置区的三列式布置，变电所附属建筑区设在所区东南角。2.2 工程特点2.2.1 所区规划及总平面布置：所址占地面积 1.6031hm2,进站道路建好后与平安－同仁公路公路相连。站内主要建构筑物有：主控综合楼、330kV 二次设备间、主变及 35kV 二次设备间、总事故油池、独立避雷针、综合泵房、33...
