35米预应力T型梁钢模计算书

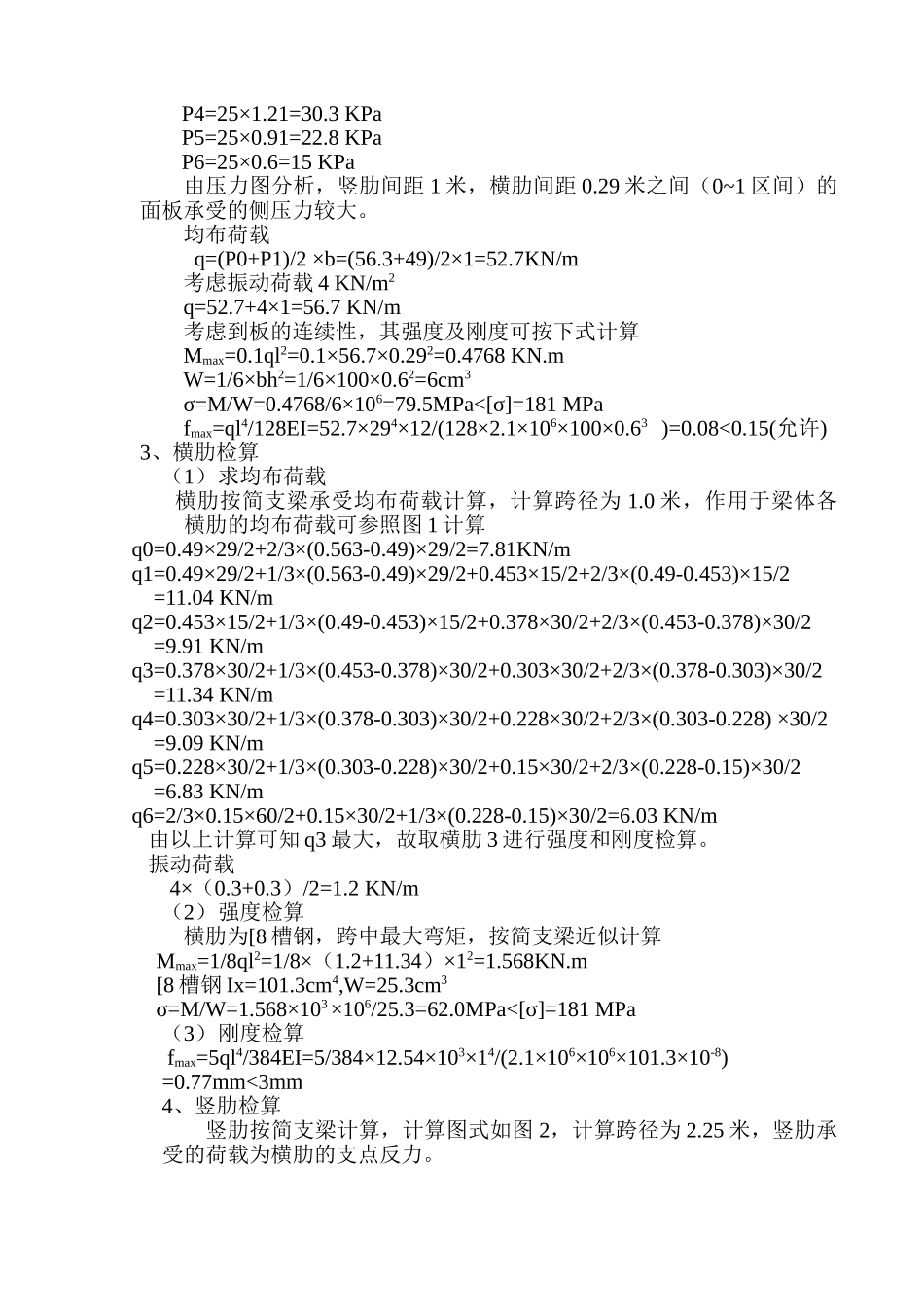

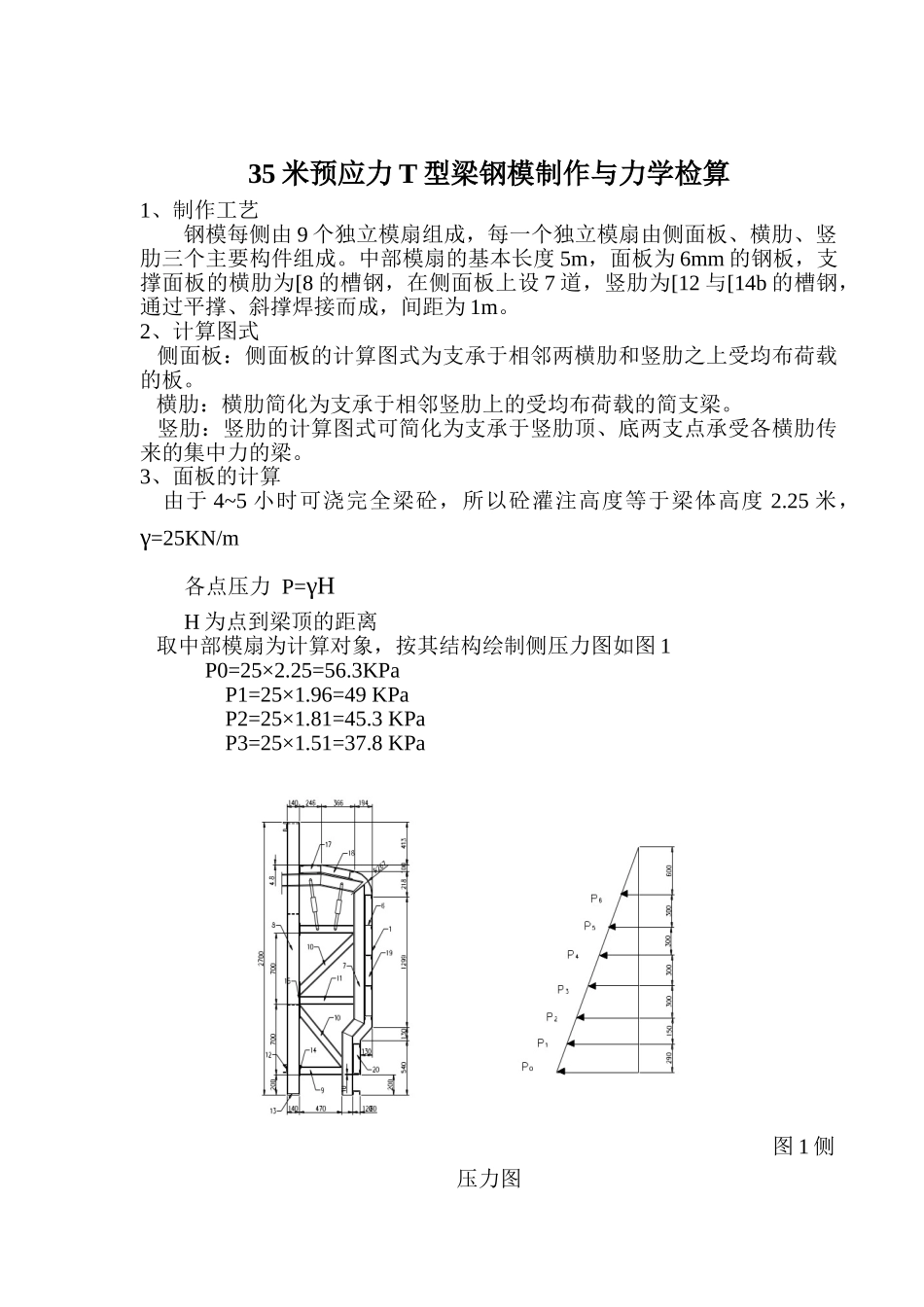

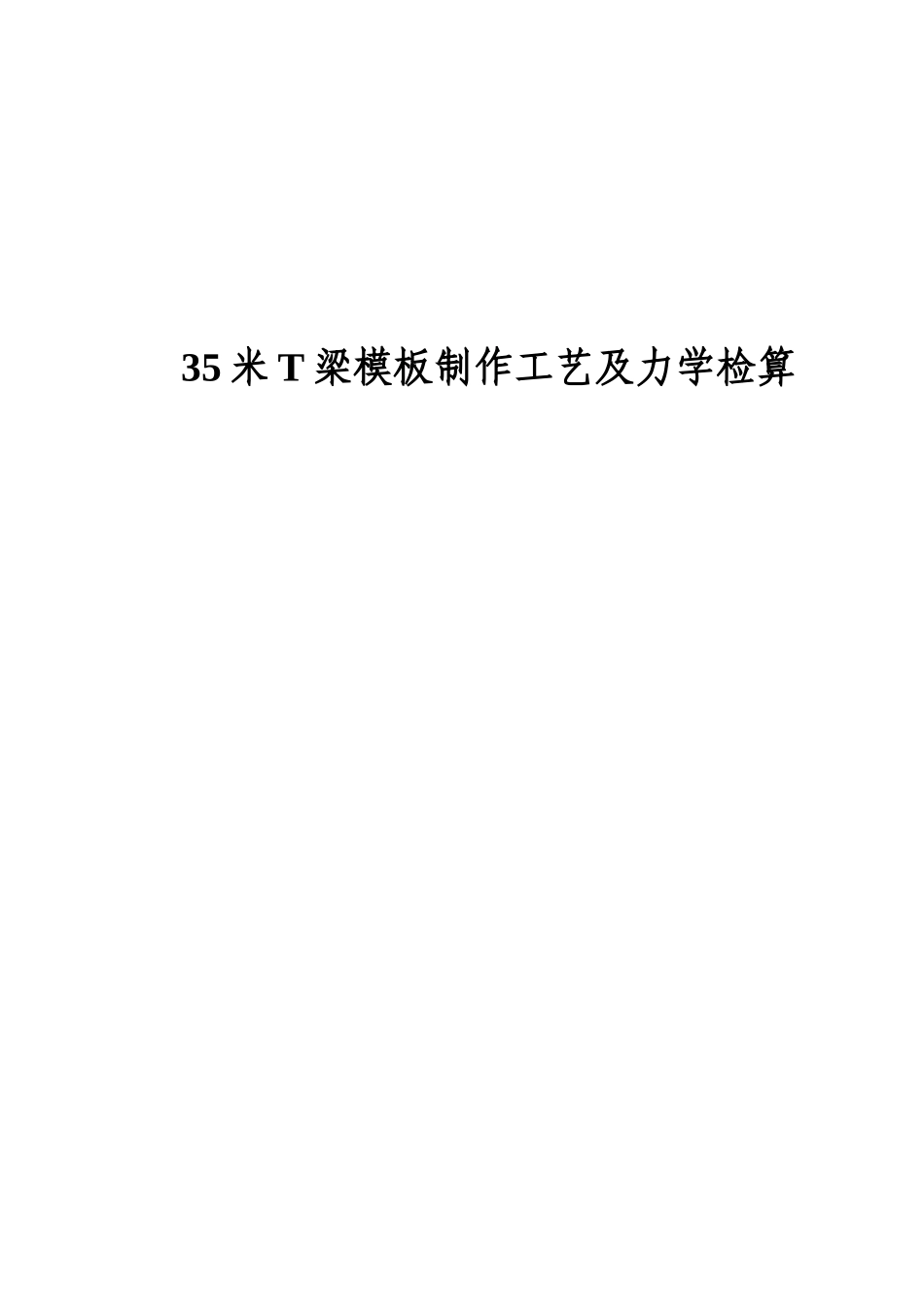

35 米 T 梁模板制作工艺及力学检算35 米预应力 T 型梁钢模制作与力学检算1、制作工艺钢模每侧由 9 个独立模扇组成，每一个独立模扇由侧面板、横肋、竖肋三个主要构件组成。中部模扇的基本长度 5m，面板为 6mm 的钢板，支撑面板的横肋为[8 的槽钢，在侧面板上设 7 道，竖肋为[12 与[14b 的槽钢，通过平撑、斜撑焊接而成，间距为 1m。2、计算图式 侧面板：侧面板的计算图式为支承于相邻两横肋和竖肋之上受均布荷载的板。 横肋：横肋简化为支承于相邻竖肋上的受均布荷载的简支梁。 竖肋：竖肋的计算图式可简化为支承于竖肋顶、底两支点承受各横肋传来的集中力的梁。3、面板的计算 由于 4~5 小时可浇完全梁砼，所以砼灌注高度等于梁体高度 2.25 米，γ=25KN/m各点压力 P=γHH 为点到梁顶的距离 取中部模扇为计算对象，按其结构绘制侧压力图如图 1 P0=25×2.25=56.3KPaP1=25×1.96=49 KPaP2=25×1.81=45.3 KPaP3=25×1.51=37.8 KPa图 1 侧压力图P4=25×1.21=30.3 KPaP5=25×0.91=22.8 KPaP6=25×0.6=15 KPa由压力图分析，竖肋间距 1 米，横肋间距 0.29 米之间（0~1 区间）的面板承受的侧压力较大。均布荷载 q=(P0+P1)/2 ×b=(56.3+49)/2×1=52.7KN/m考虑振动荷载 4 KN/m2q=52.7+4×1=56.7 KN/m考虑到板的连续性，其强度及刚度可按下式计算Mmax=0.1ql2=0.1×56.7×0.292=0.4768 KN.mW=1/6×bh2=1/6×100×0.62=6cm3σ=M/W=0.4768/6×106=79.5MPa<[σ]=181 MPafmax=ql4/128EI=52.7×294×12/(128×2.1×106×100×0.63 )=0.08<0.15(允许)3、横肋检算（1）求均布荷载 横肋按简支梁承受均布荷载计算，计算跨径为 1.0 米，作用于梁体各横肋的均布荷载可参照图 1 计算q0=0.49×29/2+2/3×(0.563-0.49)×29/2=7.81KN/mq1=0.49×29/2+1/3×(0.563-0.49)×29/2+0.453×15/2+2/3×(0.49-0.453)×15/2=11.04 KN/mq2=0.453×15/2+1/3×(0.49-0.453)×15/2+0.378×30/2+2/3×(0.453-0.378)×30/2=9.91 KN/mq3=0.378×30/2+1/3×(0.453-0.378)×30/2+0.303×30/2+2/3×(0.378-0.303)×30/2=11.34 KN/mq4=0.303×30/2+1/3×(0.378-0.303)×30/2+0.228×30/2+2/3×(0.303-0.228) ×30/2 =9.09 KN/mq5=0.228×30/2+1/3×(0.303-0.228)×30/2+0.15×30/2+2/3×(0.228-0.15)×30/2=6.83 KN/m q6=2/3×0.15×60/2+0.15×30/2+1/3×(0.228-0.15)×30/2=6.03 KN/m 由以上计算可知 q3 最大，故取横肋 3 ...
