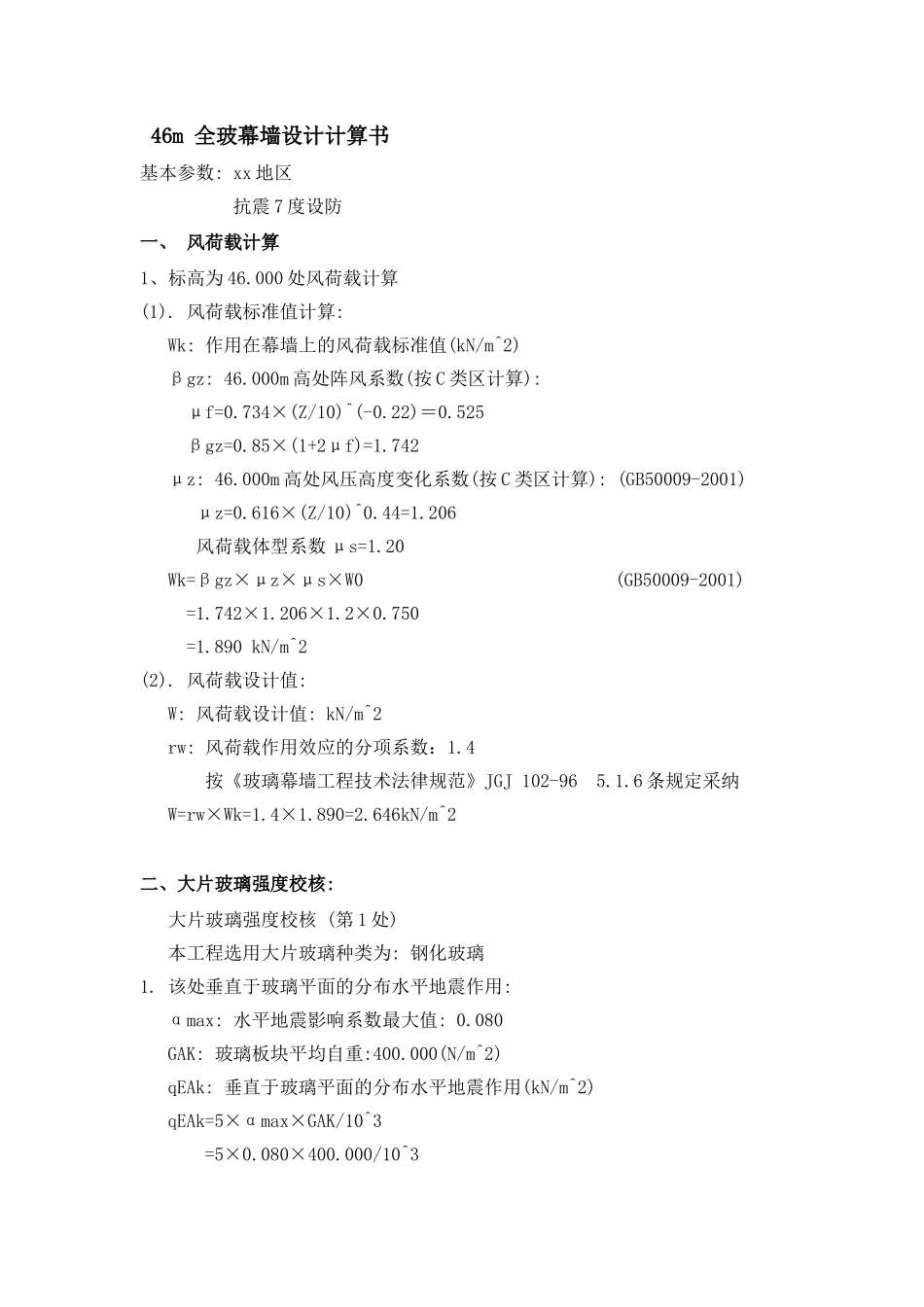

46m-全玻幕墙设计计算书

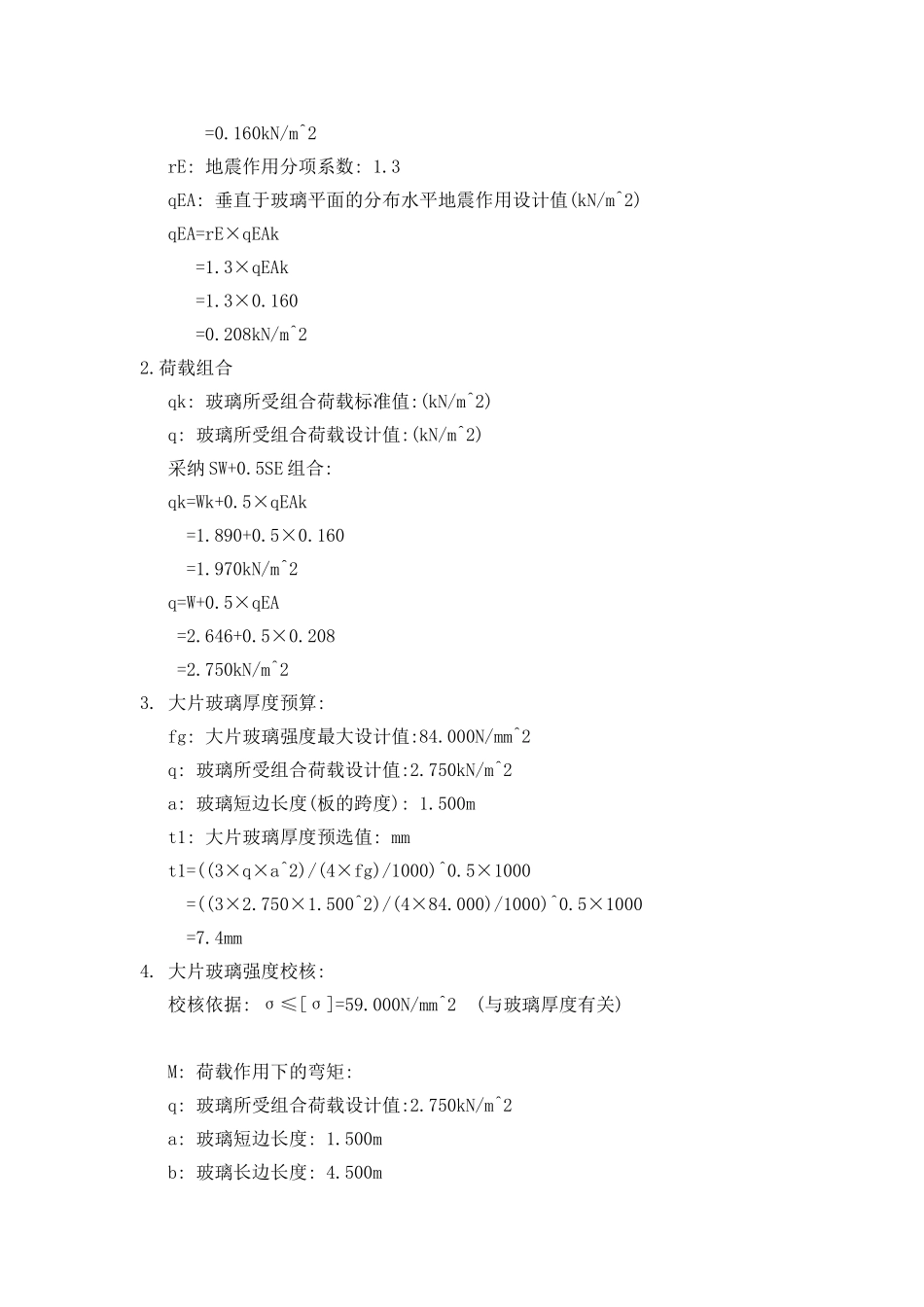

46m 全玻幕墙设计计算书基本参数: xx 地区 抗震 7 度设防一、 风荷载计算 1、标高为 46.000 处风荷载计算(1). 风荷载标准值计算: Wk: 作用在幕墙上的风荷载标准值(kN/m^2) βgz: 46.000m 高处阵风系数(按 C 类区计算): μf=0.734×(Z/10)^(-0.22)＝0.525 βgz=0.85×(1+2μf)=1.742 μz: 46.000m 高处风压高度变化系数(按 C 类区计算): (GB50009-2001) μz=0.616×(Z/10)^0.44=1.206 风荷载体型系数 μs=1.20 Wk=βgz×μz×μs×W0 (GB50009-2001) =1.742×1.206×1.2×0.750 =1.890 kN/m^2(2). 风荷载设计值: W: 风荷载设计值: kN/m^2 rw: 风荷载作用效应的分项系数：1.4 按《玻璃幕墙工程技术法律规范》JGJ 102-96 5.1.6 条规定采纳 W=rw×Wk=1.4×1.890=2.646kN/m^2二、大片玻璃强度校核: 大片玻璃强度校核 (第 1 处) 本工程选用大片玻璃种类为: 钢化玻璃1. 该处垂直于玻璃平面的分布水平地震作用: αmax: 水平地震影响系数最大值: 0.080 GAK: 玻璃板块平均自重:400.000(N/m^2) qEAk: 垂直于玻璃平面的分布水平地震作用(kN/m^2) qEAk=5×αmax×GAK/10^3 =5×0.080×400.000/10^3 =0.160kN/m^2 rE: 地震作用分项系数: 1.3 qEA: 垂直于玻璃平面的分布水平地震作用设计值(kN/m^2) qEA=rE×qEAk =1.3×qEAk =1.3×0.160 =0.208kN/m^22.荷载组合 qk: 玻璃所受组合荷载标准值:(kN/m^2) q: 玻璃所受组合荷载设计值:(kN/m^2) 采纳 SW+0.5SE 组合: qk=Wk+0.5×qEAk =1.890+0.5×0.160 =1.970kN/m^2 q=W+0.5×qEA =2.646+0.5×0.208 =2.750kN/m^23. 大片玻璃厚度预算: fg: 大片玻璃强度最大设计值:84.000N/mm^2 q: 玻璃所受组合荷载设计值:2.750kN/m^2 a: 玻璃短边长度(板的跨度): 1.500m t1: 大片玻璃厚度预选值: mm t1=((3×q×a^2)/(4×fg)/1000)^0.5×1000 =((3×2.750×1.500^2)/(4×84.000)/1000)^0.5×1000 =7.4mm4. 大片玻璃强度校核: 校核依据: σ≤[σ]=59.000N/mm^2 (与玻璃厚度有关) M: 荷载作用下的弯矩: q: 玻璃所受组合荷载设计值:2.750kN/m^2 a: 玻璃短边长度: 1.500m b: 玻璃长边长度: 4.500m t: 大片玻璃选取厚度: 15.0mm M=q×b×a^2/8 =2.750×4.500×1.500^2/8 =3.480kN·m 荷载作用下的截面抗弯矩: W=t^2×b×10^3/6 =15.0^2×4.500×10^3/6 =168750.000mm^3 全玻璃幕墙大片玻璃的强度: σ=M×10^...
