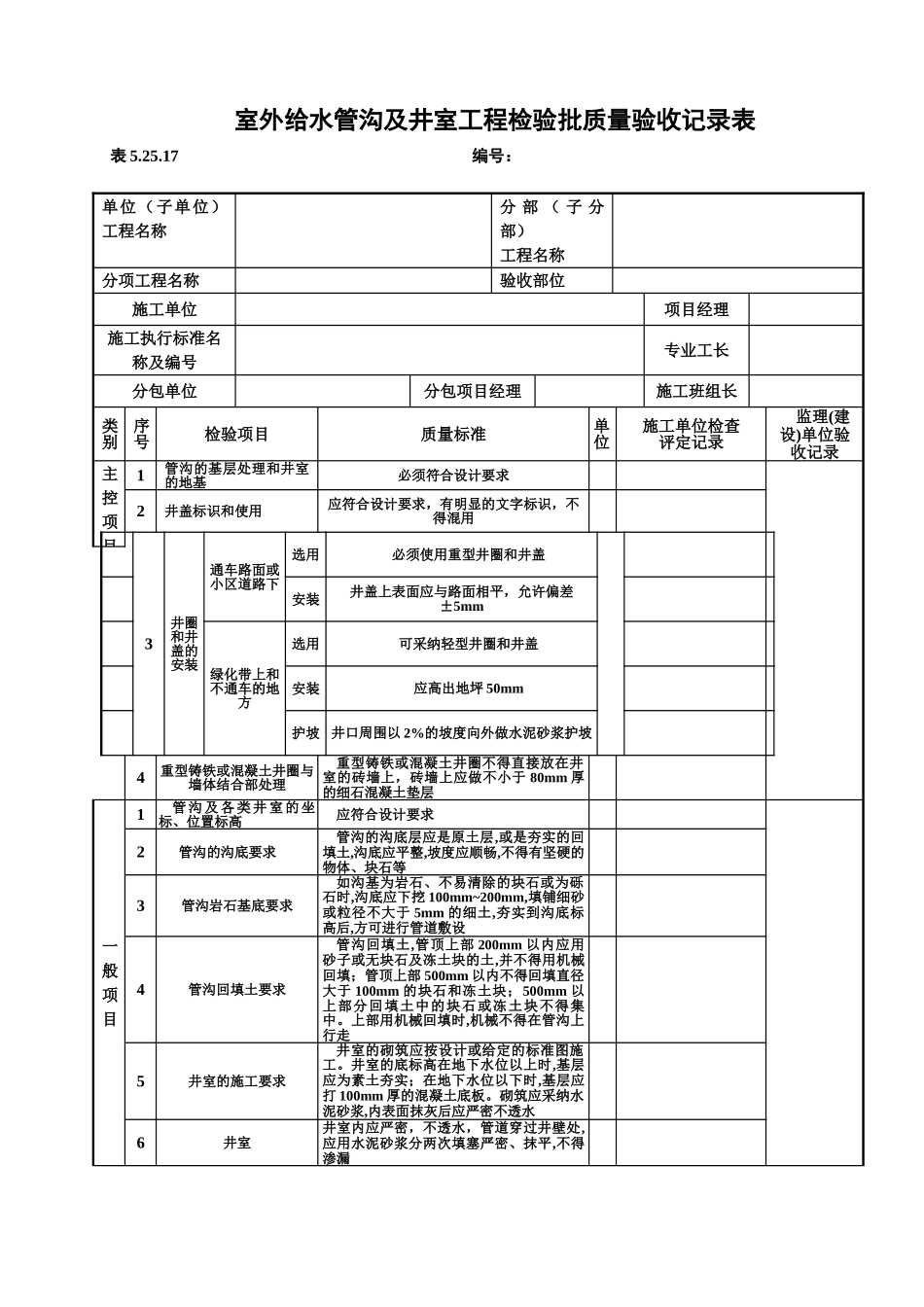

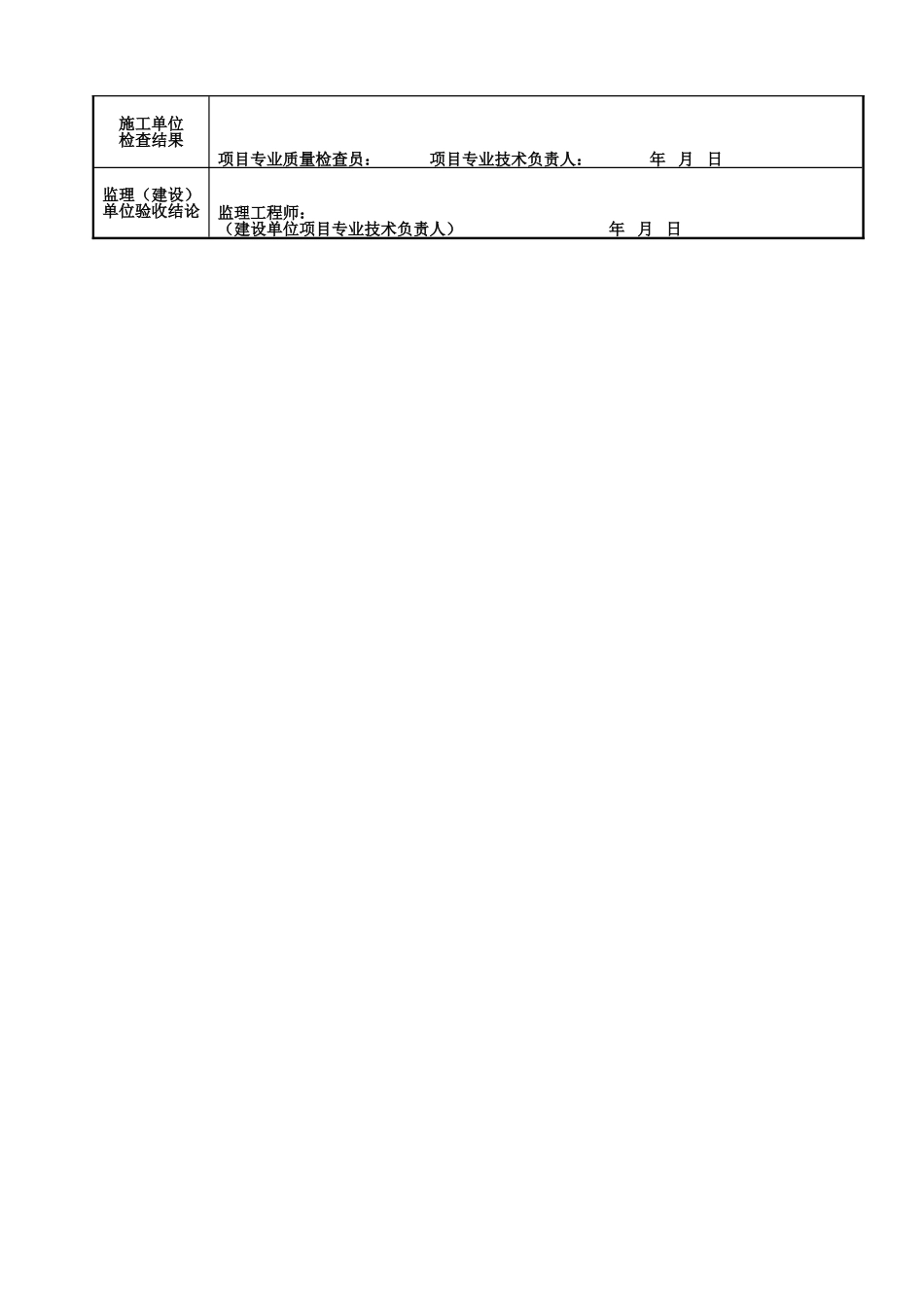

室外给水管沟及井室工程检验批质量验收记录表表 5.25.17 编号： 单位（子单位）工程名称分 部 （ 子 分部）工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长分包单位分包项目经理施工班组长类别序号检验项目质量标准单位施工单位检查评定记录监理(建设)单位验收记录主控项目1管沟的基层处理和井室的地基必须符合设计要求2井盖标识和使用应符合设计要求，有明显的文字标识，不得混用3井圈和井盖的安装通车路面或小区道路下选用必须使用重型井圈和井盖安装井盖上表面应与路面相平，允许偏差±5mm绿化带上和不通车的地方选用可采纳轻型井圈和井盖安装应高出地坪 50mm护坡井口周围以 2%的坡度向外做水泥砂浆护坡4重型铸铁或混凝土井圈与墙体结合部处理重型铸铁或混凝土井圈不得直接放在井室的砖墙上，砖墙上应做不小于 80mm 厚的细石混凝土垫层一般项目1管 沟 及 各 类 井 室 的 坐标、位置标高应符合设计要求2管沟的沟底要求管沟的沟底层应是原土层,或是夯实的回填土,沟底应平整,坡度应顺畅,不得有坚硬的物体、块石等3管沟岩石基底要求如沟基为岩石、不易清除的块石或为砾石时,沟底应下挖 100mm~200mm,填铺细砂或粒径不大于 5mm 的细土,夯实到沟底标高后,方可进行管道敷设4管沟回填土要求管沟回填土,管顶上部 200mm 以内应用砂子或无块石及冻土块的土,并不得用机械回填；管顶上部 500mm 以内不得回填直径大于 100mm 的块石和冻土块；500mm 以上部分回填土中的块石或冻土块不得集中。上部用机械回填时,机械不得在管沟上行走5井室的施工要求井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时,基层应为素土夯实；在地下水位以下时,基层应打 100mm 厚的混凝土底板。砌筑应采纳水泥砂浆,内表面抹灰后应严密不透水6井室井室内应严密，不透水，管道穿过井壁处,应用水泥砂浆分两次填塞严密、抹平,不得渗漏施工单位检查结果项目专业质量检查员： 项目专业技术负责人： 年 月 日 监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人） 年 月 日
