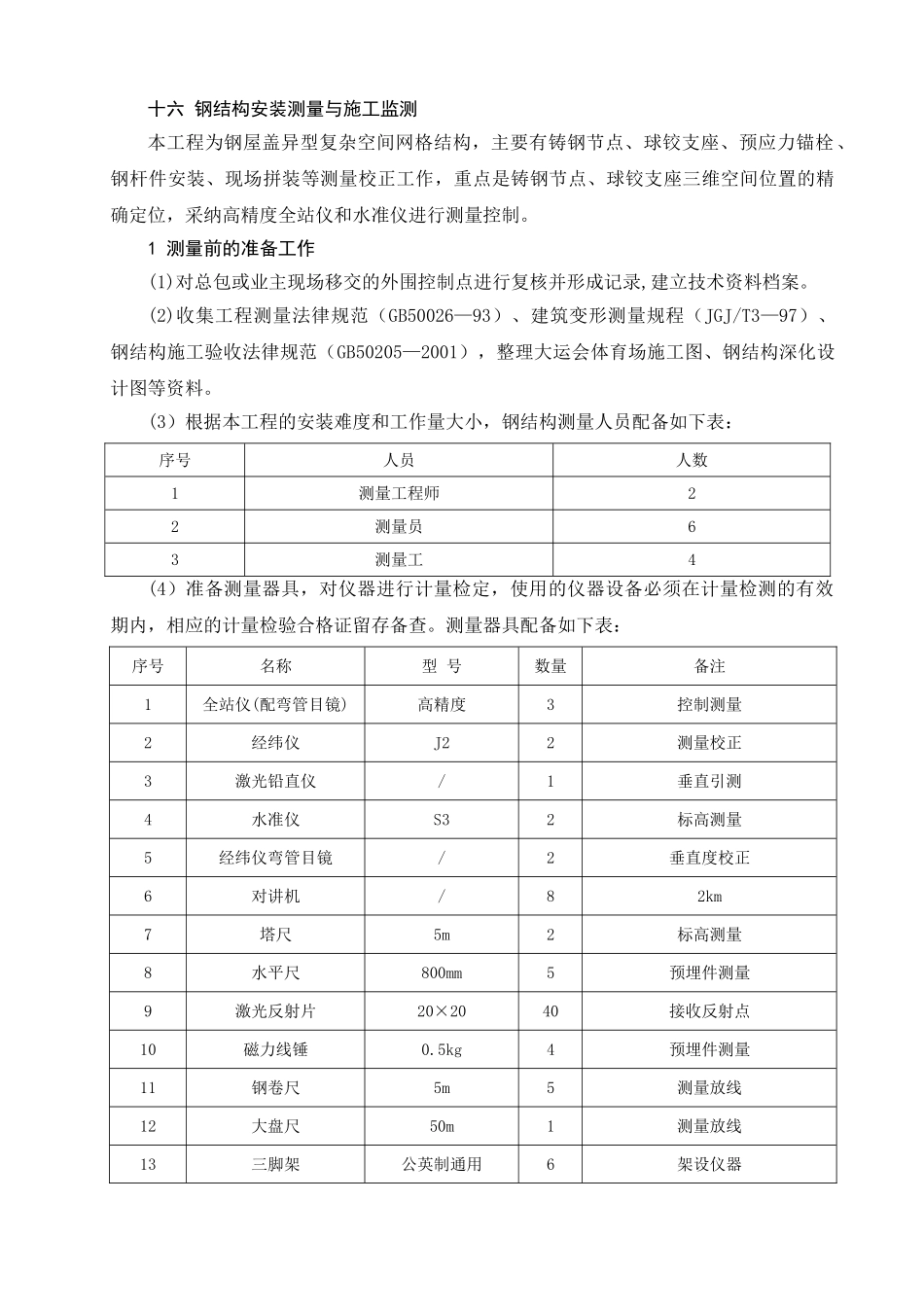

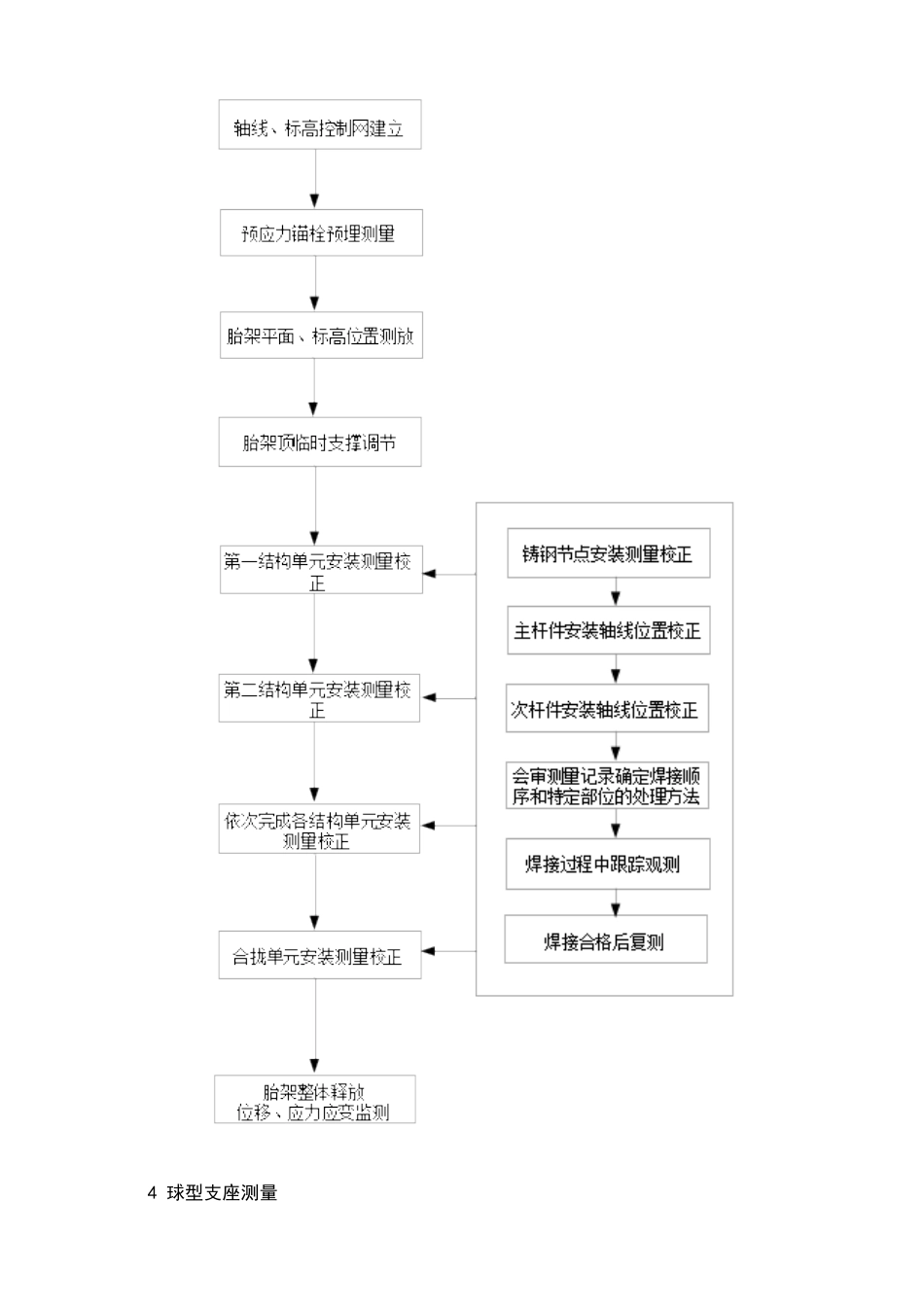

十六 钢结构安装测量与施工监测本工程为钢屋盖异型复杂空间网格结构，主要有铸钢节点、球铰支座、预应力锚栓、钢杆件安装、现场拼装等测量校正工作，重点是铸钢节点、球铰支座三维空间位置的精确定位，采纳高精度全站仪和水准仪进行测量控制。1 测量前的准备工作(1)对总包或业主现场移交的外围控制点进行复核并形成记录,建立技术资料档案。 (2)收集工程测量法律规范（GB50026—93）、建筑变形测量规程（JGJ/T3—97）、钢结构施工验收法律规范（GB50205—2001），整理大运会体育场施工图、钢结构深化设计图等资料。(3）根据本工程的安装难度和工作量大小，钢结构测量人员配备如下表：序号人员人数1测量工程师22测量员63测量工4(4）准备测量器具，对仪器进行计量检定，使用的仪器设备必须在计量检测的有效期内，相应的计量检验合格证留存备查。测量器具配备如下表：序号名称型 号数量备注1全站仪(配弯管目镜)高精度3控制测量2经纬仪J22测量校正3激光铅直仪/1垂直引测4水准仪S32标高测量5经纬仪弯管目镜/2垂直度校正6对讲机/82km7塔尺5m2标高测量8水平尺800mm5预埋件测量9激光反射片20×2040接收反射点10磁力线锤0.5kg4预埋件测量11钢卷尺5m5测量放线12大盘尺50m1测量放线13三脚架公英制通用6架设仪器2 测量控制网的建立根据总承包单位提供的基准点，在建筑外围建立钢结构施工测量控制网，平面坐标和高程控制点合二为一点，然后引测轴线到混凝土看台上的铸钢节点位置，经复测平差闭合后将平面点位作好油漆标记。根据外围的六个标高基准点，用水准仪引测+1.00M 标高线到各区域建筑物墙面，各引测点采纳往返观测，经复测闭合后作用油漆标记。钢结构安装测量控制网布设如下：钢结构安装测量控制网3 吊装测量程序4 球型支座测量球型支座安装前，用全站仪和水准仪测放轴线和标高在底板和混凝土柱顶。球型支座安装测量步骤如下：球型支座预埋测量方法如下：（1）柱顶套架定位埋件的预埋（2）锚栓安装（固定于柱顶埋件）（3）浇混凝土前校正测量（4）基础面轴线测放棱镜（5）基础面标高复测（6）底板三维坐标测量测量5 屋盖安装测量钢屋盖安装测量主要包括：临时支撑胎架、铸钢节点、主次杆件的安装定位与校正、胎架整体释放时的位移、应力应变监测。5.1 铸钢节点安装测量流程铸钢节点安装测量流程如下：5.2 临时支撑胎架安装定位与校正测量根据测量控制点，用全站仪投放出临时胎架的轴线和标高于基础底板面，并用墨线标识。胎架安装就位后用两台...
