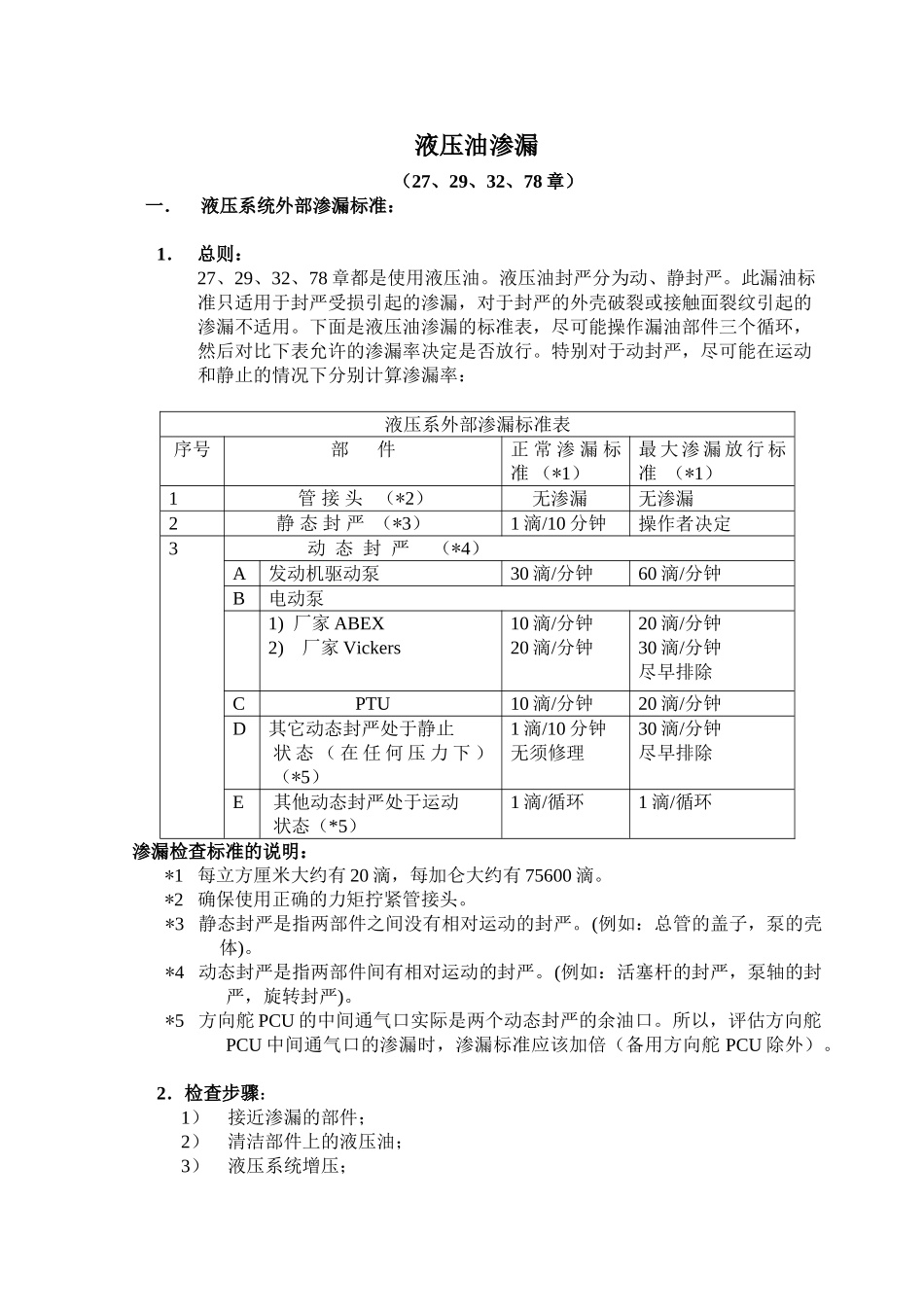

液压油渗漏（27、29、32、78 章）一． 液压系统外部渗漏标准：1． 总则：27、29、32、78 章都是使用液压油。液压油封严分为动、静封严。此漏油标准只适用于封严受损引起的渗漏，对于封严的外壳破裂或接触面裂纹引起的渗漏不适用。下面是液压油渗漏的标准表，尽可能操作漏油部件三个循环，然后对比下表允许的渗漏率决定是否放行。特别对于动封严，尽可能在运动和静止的情况下分别计算渗漏率：液压系外部渗漏标准表序号 部 件正 常 渗 漏 标准 （*1） 最 大 渗 漏 放 行 标准 （*1）1管 接 头 （*2）无渗漏无渗漏2静 态 封 严 （*3）1 滴/10 分钟操作者决定3 动 态 封 严 （*4）A发动机驱动泵30 滴/分钟60 滴/分钟B电动泵1) 厂家 ABEX2) 厂家 Vickers10 滴/分钟20 滴/分钟20 滴/分钟30 滴/分钟尽早排除CPTU10 滴/分钟20 滴/分钟D其它动态封严处于静止状 态 （ 在 任 何 压 力 下 ）（*5） 1 滴/10 分钟无须修理30 滴/分钟尽早排除E其他动态封严处于运动状态（*5）1 滴/循环1 滴/循环渗漏检查标准的说明： *1 每立方厘米大约有 20 滴，每加仑大约有 75600 滴。 *2 确保使用正确的力矩拧紧管接头。 *3 静态封严是指两部件之间没有相对运动的封严。(例如：总管的盖子，泵的壳体)。 *4 动态封严是指两部件间有相对运动的封严。(例如：活塞杆的封严，泵轴的封严，旋转封严)。 *5 方向舵 PCU 的中间通气口实际是两个动态封严的余油口。所以，评估方向舵PCU 中间通气口的渗漏时，渗漏标准应该加倍（备用方向舵 PCU 除外）。 2．检查步骤：1） 接近渗漏的部件；2） 清洁部件上的液压油；3） 液压系统增压；4） 计算渗漏率，参照液压系外部渗漏标准表，以确定是否放行。注：如有可能，作动部件大约三个循环，以便得到真实的渗漏率；对于动态封严，假如可能应检查部件运动时的渗漏量和部件停止时的渗漏量。5） 若渗漏超过限制值，应修理；6） 断开液压压力。二． 飞控系统液压油渗漏1．主操纵面、前缘、扰流板的 PCU 光杆部分漏油，按动封严标准执行。 2． 后缘襟翼液压驱动组件：1） 在液压马达与 FPU 之间渗漏应按静封严放行。2） 由于在 FPU 内部装的是红油(5606)或 BMS3-32, 假如出现漏油可直接放行，但航后必需修理渗漏。 3． 后缘襟翼传动齿轮箱：内部装的是红油(5606)或 BMS3-32,假如出现漏油可直接放行，但航后必需修理渗漏。 4． 飞控其它...
