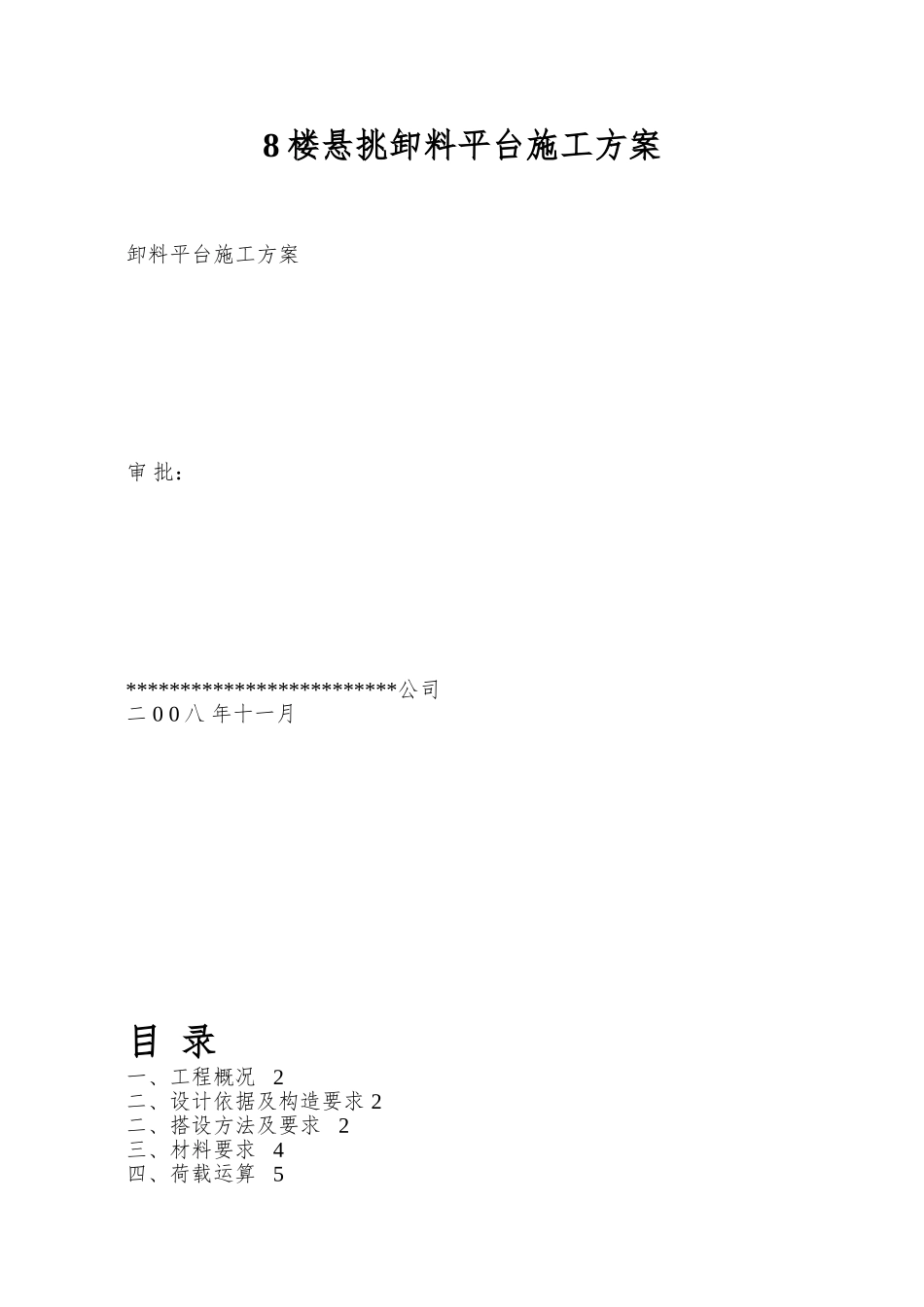

8楼悬挑卸料平台施工方案

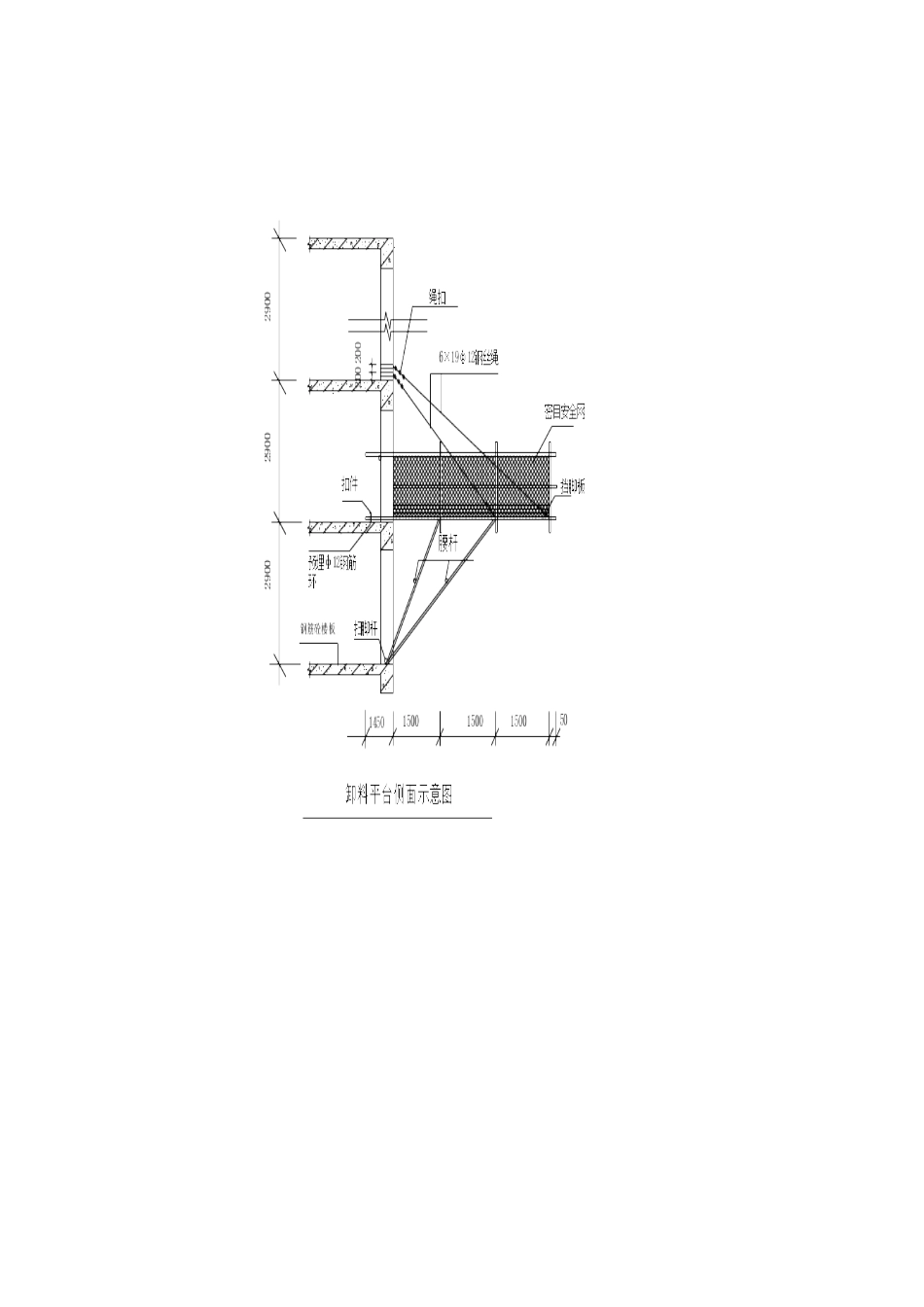

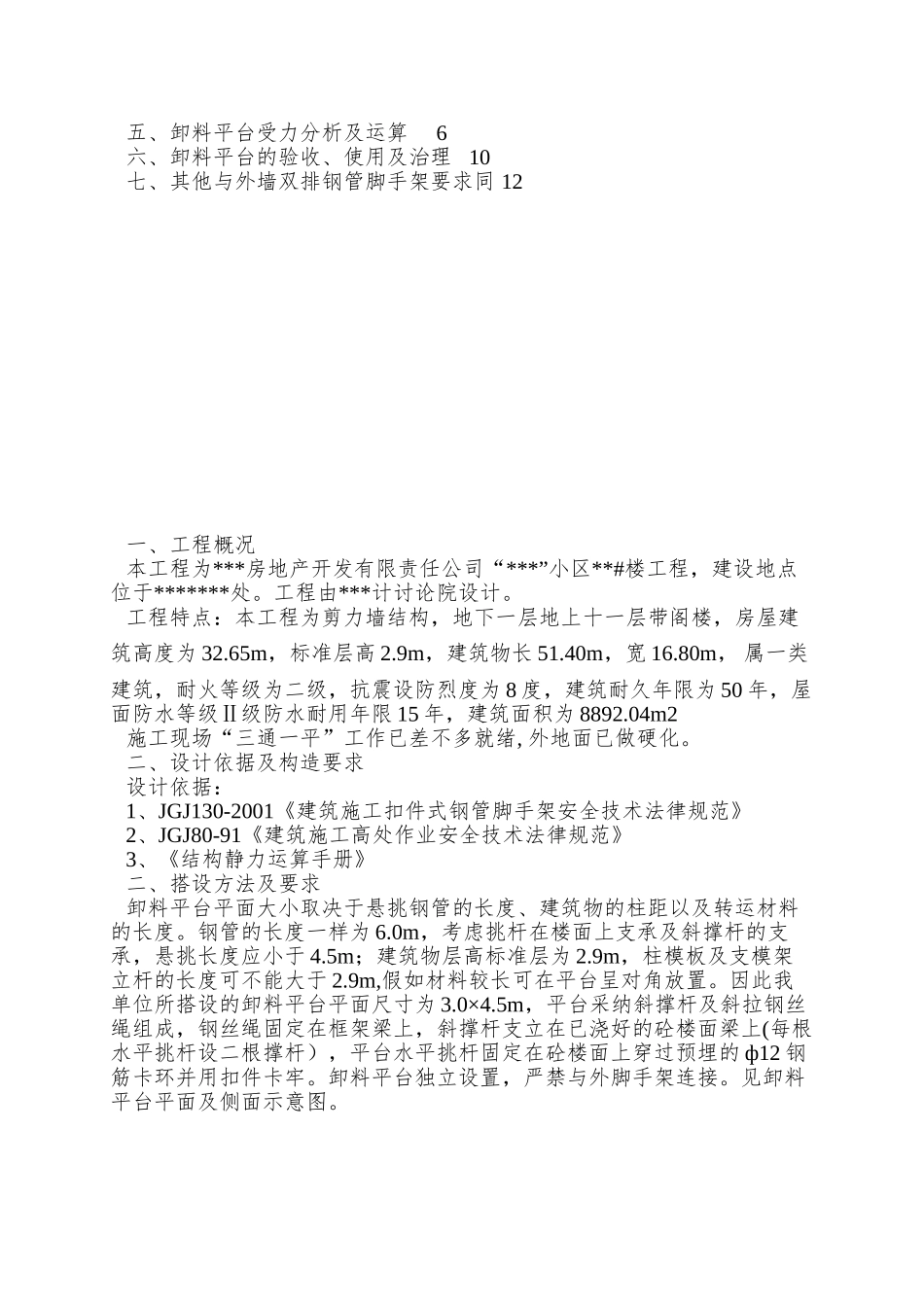

8 楼悬挑卸料平台施工方案卸料平台施工方案 审 批： *************************公司二 0 0 八 年十一月目 录一、工程概况 2二、设计依据及构造要求 2二、搭设方法及要求 2三、材料要求 4四、荷载运算 5五、卸料平台受力分析及运算6六、卸料平台的验收、使用及治理 10七、其他与外墙双排钢管脚手架要求同 12一、工程概况本工程为***房地产开发有限责任公司“***”小区**#楼工程，建设地点位于*******处。工程由***计讨论院设计。工程特点：本工程为剪力墙结构，地下一层地上十一层带阁楼，房屋建筑高度为 32.65m，标准层高 2.9m，建筑物长 51.40m，宽 16.80m， 属一类建筑，耐火等级为二级，抗震设防烈度为 8 度，建筑耐久年限为 50 年，屋面防水等级Ⅱ级防水耐用年限 15 年，建筑面积为 8892.04m2施工现场“三通一平”工作已差不多就绪, 外地面已做硬化。二、设计依据及构造要求设计依据：1、JGJ130-2001《建筑施工扣件式钢管脚手架安全技术法律规范》2、JGJ80-91《建筑施工高处作业安全技术法律规范》3、《结构静力运算手册》二、搭设方法及要求卸料平台平面大小取决于悬挑钢管的长度、建筑物的柱距以及转运材料的长度。钢管的长度一样为 6.0m，考虑挑杆在楼面上支承及斜撑杆的支承，悬挑长度应小于 4.5m；建筑物层高标准层为 2.9m，柱模板及支模架立杆的长度可不能大于 2.9m,假如材料较长可在平台呈对角放置。因此我单位所搭设的卸料平台平面尺寸为 3.0×4.5m，平台采纳斜撑杆及斜拉钢丝绳组成，钢丝绳固定在框架梁上，斜撑杆支立在已浇好的砼楼面梁上(每根水平挑杆设二根撑杆），平台水平挑杆固定在砼楼面上穿过预埋的 ф12 钢筋卡环并用扣件卡牢。卸料平台独立设置，严禁与外脚手架连接。见卸料平台平面及侧面示意图。三、材料要求1、Φ48×3.5 钢管应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A 钢的规定，钢管选用外径 48mm，壁厚 3.5mm 的焊接钢管。 2、扣件应符合《钢管脚手架扣件》（GB15831）现行国家标准，在螺栓拧紧扭力矩达 65N·m 时不发生破坏；根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采纳机械性能不低于 KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净；扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm；扣件活动部位应能灵活转动...
