90m3甲醇贮罐现场组装施工工艺-secret

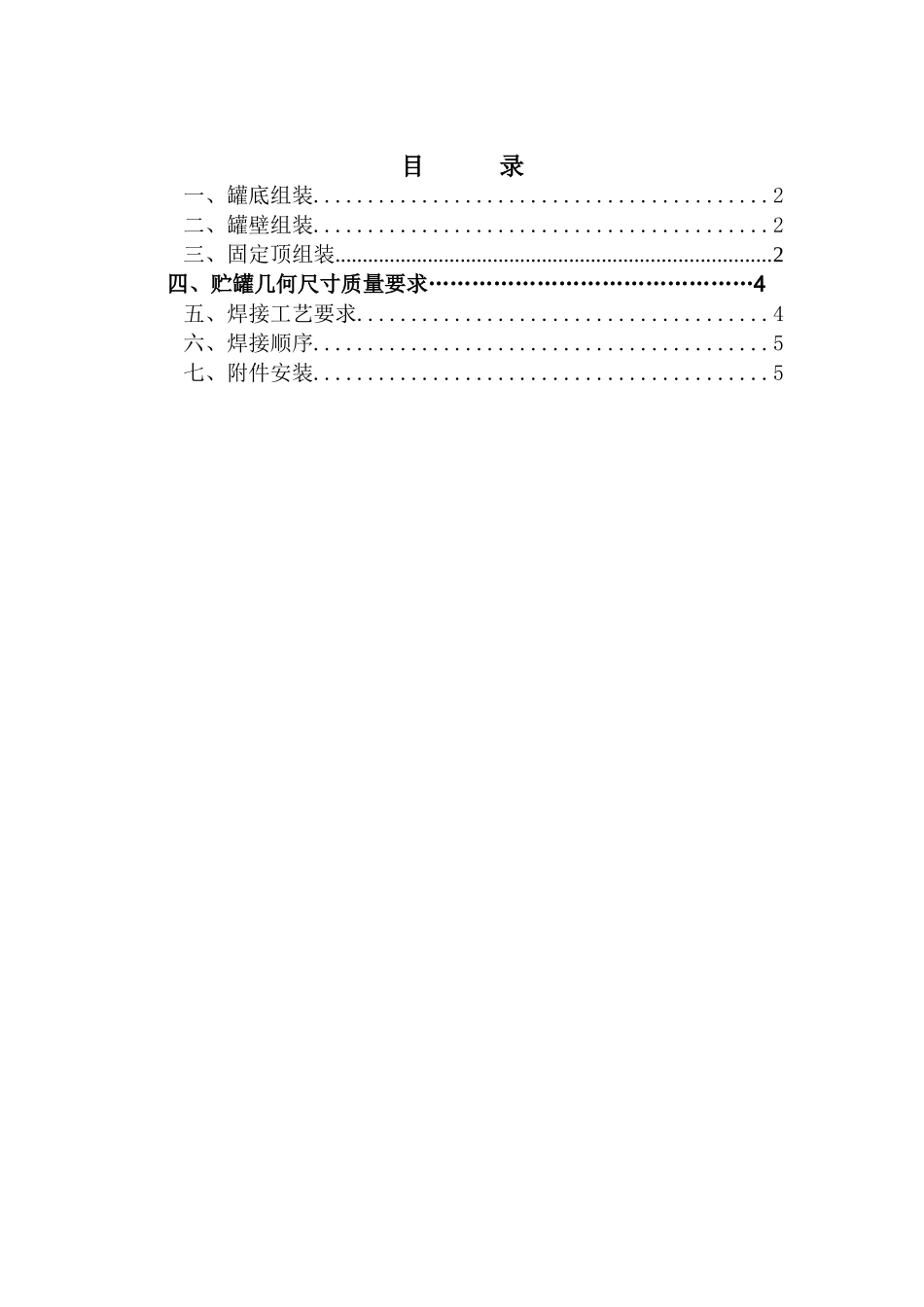

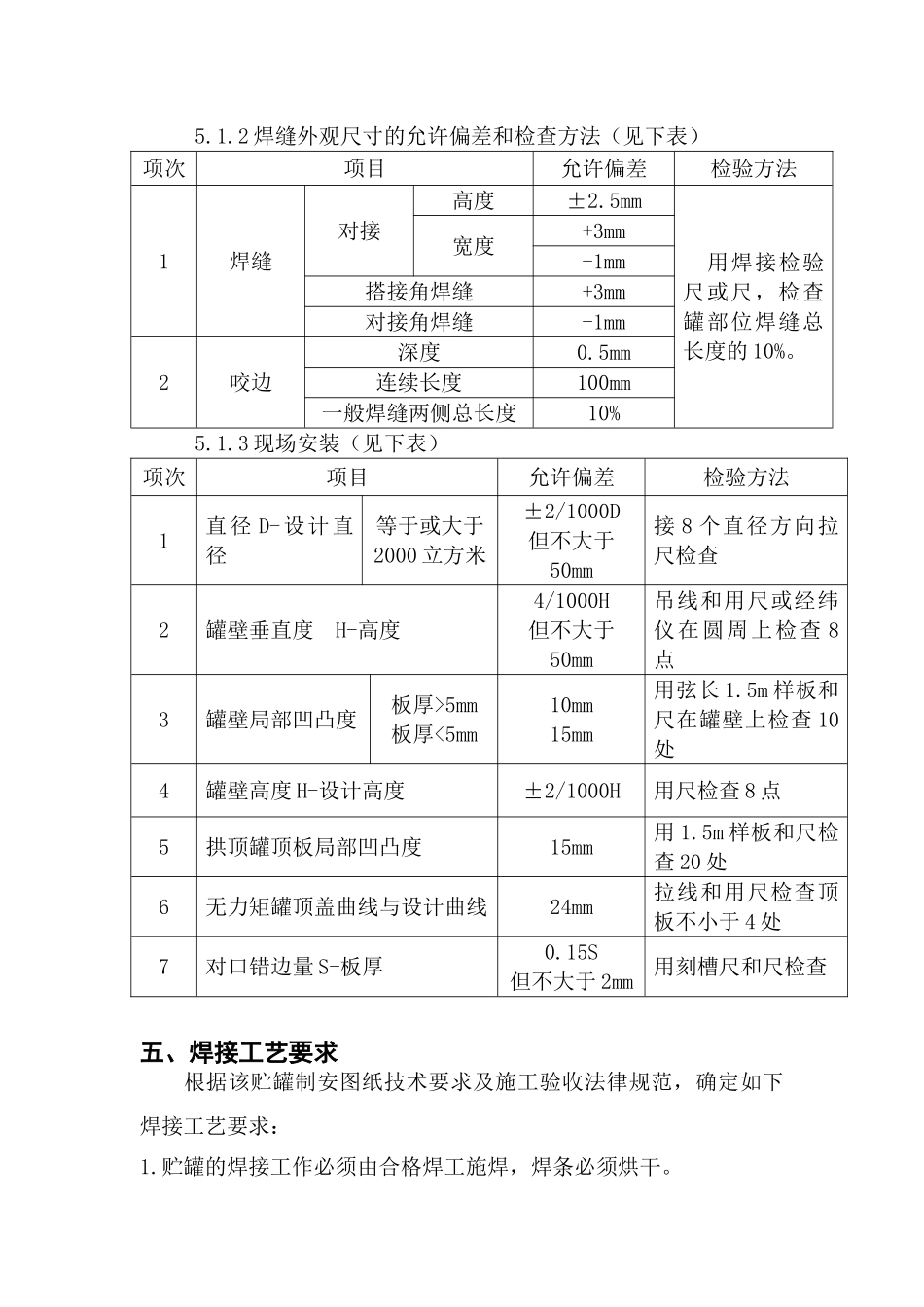

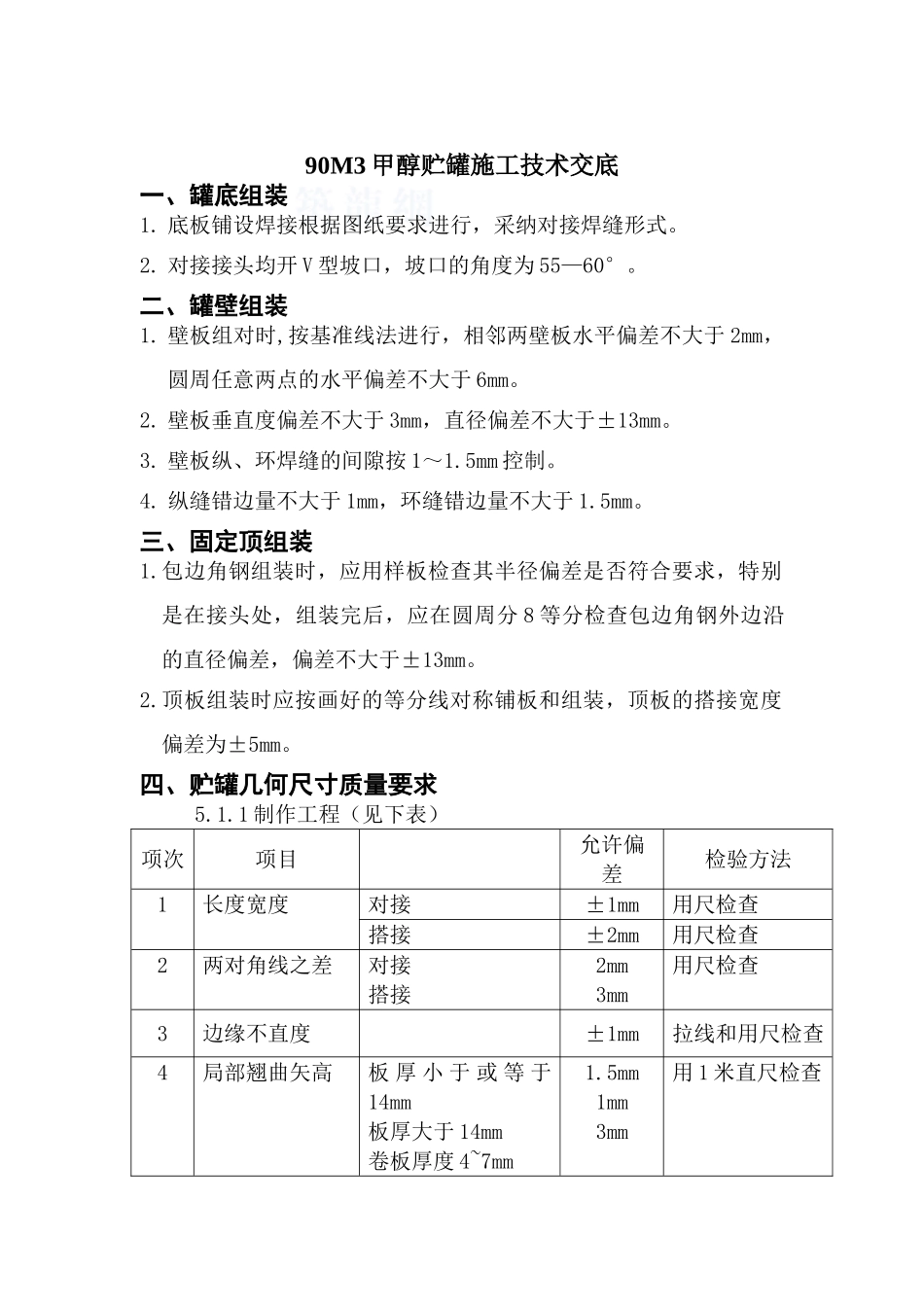

目 录一、罐底组装..........................................2二、罐壁组装..........................................2三、固定顶组装................................................................................2 四、贮罐几何尺寸质量要求………………………………………4五、焊接工艺要求......................................4六、焊接顺序..........................................5七、附件安装..........................................590M3 甲醇贮罐施工技术交底一、罐底组装1. 底板铺设焊接根据图纸要求进行，采纳对接焊缝形式。2. 对接接头均开 V 型坡口，坡口的角度为 55—60°。二、罐壁组装1. 壁板组对时,按基准线法进行，相邻两壁板水平偏差不大于 2mm，圆周任意两点的水平偏差不大于 6mm。2. 壁板垂直度偏差不大于 3mm，直径偏差不大于±13mm。3. 壁板纵、环焊缝的间隙按 1～1.5mm 控制。4. 纵缝错边量不大于 1mm，环缝错边量不大于 1.5mm。三、固定顶组装1.包边角钢组装时，应用样板检查其半径偏差是否符合要求，特别是在接头处，组装完后，应在圆周分 8 等分检查包边角钢外边沿的直径偏差，偏差不大于±13mm。2.顶板组装时应按画好的等分线对称铺板和组装，顶板的搭接宽度偏差为±5mm。四、贮罐几何尺寸质量要求5.1.1 制作工程（见下表）项次项目允许偏差检验方法1长度宽度对接±1mm用尺检查搭接±2mm用尺检查2两对角线之差对接搭接2mm3mm用尺检查3边缘不直度±1mm拉线和用尺检查4局部翘曲矢高板 厚 小 于 或 等 于14mm板厚大于 14mm卷板厚度 4~7mm1.5mm1mm3mm用 1 米直尺检查5.1.2 焊缝外观尺寸的允许偏差和检查方法（见下表）项次项目允许偏差检验方法1焊缝对接高度±2.5mm用焊接检验尺或尺，检查罐部位焊缝总长度的 10%。宽度+3mm-1mm搭接角焊缝+3mm对接角焊缝-1mm2咬边深度0.5mm连续长度100mm一般焊缝两侧总长度10%5.1.3 现场安装（见下表）项次项目允许偏差检验方法1直径 D-设计直径等于或大于2000 立方米±2/1000D但不大于50mm接 8 个直径方向拉尺检查2罐壁垂直度 H-高度4/1000H但不大于50mm吊线和用尺或经纬仪在圆周上检查 8点3罐壁局部凹凸度板厚>5mm板厚<5mm10mm15mm用弦长 1.5m 样板和尺在罐壁上检查 10处4罐壁高度 H-设计高度±2/1000H用尺检查 8 点5拱顶罐顶板局部凹凸度15mm用 1.5m 样板和尺检查 20 处6无力矩罐顶盖曲线与设计曲线24mm拉线...
