94+180+94m预应力混凝土连续刚构桥设计说明

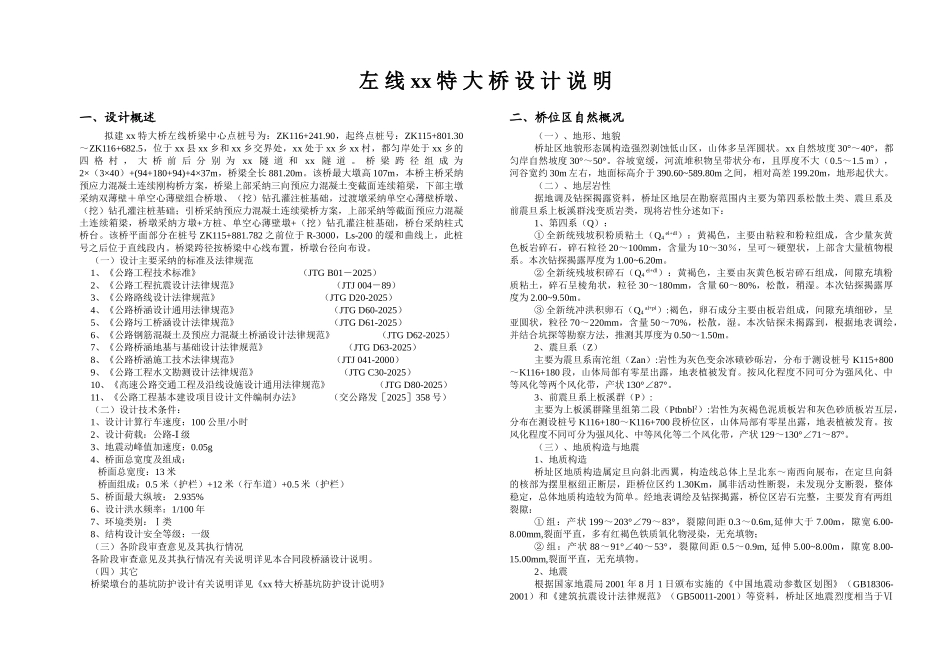

左 线 xx 特 大 桥 设 计 说 明一、设计概述拟建 xx 特大桥左线桥梁中心点桩号为：ZK116+241.90，起终点桩号：ZK115+801.30～ZK116+682.5，位于 xx 县 xx 乡和 xx 乡交界处，xx 处于 xx 乡 xx 村，都匀岸处于 xx 乡的四 格 村 ， 大 桥 前 后 分 别 为 xx 隧 道 和 xx 隧 道 。 桥 梁 跨 径 组 成 为2×（3×40）+(94+180+94)+4×37m，桥梁全长 881.20m。该桥最大墩高 107m，本桥主桥采纳预应力混凝土连续刚构桥方案，桥梁上部采纳三向预应力混凝土变截面连续箱梁，下部主墩采纳双薄壁＋单空心薄壁组合桥墩、（挖）钻孔灌注桩基础，过渡墩采纳单空心薄壁桥墩、（挖）钻孔灌注桩基础；引桥采纳预应力混凝土连续梁桥方案，上部采纳等截面预应力混凝土连续箱梁，桥墩采纳方墩+方桩、单空心薄壁墩+（挖）钻孔灌注桩基础，桥台采纳柱式桥台。该桥平面部分在桩号 ZK115+881.782 之前位于 R-3000，Ls-200 的缓和曲线上，此桩号之后位于直线段内。桥梁跨径按桥梁中心线布置，桥墩台径向布设。（一）设计主要采纳的标准及法律规范1、《公路工程技术标准》 （JTG B01－2025）2、《公路工程抗震设计法律规范》 （JTJ 004－89）3、《公路路线设计法律规范》 （JTG D20-2025）4、《公路桥涵设计通用法律规范》 （JTG D60-2025）5、《公路圬工桥涵设计法律规范》 （JTG D61-2025）6、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》 （JTG D62-2025）7、《公路桥涵地基与基础设计法律规范》 （JTG D63-2025）8、《公路桥涵施工技术法律规范》 （JTJ 041-2000）9、《公路工程水文勘测设计法律规范》 （JTG C30-2025）10、《高速公路交通工程及沿线设施设计通用法律规范》 （JTG D80-2025）11、《公路工程基本建设项目设计文件编制办法》 （交公路发［2025］358 号）（二）设计技术条件：1、设计计算行车速度：100 公里/小时2、设计荷载：公路-Ⅰ 级3、地震动峰值加速度：0.05g4、桥面总宽度及组成： 桥面总宽度：13 米 桥面组成：0.5 米（护栏）+12 米（行车道）+0.5 米（护栏）5、桥面最大纵坡： 2.935%6、设计洪水频率：1/100 年7、环境类别：Ⅰ类8、结构设计安全等级：一级（三）各阶段审查意见及其执行情况各阶段审查意见及其执行情况有关说明详见本合同段桥涵设计说明。（四）其它桥梁墩台的基坑防护设计有关说明详见《xx 特大桥基坑防护设计说明》二、桥位区自...
