ABB变频器现场调试步骤

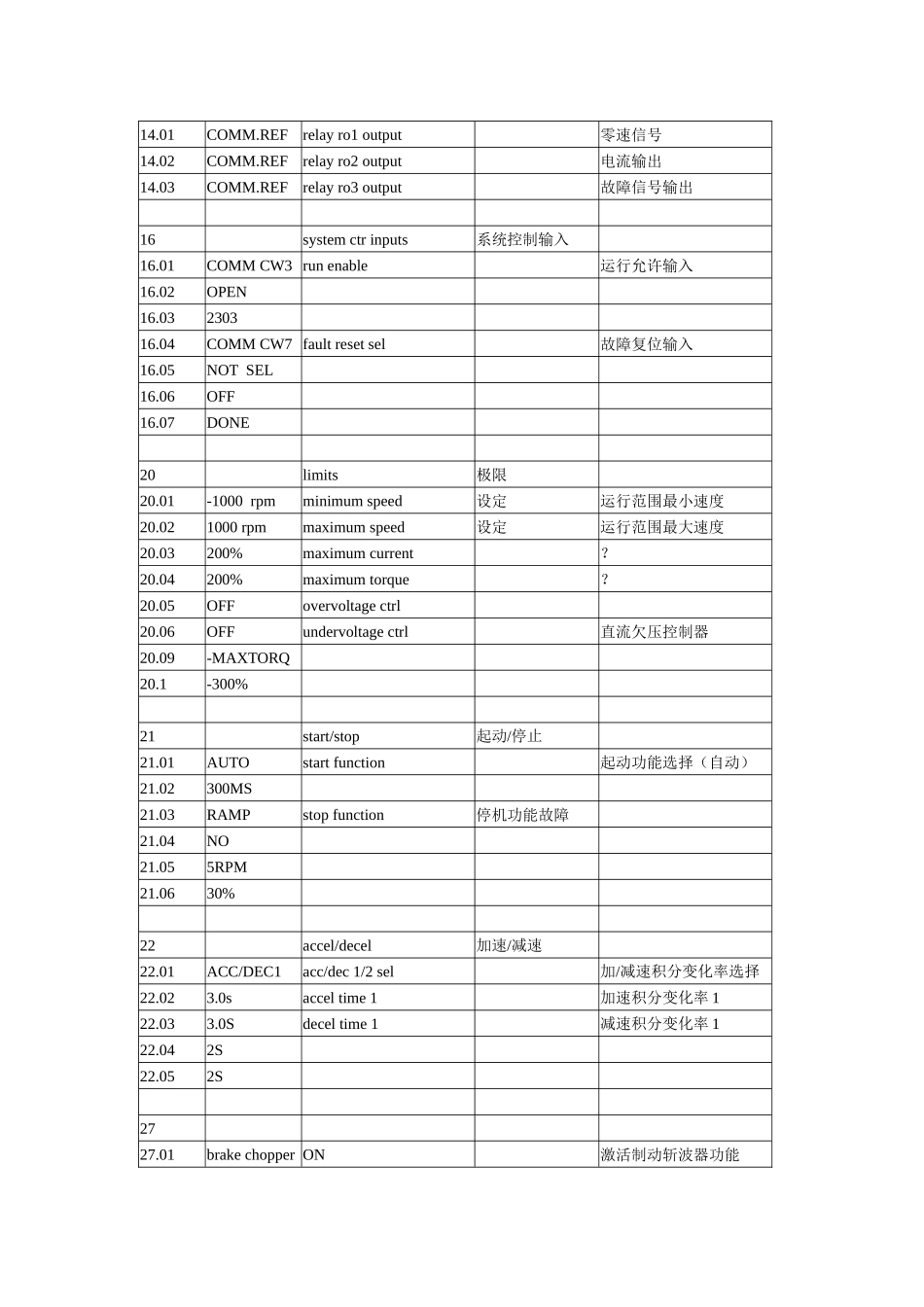

ABB 变频器现场调试步骤一、检查变频器接线1 检查变频器输入线输出线有没有接颠倒。线路接颠倒，将烧毁变频器元件2 检查变频器外接斩波器或外接制动电阻外接斩波器，变频器的接线端子（UDC+，UDC-）外接制动电阻，变频器的接线端子（R+，R-）内置斩波器时，制动电阻悟接到（UDC+，UDC-）时，将烧毁变频器内充电电阻3 检查变频器输入点(+24V)与控制屏内的沟通电是否短路。4 假如变频器带编码器,编码器线路先不要投入。二 电机辩识(以起升宏 CRANE 为例)1 记录电机名牌参数。2 电机的机械接手拖开(stardard 方式)3 变频器上电4 更改 10.1=INTERNAL 假如不设此参数, 辩识过程中报 BRAKE FLT 故障5 更改 16.09=OFF假如不设此参数, 辩识过程中报 DC UNDERVOLT 故障6 传动必须处于 LOCAL 模式 99.02=CRANE 99.03=NO99.04=DTC99.05,06,07,08,09=电机铭牌 99.10=stardard 方式7 参见 ACC 固件手册电机辩识部分进行参数辩识.三 以实验室 ACS800 变频器为例,结合实验室图纸,参数设置列表.通讯方式参数设置参数号设定值含义备注解释小车10 start/stop/dir起动/停止/方向外部控制地10.01COMM.CWext1 start/stop/dir设定ext1 的信号源10.02NOT SELext2 start/stop/dir ext2 的信号源10.03REQUESTdirection设定旋转方向选定 11 reference select给定选择 11.01REF1(rpm)keypad ref sel 有效键盘给定的选择11.02EXT1ext1/ext2 select 外部控制地选择输入3COMM REF 14 relay outputs继电器输出 14.01COMM.REFrelay ro1 output 零速信号14.02COMM.REFrelay ro2 output 电流输出14.03COMM.REFrelay ro3 output 故障信号输出 16 system ctr inputs系统控制输入 16.01COMM CW3 run enable 运行允许输入16.02OPEN 16.032303 16.04COMM CW7 fault reset sel 故障复位输入16.05NOT SEL 16.06OFF 16.07DONE 20 limits极限 20.01-1000 rpmminimum speed设定运行范围最小速度20.021000 rpmmaximum speed设定运行范围最大速度20.03200%maximum current ？20.04200%maximum torque ？20.05OFFovervoltage ctrl 20.06OFFundervoltage ctrl 直流欠压控制器20.09-MAXTORQ 20.1-300% 21 start/stop起动/停止 21.01AUTOstart function 起动功能选择（自动）21.02300MS 21.03RAMPstop function停机功能故障 21.04NO 21.055RPM 21.0630% 22 accel/decel加速/减速...
