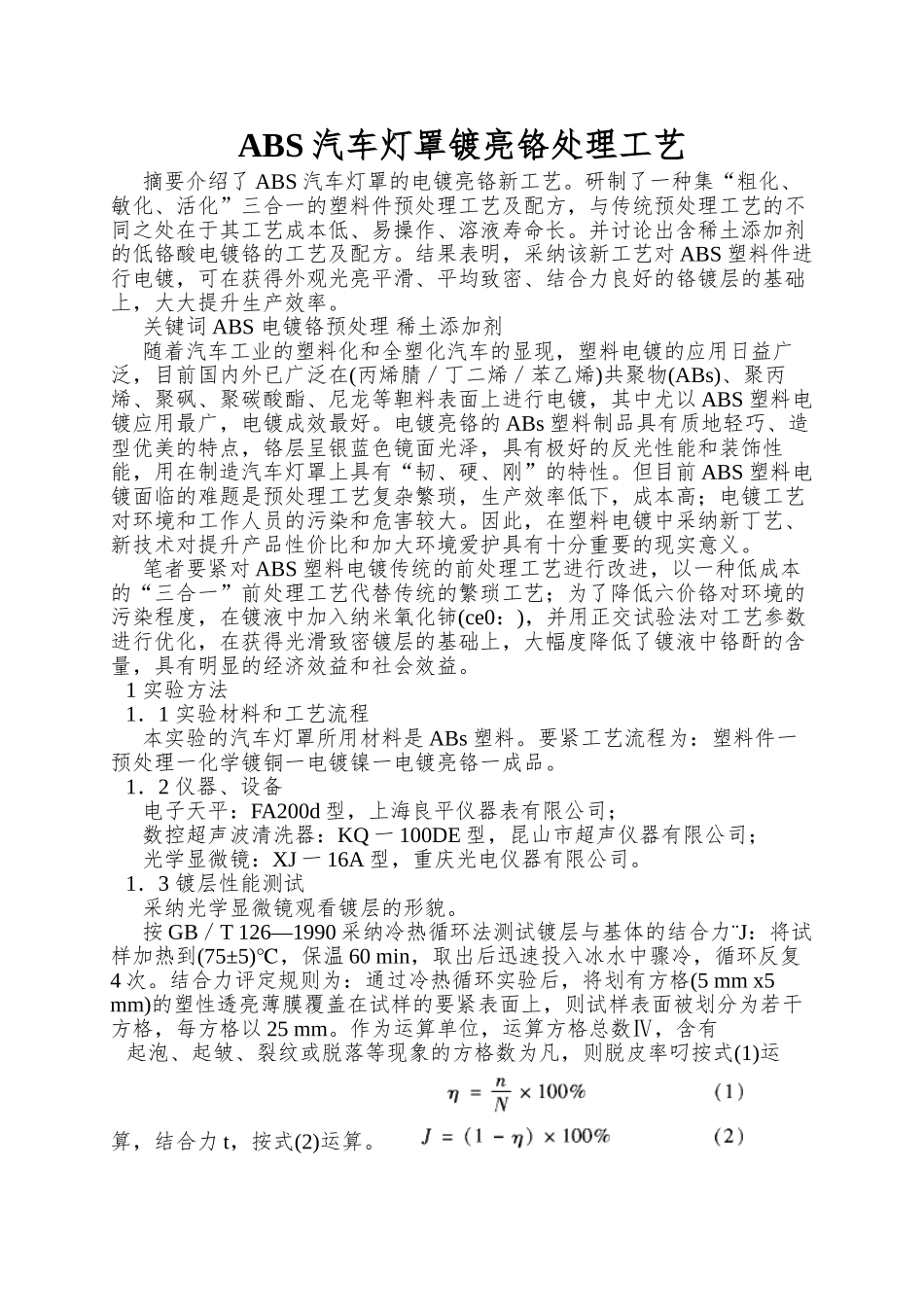

ABS 汽车灯罩镀亮铬处理工艺 摘要介绍了 ABS 汽车灯罩的电镀亮铬新工艺。研制了一种集“粗化、敏化、活化”三合一的塑料件预处理工艺及配方，与传统预处理工艺的不同之处在于其工艺成本低、易操作、溶液寿命长。并讨论出含稀土添加剂的低铬酸电镀铬的工艺及配方。结果表明，采纳该新工艺对 ABS 塑料件进行电镀，可在获得外观光亮平滑、平均致密、结合力良好的铬镀层的基础上，大大提升生产效率。 关键词 ABS 电镀铬预处理 稀土添加剂 随着汽车工业的塑料化和全塑化汽车的显现，塑料电镀的应用日益广泛，目前国内外已广泛在(丙烯腈／丁二烯／苯乙烯)共聚物(ABs)、聚丙烯、聚砜、聚碳酸酯、尼龙等靼料表面上进行电镀，其中尤以 ABS 塑料电镀应用最广，电镀成效最好。电镀亮铬的 ABs 塑料制品具有质地轻巧、造型优美的特点，铬层呈银蓝色镜面光泽，具有极好的反光性能和装饰性能，用在制造汽车灯罩上具有“韧、硬、刚”的特性。但目前 ABS 塑料电镀面临的难题是预处理工艺复杂繁琐，生产效率低下，成本高；电镀工艺对环境和工作人员的污染和危害较大。因此，在塑料电镀中采纳新丁艺、新技术对提升产品性价比和加大环境爱护具有十分重要的现实意义。 笔者要紧对 ABS 塑料电镀传统的前处理工艺进行改进，以一种低成本的“三合一”前处理工艺代替传统的繁琐工艺；为了降低六价铬对环境的污染程度，在镀液中加入纳米氧化铈(ce0：)，并用正交试验法对工艺参数进行优化，在获得光滑致密镀层的基础上，大幅度降低了镀液中铬酐的含量，具有明显的经济效益和社会效益。1 实验方法1．1 实验材料和工艺流程 本实验的汽车灯罩所用材料是 ABs 塑料。要紧工艺流程为：塑料件一预处理一化学镀铜一电镀镍一电镀亮铬一成品。1．2 仪器、设备 电子天平：FA200d 型，上海良平仪器表有限公司； 数控超声波清洗器：KQ 一 100DE 型，昆山市超声仪器有限公司； 光学显微镜：XJ 一 16A 型，重庆光电仪器有限公司。1．3 镀层性能测试 采纳光学显微镜观看镀层的形貌。 按 GB／T 126—1990 采纳冷热循环法测试镀层与基体的结合力¨J：将试样加热到(75±5)℃，保温 60 min，取出后迅速投入冰水中骤冷，循环反复4 次。结合力评定规则为：通过冷热循环实验后，将划有方格(5 mm x5 mm)的塑性透亮薄膜覆盖在试样的要紧表面上，则试样表面被划分为若干方格，每方格以 25 mm。作为运算单位，运算方格总数Ⅳ，含有起泡、起皱、裂纹或脱...
