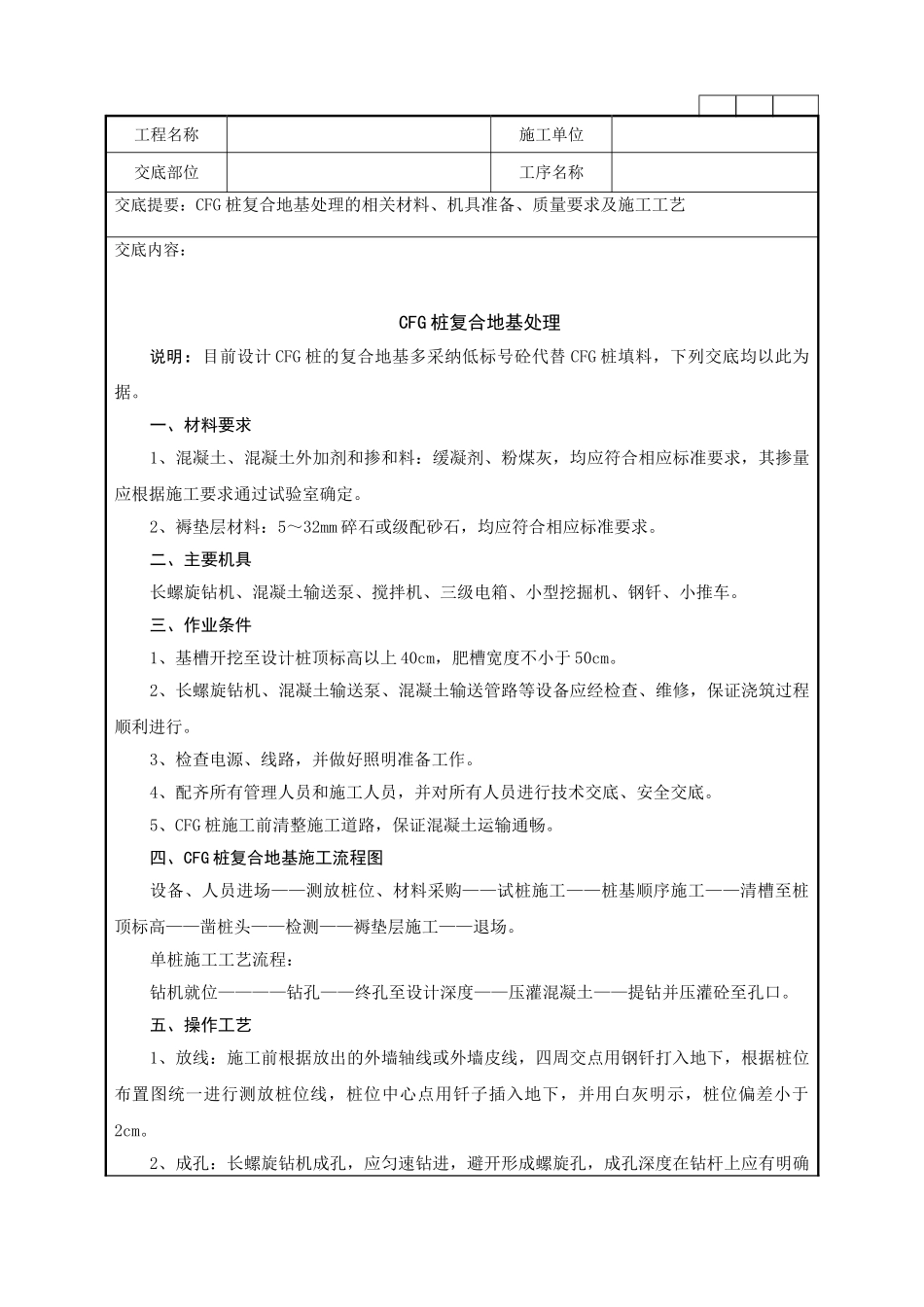

工程名称施工单位交底部位工序名称交底提要：CFG 桩复合地基处理的相关材料、机具准备、质量要求及施工工艺交底内容：CFG 桩复合地基处理说明：目前设计 CFG 桩的复合地基多采纳低标号砼代替 CFG 桩填料，下列交底均以此为据。一、材料要求1、混凝土、混凝土外加剂和掺和料：缓凝剂、粉煤灰，均应符合相应标准要求，其掺量应根据施工要求通过试验室确定。2、褥垫层材料：5～32mm 碎石或级配砂石，均应符合相应标准要求。二、主要机具长螺旋钻机、混凝土输送泵、搅拌机、三级电箱、小型挖掘机、钢钎、小推车。三、作业条件1、基槽开挖至设计桩顶标高以上 40cm，肥槽宽度不小于 50cm。2、长螺旋钻机、混凝土输送泵、混凝土输送管路等设备应经检查、维修，保证浇筑过程顺利进行。3、检查电源、线路，并做好照明准备工作。4、配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。5、CFG 桩施工前清整施工道路，保证混凝土运输通畅。四、CFG 桩复合地基施工流程图设备、人员进场——测放桩位、材料采购——试桩施工——桩基顺序施工——清槽至桩顶标高——凿桩头——检测——褥垫层施工——退场。单桩施工工艺流程：钻机就位————钻孔——终孔至设计深度——压灌混凝土——提钻并压灌砼至孔口。五、操作工艺1、放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打入地下，根据桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。2、成孔：长螺旋钻机成孔，应匀速钻进，避开形成螺旋孔，成孔深度在钻杆上应有明确工程名称施工单位交底部位工序名称交底提要：CFG 桩复合地基处理的相关材料、机具准备、质量要求及施工工艺标记，成孔深度误差不超过 O.1m，确保桩端进入持力层深度大于 200mm：垂直度偏差小于1％。3、砼灌注：成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注砼并保持连续灌注。灌注砼至桩顶时，应适当超过桩顶设计标高 70cm 左右(至槽面上 30cm 左右)，以保证桩顶标高和桩顶砼质量均符合设计要求：灌注砼之前，应检查管路是否顺畅稳固；每班第 1 根桩灌注前，应用水泥砂浆湿润管路。压灌砼时一次提钻高度小于25cm，混凝土埋钻高度大于 1.0m；现场设专人负责检查砼灌注质量及意外情况的处理：商品混凝土进场后应立即灌注(2 小时内)，严禁长时问搁置；保证桩身混凝土至少 24 小时养护，避开扰动；施工过程中应仔细填写...
