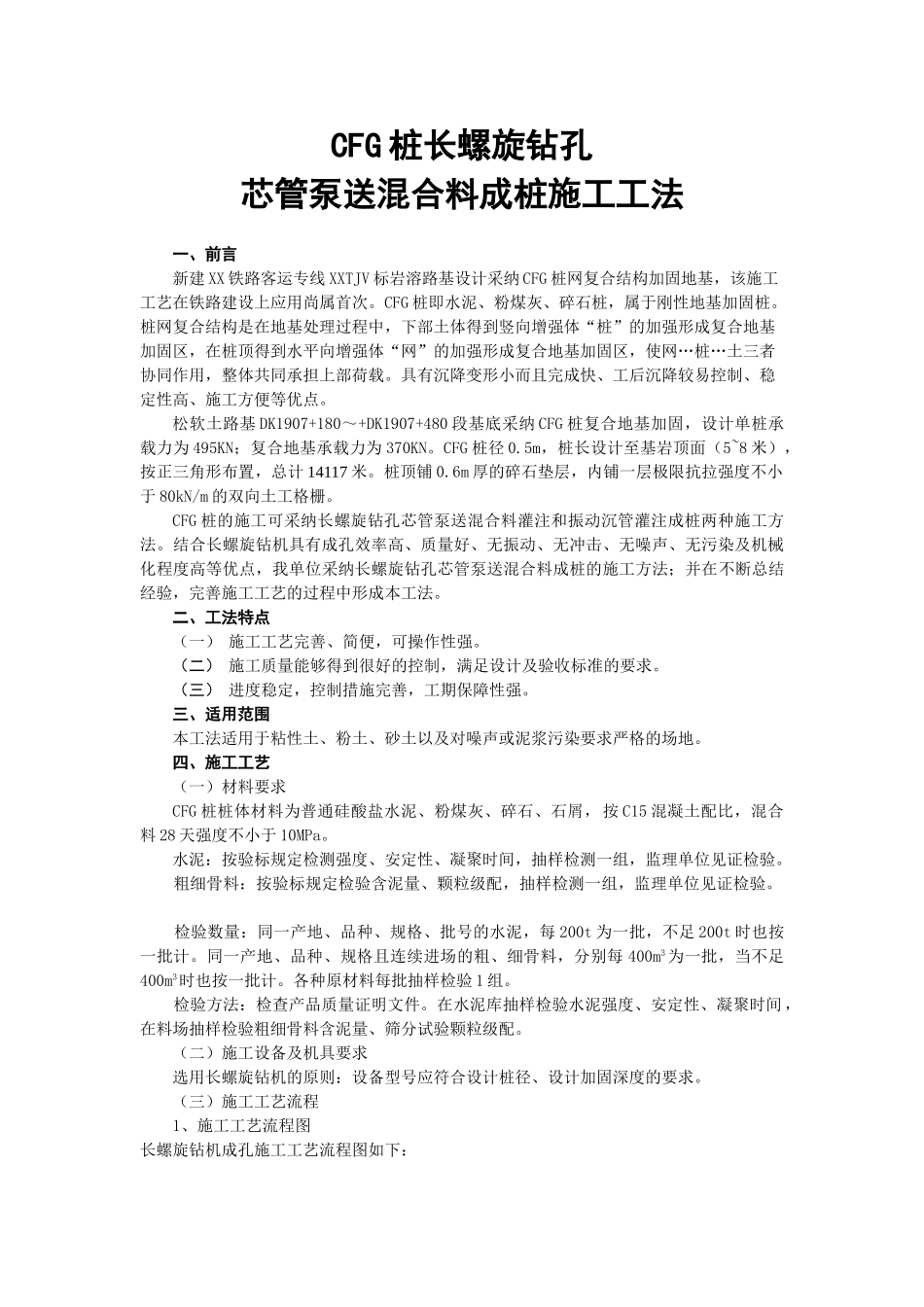

CFG桩长螺旋钻孔芯管泵送混合料成桩施工工法VIP专享

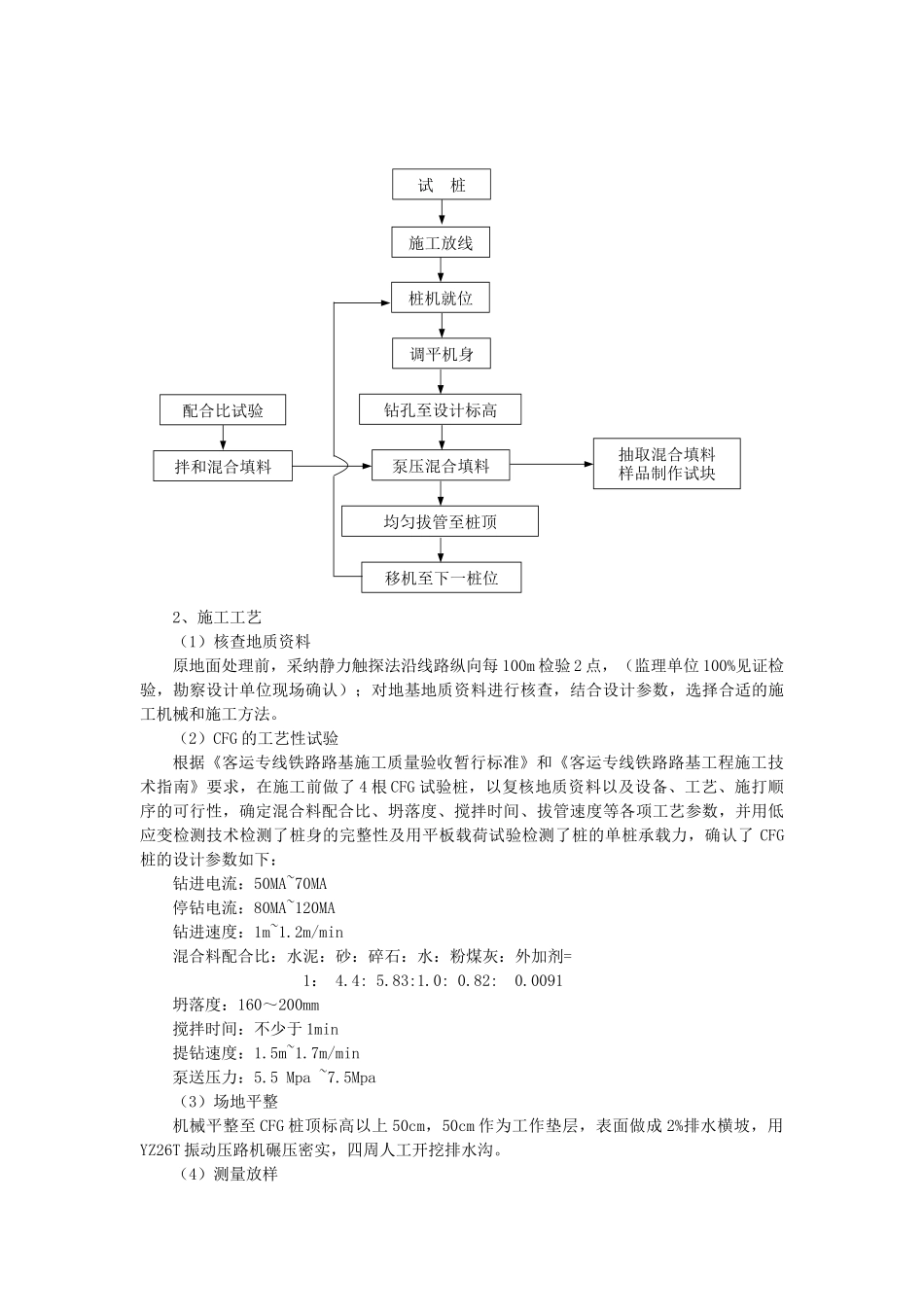

CFG 桩长螺旋钻孔芯管泵送混合料成桩施工工法一、前言新建 XX 铁路客运专线 XXTJV 标岩溶路基设计采纳 CFG 桩网复合结构加固地基，该施工工艺在铁路建设上应用尚属首次。CFG 桩即水泥、粉煤灰、碎石桩，属于刚性地基加固桩。桩网复合结构是在地基处理过程中，下部土体得到竖向增强体“桩”的加强形成复合地基加固区，在桩顶得到水平向增强体“网”的加强形成复合地基加固区，使网…桩…土三者协同作用，整体共同承担上部荷载。具有沉降变形小而且完成快、工后沉降较易控制、稳定性高、施工方便等优点。松软土路基 DK1907+180～+DK1907+480 段基底采纳 CFG 桩复合地基加固，设计单桩承载力为 495KN；复合地基承载力为 370KN。CFG 桩径 0.5m，桩长设计至基岩顶面（5~8 米），按正三角形布置，总计 14117 米。桩顶铺 0.6m 厚的碎石垫层，内铺一层极限抗拉强度不小于 80kN/m 的双向土工格栅。CFG 桩的施工可采纳长螺旋钻孔芯管泵送混合料灌注和振动沉管灌注成桩两种施工方法。结合长螺旋钻机具有成孔效率高、质量好、无振动、无冲击、无噪声、无污染及机械化程度高等优点，我单位采纳长螺旋钻孔芯管泵送混合料成桩的施工方法；并在不断总结经验，完善施工工艺的过程中形成本工法。二、工法特点（一） 施工工艺完善、简便，可操作性强。（二） 施工质量能够得到很好的控制，满足设计及验收标准的要求。（三） 进度稳定，控制措施完善，工期保障性强。三、适用范围本工法适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地。四、施工工艺（一）材料要求CFG 桩桩体材料为普通硅酸盐水泥、粉煤灰、碎石、石屑，按 C15 混凝土配比，混合料 28 天强度不小于 10MPa。水泥：按验标规定检测强度、安定性、凝聚时间，抽样检测一组，监理单位见证检验。 粗细骨料：按验标规定检验含泥量、颗粒级配，抽样检测一组，监理单位见证检验。 检验数量：同一产地、品种、规格、批号的水泥，每 200t 为一批，不足 200t 时也按一批计。同一产地、品种、规格且连续进场的粗、细骨料，分别每 400m3为一批，当不足400m3时也按一批计。各种原材料每批抽样检验 1 组。 检验方法：检查产品质量证明文件。在水泥库抽样检验水泥强度、安定性、凝聚时间，在料场抽样检验粗细骨料含泥量、筛分试验颗粒级配。（二）施工设备及机具要求选用长螺旋钻机的原则：设备型号应符合设计桩径、设计加固深度的要求。（三）施工工艺流程1、施...
