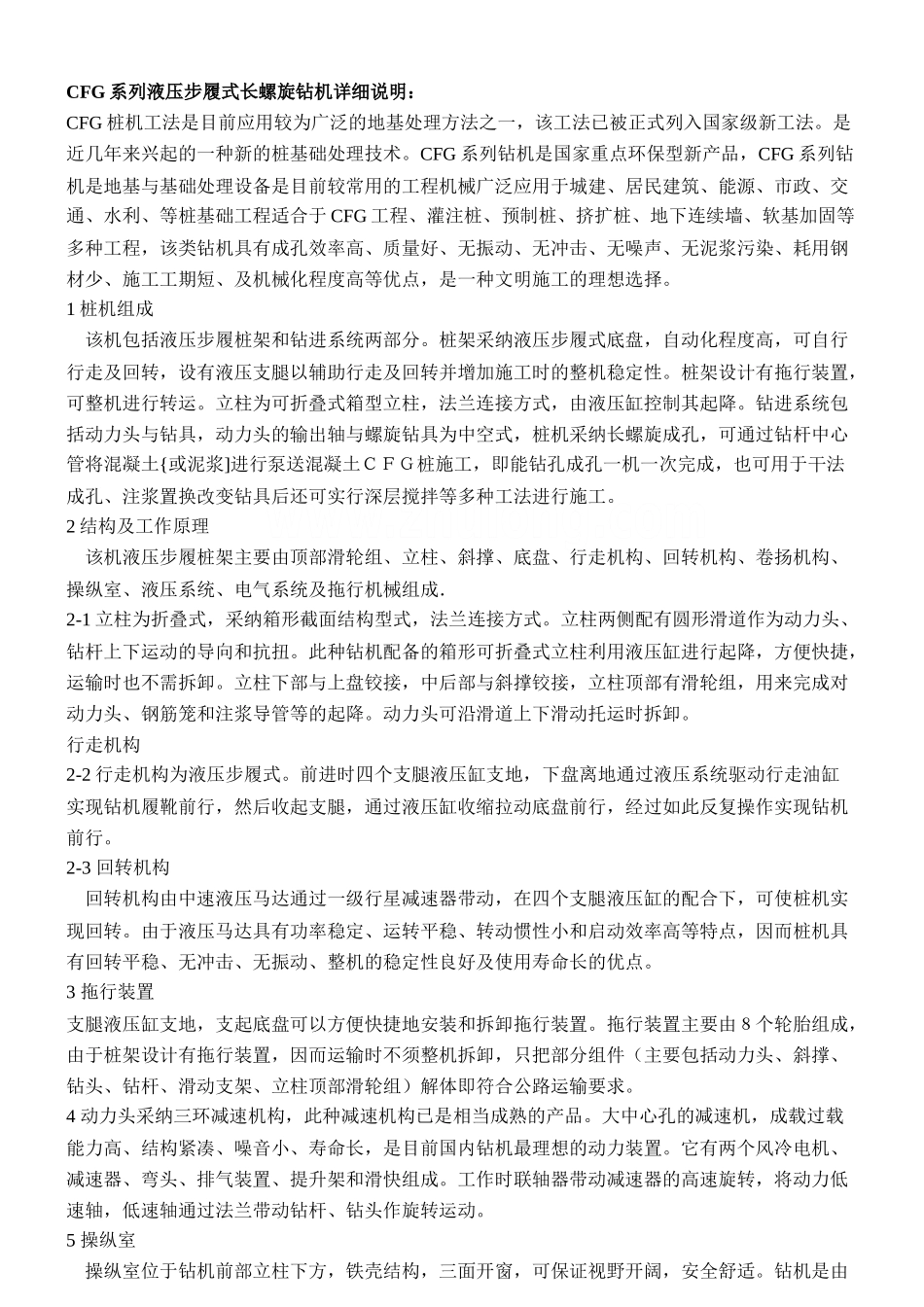

CFG 系列液压步履式长螺旋钻机详细说明：CFG 桩机工法是目前应用较为广泛的地基处理方法之一，该工法已被正式列入国家级新工法。是近几年来兴起的一种新的桩基础处理技术。CFG 系列钻机是国家重点环保型新产品，CFG 系列钻机是地基与基础处理设备是目前较常用的工程机械广泛应用于城建、居民建筑、能源、市政、交通、水利、等桩基础工程适合于 CFG 工程、灌注桩、预制桩、挤扩桩、地下连续墙、软基加固等多种工程，该类钻机具有成孔效率高、质量好、无振动、无冲击、无噪声、无泥浆污染、耗用钢材少、施工工期短、及机械化程度高等优点，是一种文明施工的理想选择。1 桩机组成 该机包括液压步履桩架和钻进系统两部分。桩架采纳液压步履式底盘，自动化程度高，可自行行走及回转，设有液压支腿以辅助行走及回转并增加施工时的整机稳定性。桩架设计有拖行装置，可整机进行转运。立柱为可折叠式箱型立柱，法兰连接方式，由液压缸控制其起降。钻进系统包括动力头与钻具，动力头的输出轴与螺旋钻具为中空式，桩机采纳长螺旋成孔，可通过钻杆中心管将混凝土{或泥浆]进行泵送混凝土ＣＦＧ桩施工，即能钻孔成孔一机一次完成，也可用于干法成孔、注浆置换改变钻具后还可实行深层搅拌等多种工法进行施工。 2 结构及工作原理 该机液压步履桩架主要由顶部滑轮组、立柱、斜撑、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统、电气系统及拖行机械组成．2-1 立柱为折叠式，采纳箱形截面结构型式，法兰连接方式。立柱两侧配有圆形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时拆卸。行走机构2-2 行走机构为液压步履式。前进时四个支腿液压缸支地，下盘离地通过液压系统驱动行走油缸实现钻机履靴前行，然后收起支腿，通过液压缸收缩拉动底盘前行，经过如此反复操作实现钻机前行。2-3 回转机构 回转机构由中速液压马达通过一级行星减速器带动，在四个支腿液压缸的配合下，可使桩机实现回转。由于液压马达具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。3 拖行装置支腿液压缸支地，支起底盘可以方便快捷地安装和拆卸拖行装置。拖行装...
