hdd水平定向钻机培训讲义

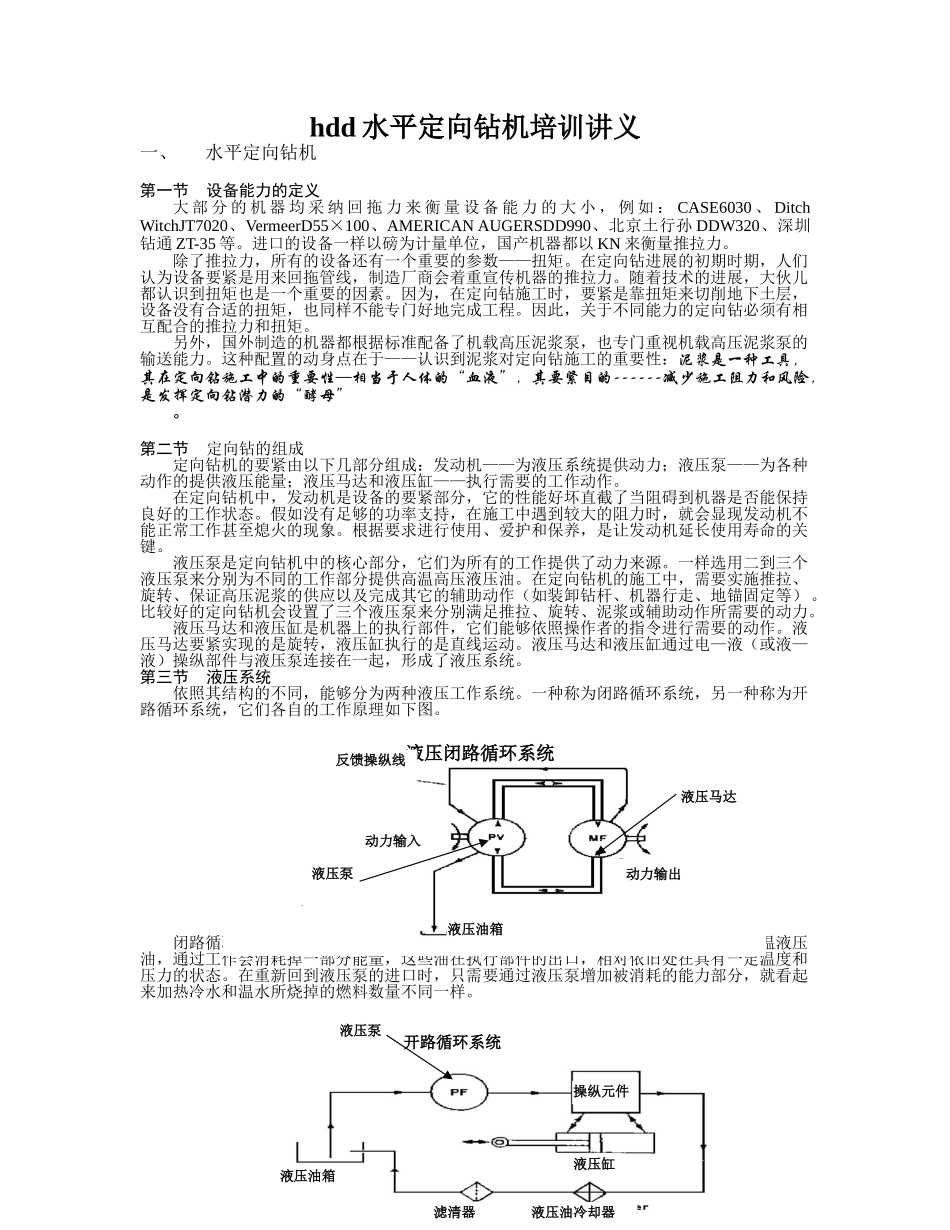

hdd 水平定向钻机培训讲义一、水平定向钻机第一节设备能力的定义大 部 分 的 机 器 均 采 纳 回 拖 力 来 衡 量 设 备 能 力 的 大 小 ， 例 如 ： CASE6030 、 Ditch WitchJT7020、VermeerD55×100、AMERICAN AUGERSDD990、北京土行孙 DDW320、深圳钻通 ZT-35 等。进口的设备一样以磅为计量单位，国产机器都以 KN 来衡量推拉力。除了推拉力，所有的设备还有一个重要的参数——扭矩。在定向钻进展的初期时期，人们认为设备要紧是用来回拖管线，制造厂商会着重宣传机器的推拉力。随着技术的进展，大伙儿都认识到扭矩也是一个重要的因素。因为，在定向钻施工时，要紧是靠扭矩来切削地下土层，设备没有合适的扭矩，也同样不能专门好地完成工程。因此，关于不同能力的定向钻必须有相互配合的推拉力和扭矩。另外，国外制造的机器都根据标准配备了机载高压泥浆泵，也专门重视机载高压泥浆泵的输送能力。这种配置的动身点在于——认识到泥浆对定向钻施工的重要性：泥浆是一种工具，其在定向钻施工中的重要性—相当于人体的“血液”，其要紧目的------减少施工阻力和风险，是发挥定向钻潜力的“酵母”。第二节定向钻的组成定向钻机的要紧由以下几部分组成：发动机——为液压系统提供动力；液压泵——为各种动作的提供液压能量；液压马达和液压缸——执行需要的工作动作。在定向钻机中，发动机是设备的要紧部分，它的性能好坏直截了当阻碍到机器是否能保持良好的工作状态。假如没有足够的功率支持，在施工中遇到较大的阻力时，就会显现发动机不能正常工作甚至熄火的现象。根据要求进行使用、爱护和保养，是让发动机延长使用寿命的关键。液压泵是定向钻机中的核心部分，它们为所有的工作提供了动力来源。一样选用二到三个液压泵来分别为不同的工作部分提供高温高压液压油。在定向钻机的施工中，需要实施推拉、旋转、保证高压泥浆的供应以及完成其它的辅助动作（如装卸钻杆、机器行走、地锚固定等）。比较好的定向钻机会设置了三个液压泵来分别满足推拉、旋转、泥浆或辅助动作所需要的动力。液压马达和液压缸是机器上的执行部件，它们能够依照操作者的指令进行需要的动作。液压马达要紧实现的是旋转，液压缸执行的是直线运动。液压马达和液压缸通过电—液（或液—液）操纵部件与液压泵连接在一起，形成了液压系统。第三节液压系统依照其结构的不同，能够分为两种液压工作系统。一种称为闭路循环系统，另一种称为开路循环...
