hde双壁波纹管安装手册

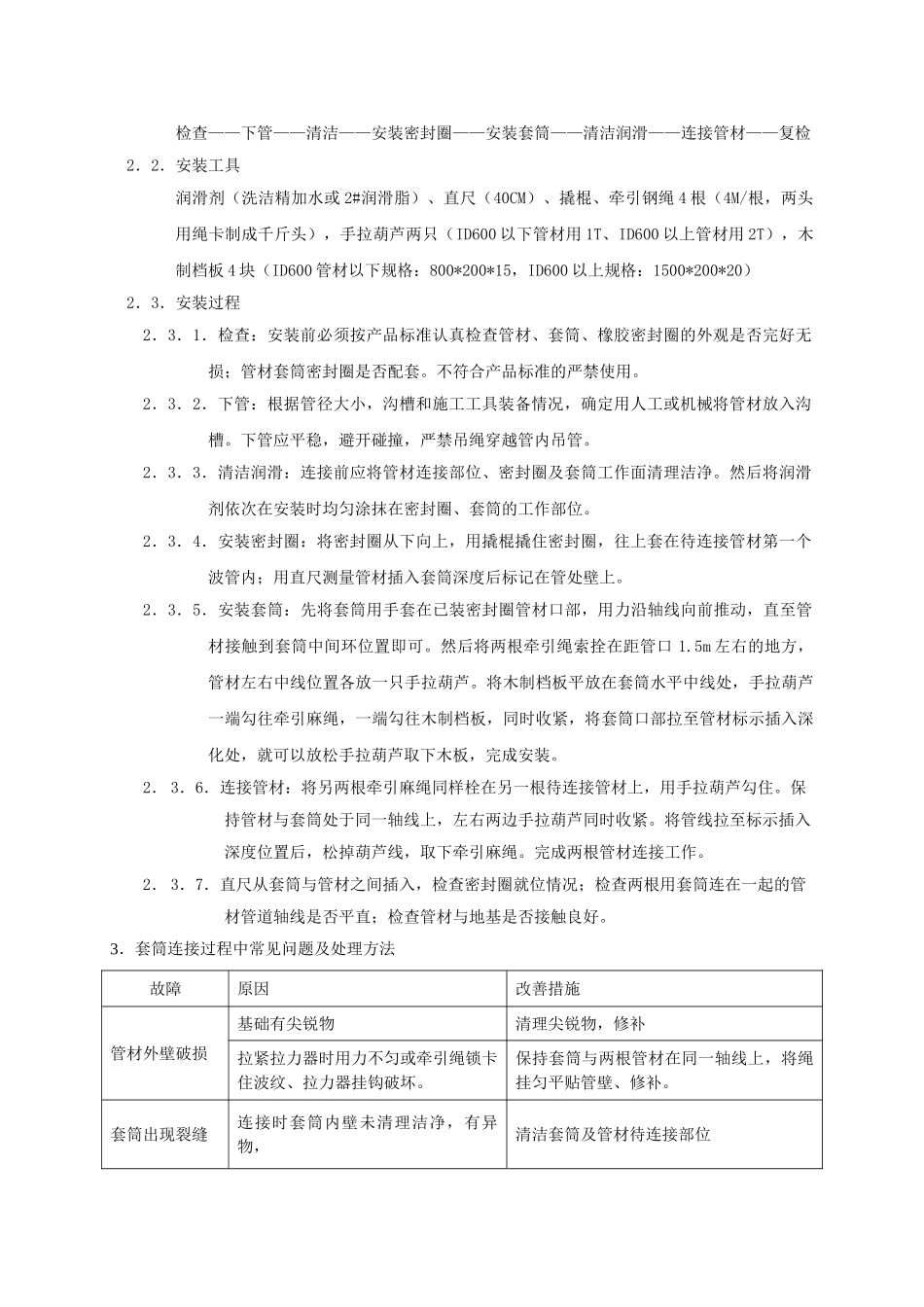

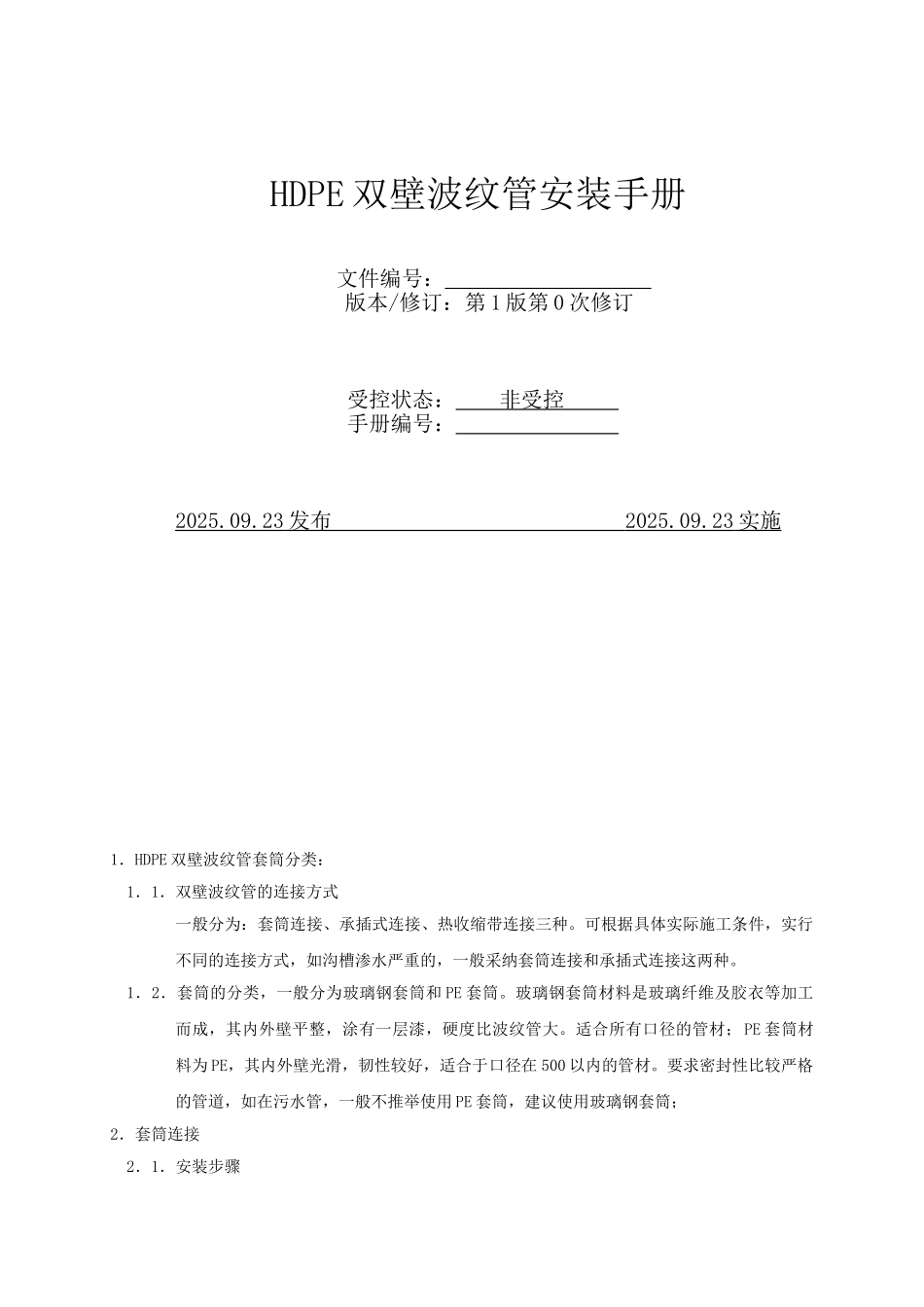

HDPE 双壁波纹管安装手册文件编号： 版本/修订：第 1 版第 0 次修订受控状态： 非受控 手册编号： 2025.09.23 发布 2025.09.23 实施 1．HDPE 双壁波纹管套筒分类：1．1．双壁波纹管的连接方式一般分为：套筒连接、承插式连接、热收缩带连接三种。可根据具体实际施工条件，实行不同的连接方式，如沟槽渗水严重的，一般采纳套筒连接和承插式连接这两种。1．2．套筒的分类，一般分为玻璃钢套筒和 PE 套筒。玻璃钢套筒材料是玻璃纤维及胶衣等加工而成，其内外壁平整，涂有一层漆，硬度比波纹管大。适合所有口径的管材； PE 套筒材料为 PE，其内外壁光滑，韧性较好，适合于口径在 500 以内的管材。要求密封性比较严格的管道，如在污水管，一般不推举使用 PE 套筒，建议使用玻璃钢套筒；2．套筒连接2．1．安装步骤检查——下管——清洁——安装密封圈——安装套筒——清洁润滑——连接管材——复检2．2．安装工具润滑剂（洗洁精加水或 2#润滑脂）、直尺（40CM）、撬棍、牵引钢绳 4 根（4M/根，两头用绳卡制成千斤头），手拉葫芦两只（ID600 以下管材用 1T、ID600 以上管材用 2T），木制档板 4 块（ID600 管材以下规格：800*200*15，ID600 以上规格：1500*200*20）2．3．安装过程2．3．1．检查：安装前必须按产品标准认真检查管材、套筒、橡胶密封圈的外观是否完好无损；管材套筒密封圈是否配套。不符合产品标准的严禁使用。2．3．2．下管：根据管径大小，沟槽和施工工具装备情况，确定用人工或机械将管材放入沟槽。下管应平稳，避开碰撞，严禁吊绳穿越管内吊管。2．3．3．清洁润滑：连接前应将管材连接部位、密封圈及套筒工作面清理洁净。然后将润滑剂依次在安装时均匀涂抹在密封圈、套筒的工作部位。2．3．4．安装密封圈：将密封圈从下向上，用撬棍撬住密封圈，往上套在待连接管材第一个波管内；用直尺测量管材插入套筒深度后标记在管处壁上。2．3．5．安装套筒：先将套筒用手套在已装密封圈管材口部，用力沿轴线向前推动，直至管材接触到套筒中间环位置即可。然后将两根牵引绳索拴在距管口 1.5m 左右的地方，管材左右中线位置各放一只手拉葫芦。将木制档板平放在套筒水平中线处，手拉葫芦一端勾往牵引麻绳，一端勾往木制档板，同时收紧，将套筒口部拉至管材标示插入深化处，就可以放松手拉葫芦取下木板，完成安装。2． 3．6．连接管材：将另两根牵引麻绳同样栓在另一根待连接管材上，用手拉葫芦勾住。保持管材与...
