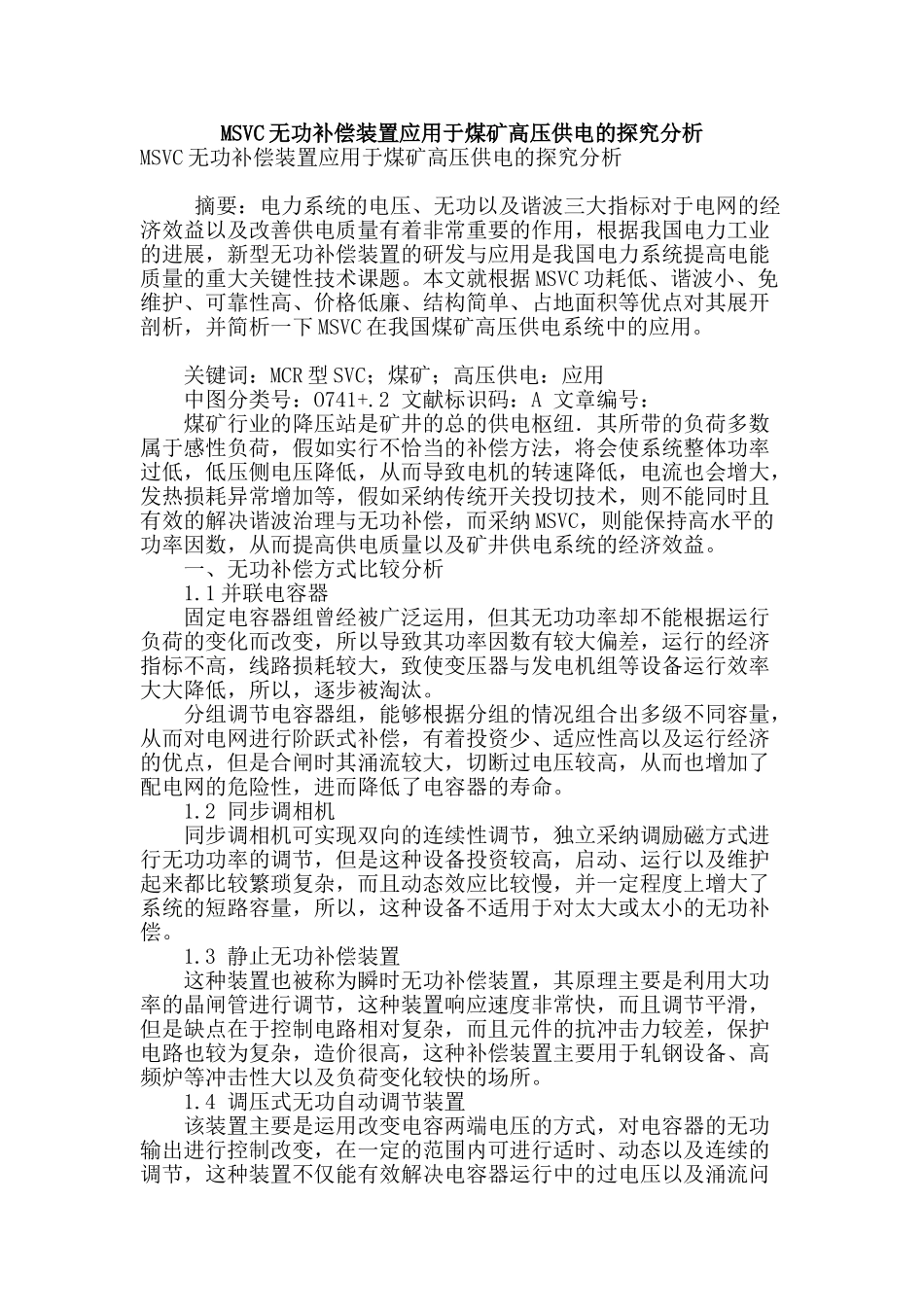

MSVC 无功补偿装置应用于煤矿高压供电的探究分析MSVC 无功补偿装置应用于煤矿高压供电的探究分析 摘要：电力系统的电压、无功以及谐波三大指标对于电网的经济效益以及改善供电质量有着非常重要的作用，根据我国电力工业的进展，新型无功补偿装置的研发与应用是我国电力系统提高电能质量的重大关键性技术课题。本文就根据 MSVC 功耗低、谐波小、免维护、可靠性高、价格低廉、结构简单、占地面积等优点对其展开剖析，并简析一下 MSVC 在我国煤矿高压供电系统中的应用。 关键词：MCR 型 SVC；煤矿；高压供电：应用 中图分类号：O741+.2 文献标识码：A 文章编号： 煤矿行业的降压站是矿井的总的供电枢纽．其所带的负荷多数属于感性负荷，假如实行不恰当的补偿方法，将会使系统整体功率过低，低压侧电压降低，从而导致电机的转速降低，电流也会增大，发热损耗异常增加等，假如采纳传统开关投切技术，则不能同时且有效的解决谐波治理与无功补偿，而采纳 MSVC，则能保持高水平的功率因数，从而提高供电质量以及矿井供电系统的经济效益。 一、无功补偿方式比较分析 1.1 并联电容器 固定电容器组曾经被广泛运用，但其无功功率却不能根据运行负荷的变化而改变，所以导致其功率因数有较大偏差，运行的经济指标不高，线路损耗较大，致使变压器与发电机组等设备运行效率大大降低，所以，逐步被淘汰。 分组调节电容器组，能够根据分组的情况组合出多级不同容量，从而对电网进行阶跃式补偿，有着投资少、适应性高以及运行经济的优点，但是合闸时其涌流较大，切断过电压较高，从而也增加了配电网的危险性，进而降低了电容器的寿命。 1.2 同步调相机 同步调相机可实现双向的连续性调节，独立采纳调励磁方式进行无功功率的调节，但是这种设备投资较高，启动、运行以及维护起来都比较繁琐复杂，而且动态效应比较慢，并一定程度上增大了系统的短路容量，所以，这种设备不适用于对太大或太小的无功补偿。 1.3 静止无功补偿装置 这种装置也被称为瞬时无功补偿装置，其原理主要是利用大功率的晶闸管进行调节，这种装置响应速度非常快，而且调节平滑，但是缺点在于控制电路相对复杂，而且元件的抗冲击力较差，保护电路也较为复杂，造价很高，这种补偿装置主要用于轧钢设备、高频炉等冲击性大以及负荷变化较快的场所。 1.4 调压式无功自动调节装置 该装置主要是运用改变电容两端电压的方式，对电容器的无功输出进行控制改变，在一定的范围内可...
