opc技术在石化厂dcs系统的应用探究

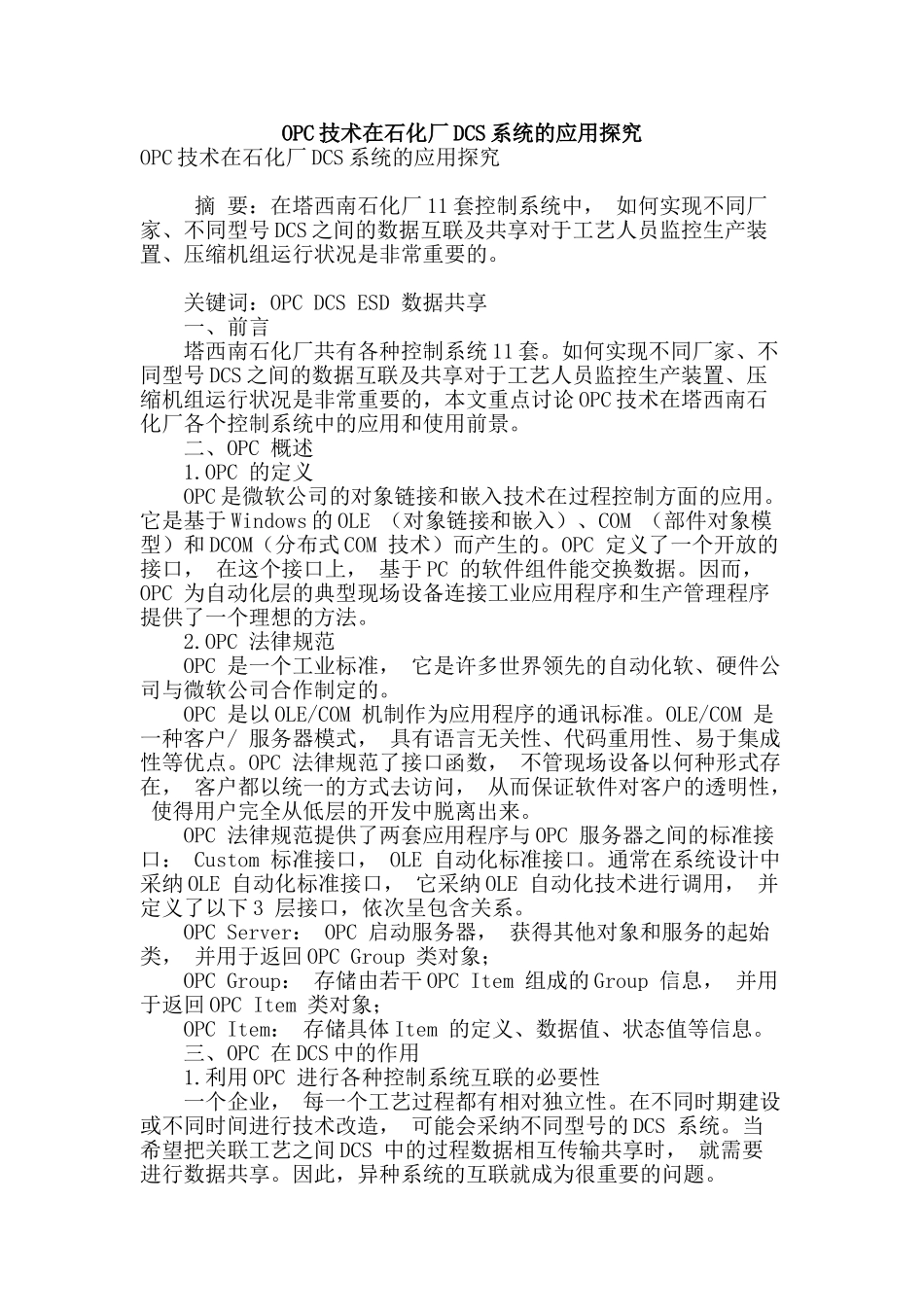

OPC 技术在石化厂 DCS 系统的应用探究OPC 技术在石化厂 DCS 系统的应用探究 摘 要：在塔西南石化厂 11 套控制系统中， 如何实现不同厂家、不同型号 DCS 之间的数据互联及共享对于工艺人员监控生产装置、压缩机组运行状况是非常重要的。 关键词：OPC DCS ESD 数据共享 一、前言 塔西南石化厂共有各种控制系统 11 套。如何实现不同厂家、不同型号 DCS 之间的数据互联及共享对于工艺人员监控生产装置、压缩机组运行状况是非常重要的，本文重点讨论 OPC 技术在塔西南石化厂各个控制系统中的应用和使用前景。 二、OPC 概述 1.OPC 的定义 OPC 是微软公司的对象链接和嵌入技术在过程控制方面的应用。它是基于 Windows 的 OLE （对象链接和嵌入）、COM （部件对象模型）和 DCOM（分布式 COM 技术）而产生的。OPC 定义了一个开放的接口， 在这个接口上， 基于 PC 的软件组件能交换数据。因而， OPC 为自动化层的典型现场设备连接工业应用程序和生产管理程序提供了一个理想的方法。 2.OPC 法律规范 OPC 是一个工业标准， 它是许多世界领先的自动化软、硬件公司与微软公司合作制定的。 OPC 是以 OLE/COM 机制作为应用程序的通讯标准。OLE/COM 是一种客户/ 服务器模式， 具有语言无关性、代码重用性、易于集成性等优点。OPC 法律规范了接口函数， 不管现场设备以何种形式存在， 客户都以统一的方式去访问， 从而保证软件对客户的透明性， 使得用户完全从低层的开发中脱离出来。 OPC 法律规范提供了两套应用程序与 OPC 服务器之间的标准接口： Custom 标准接口， OLE 自动化标准接口。通常在系统设计中采纳 OLE 自动化标准接口， 它采纳 OLE 自动化技术进行调用， 并定义了以下 3 层接口，依次呈包含关系。 OPC Server： OPC 启动服务器， 获得其他对象和服务的起始类， 并用于返回 OPC Group 类对象； OPC Group： 存储由若干 OPC Item 组成的 Group 信息， 并用于返回 OPC Item 类对象； OPC Item： 存储具体 Item 的定义、数据值、状态值等信息。 三、OPC 在 DCS 中的作用 1.利用 OPC 进行各种控制系统互联的必要性 一个企业， 每一个工艺过程都有相对独立性。在不同时期建设或不同时间进行技术改造， 可能会采纳不同型号的 DCS 系统。当希望把关联工艺之间 DCS 中的过程数据相互传输共享时， 就需要进行数据共享。因此，异种系统...
