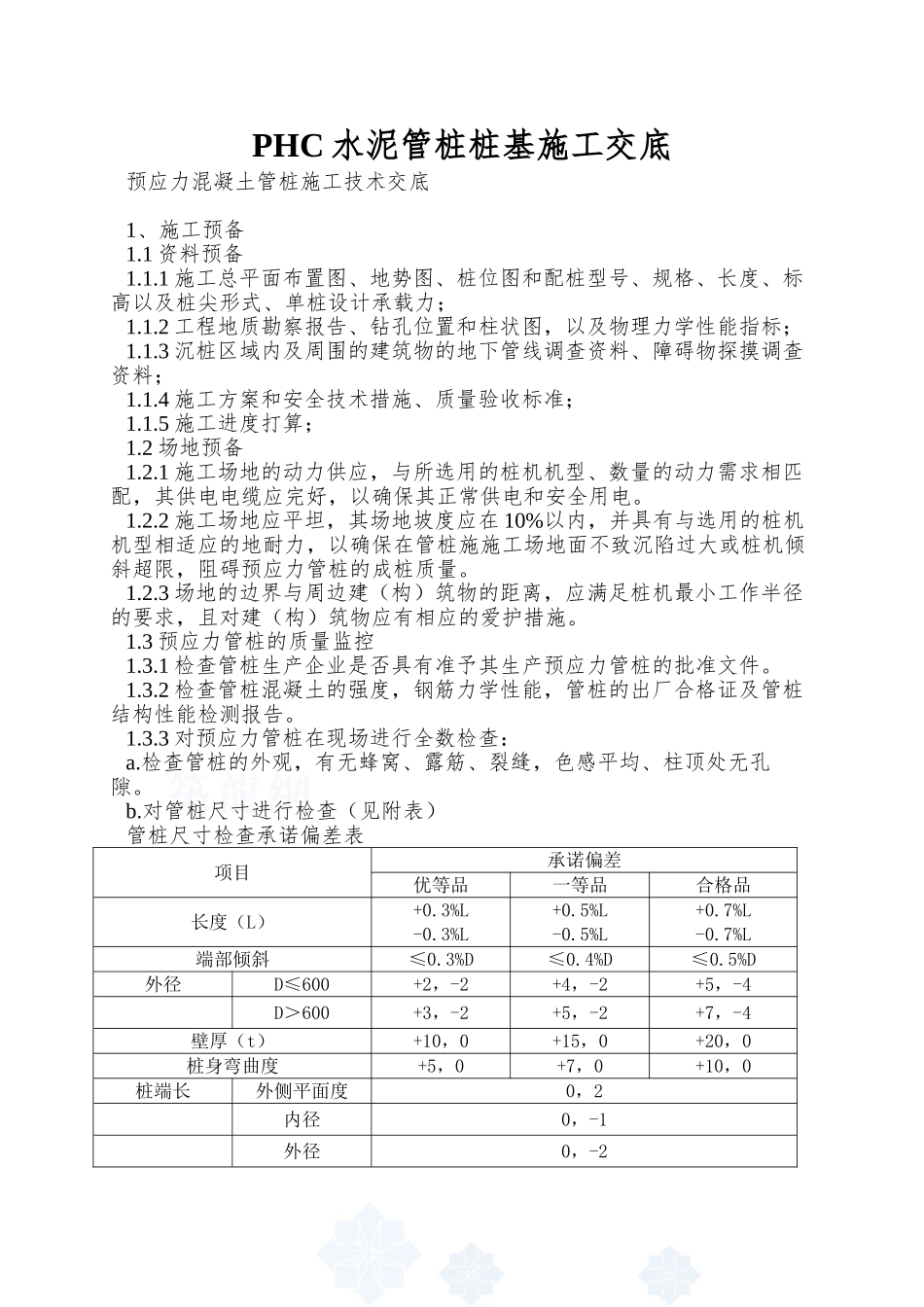

PHC水泥管桩桩基施工交底

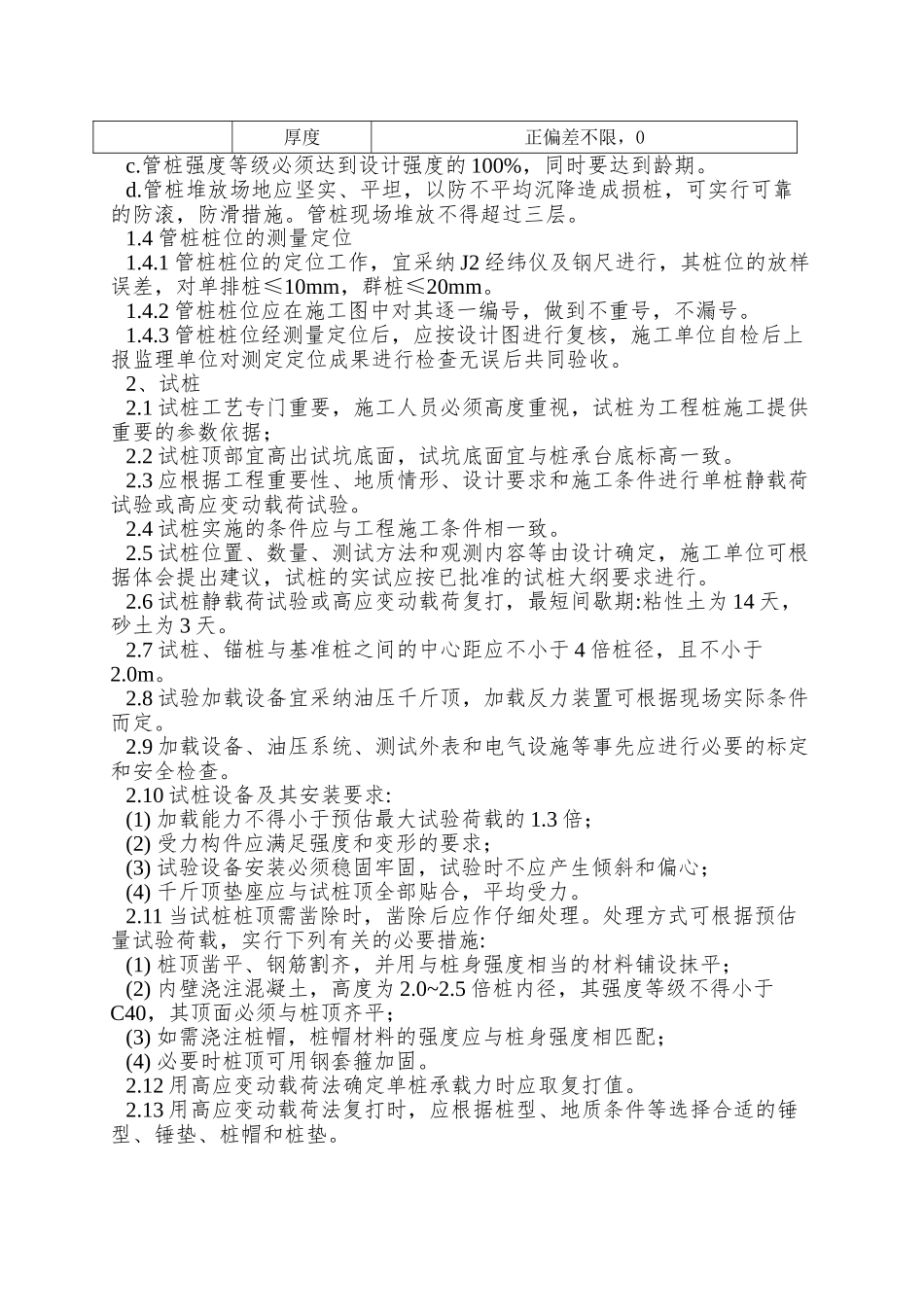

PHC 水泥管桩桩基施工交底预应力混凝土管桩施工技术交底1、施工预备1.1 资料预备1.1.1 施工总平面布置图、地势图、桩位图和配桩型号、规格、长度、标高以及桩尖形式、单桩设计承载力；1.1.2 工程地质勘察报告、钻孔位置和柱状图，以及物理力学性能指标；1.1.3 沉桩区域内及周围的建筑物的地下管线调查资料、障碍物探摸调查资料；1.1.4 施工方案和安全技术措施、质量验收标准；1.1.5 施工进度打算；1.2 场地预备1.2.1 施工场地的动力供应，与所选用的桩机机型、数量的动力需求相匹配，其供电电缆应完好，以确保其正常供电和安全用电。1.2.2 施工场地应平坦，其场地坡度应在 10%以内，并具有与选用的桩机机型相适应的地耐力，以确保在管桩施施工场地面不致沉陷过大或桩机倾斜超限，阻碍预应力管桩的成桩质量。1.2.3 场地的边界与周边建（构）筑物的距离，应满足桩机最小工作半径的要求，且对建（构）筑物应有相应的爱护措施。1.3 预应力管桩的质量监控1.3.1 检查管桩生产企业是否具有准予其生产预应力管桩的批准文件。1.3.2 检查管桩混凝土的强度，钢筋力学性能，管桩的出厂合格证及管桩结构性能检测报告。1.3.3 对预应力管桩在现场进行全数检查：a.检查管桩的外观，有无蜂窝、露筋、裂缝，色感平均、柱顶处无孔隙。b.对管桩尺寸进行检查（见附表）管桩尺寸检查承诺偏差表项目承诺偏差优等品一等品合格品长度（L）+0.3%L-0.3%L+0.5%L-0.5%L+0.7%L-0.7%L端部倾斜≤0.3%D≤0.4%D≤0.5%D外径D≤600+2，-2+4，-2+5，-4D＞600+3，-2+5，-2+7，-4壁厚（t）+10，0+15，0+20，0桩身弯曲度+5，0+7，0+10，0桩端长外侧平面度0，2内径0，-1外径0，-2厚度正偏差不限，0c.管桩强度等级必须达到设计强度的 100%，同时要达到龄期。d.管桩堆放场地应坚实、平坦，以防不平均沉降造成损桩，可实行可靠的防滚，防滑措施。管桩现场堆放不得超过三层。1.4 管桩桩位的测量定位1.4.1 管桩桩位的定位工作，宜采纳 J2 经纬仪及钢尺进行，其桩位的放样误差，对单排桩≤10mm，群桩≤20mm。1.4.2 管桩桩位应在施工图中对其逐一编号，做到不重号，不漏号。1.4.3 管桩桩位经测量定位后，应按设计图进行复核，施工单位自检后上报监理单位对测定定位成果进行检查无误后共同验收。2、试桩2.1 试桩工艺专门重要，施工人员必须高度重视，试桩为工程桩施工提供重要的参数依据；2.2 试桩顶部宜高出试坑底面，试坑底面宜与桩承台底标高一致。2.3 应根据工程重要性...
