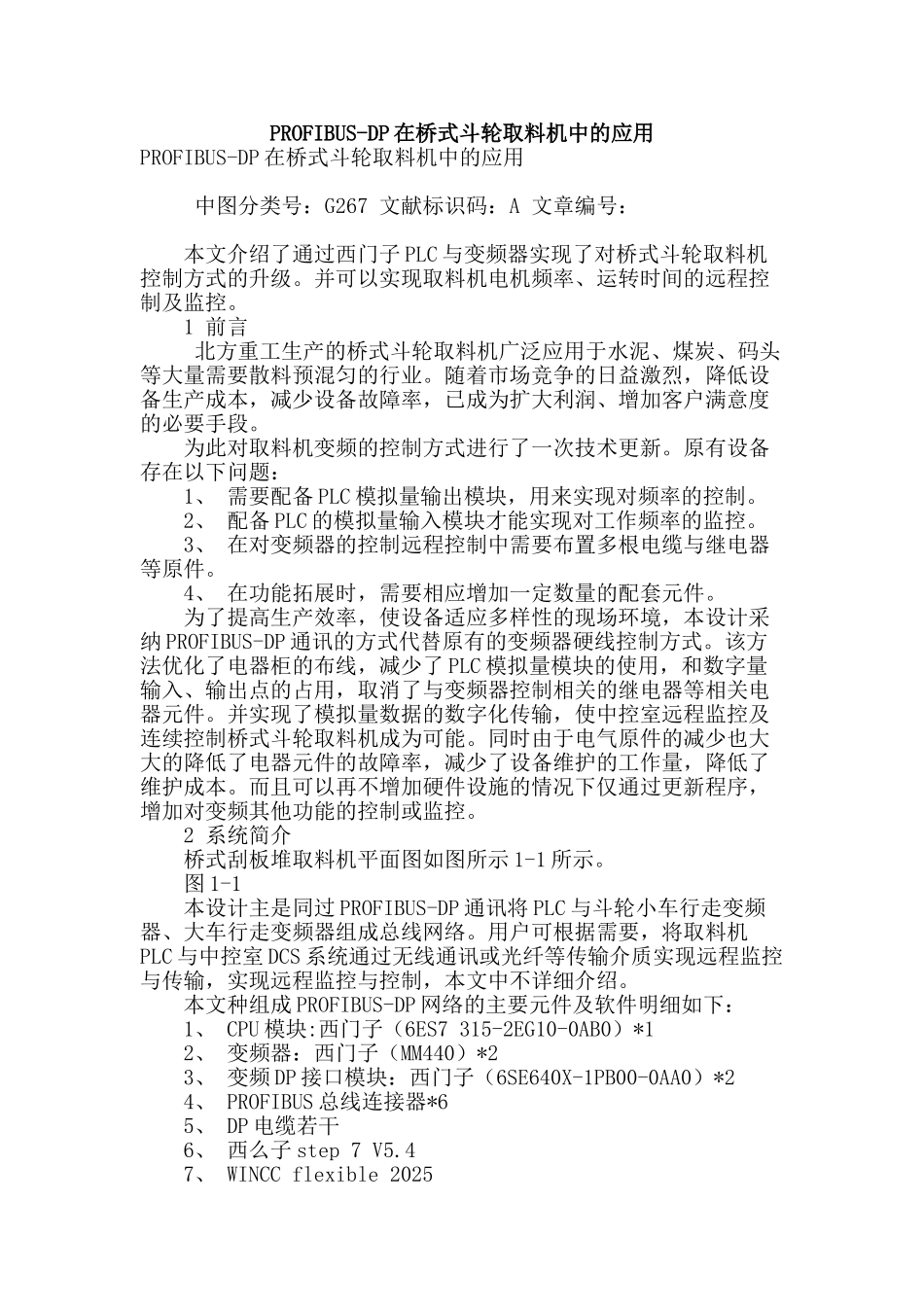

profibus-dp在桥式斗轮取料机中的应用

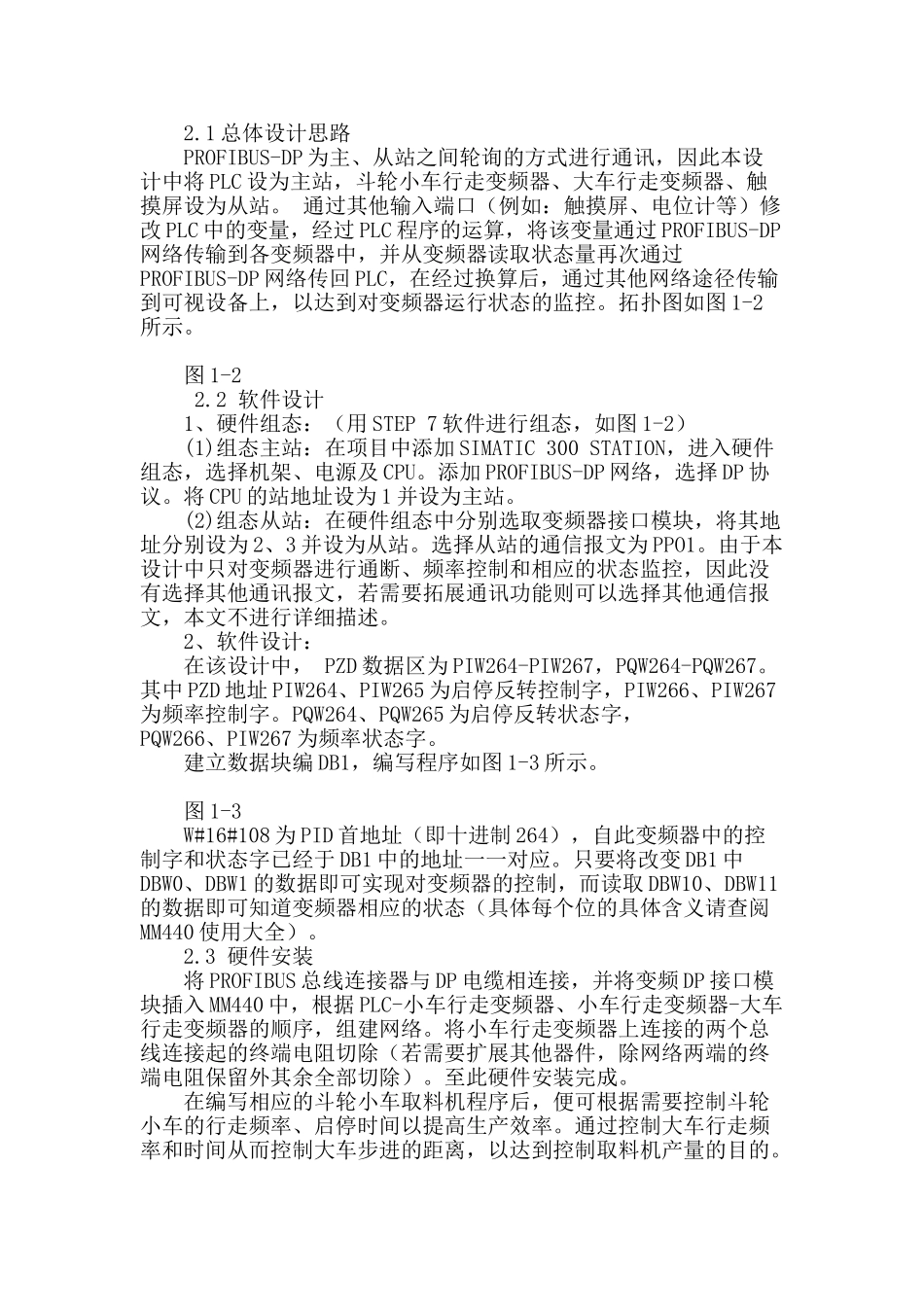

PROFIBUS-DP 在桥式斗轮取料机中的应用PROFIBUS-DP 在桥式斗轮取料机中的应用 中图分类号：G267 文献标识码：A 文章编号： 本文介绍了通过西门子 PLC 与变频器实现了对桥式斗轮取料机控制方式的升级。并可以实现取料机电机频率、运转时间的远程控制及监控。 1 前言 北方重工生产的桥式斗轮取料机广泛应用于水泥、煤炭、码头等大量需要散料预混匀的行业。随着市场竞争的日益激烈，降低设备生产成本，减少设备故障率，已成为扩大利润、增加客户满意度的必要手段。 为此对取料机变频的控制方式进行了一次技术更新。原有设备存在以下问题： 1、 需要配备 PLC 模拟量输出模块，用来实现对频率的控制。 2、 配备 PLC 的模拟量输入模块才能实现对工作频率的监控。 3、 在对变频器的控制远程控制中需要布置多根电缆与继电器等原件。 4、 在功能拓展时，需要相应增加一定数量的配套元件。 为了提高生产效率，使设备适应多样性的现场环境，本设计采纳 PROFIBUS-DP 通讯的方式代替原有的变频器硬线控制方式。该方法优化了电器柜的布线，减少了 PLC 模拟量模块的使用，和数字量输入、输出点的占用，取消了与变频器控制相关的继电器等相关电器元件。并实现了模拟量数据的数字化传输，使中控室远程监控及连续控制桥式斗轮取料机成为可能。同时由于电气原件的减少也大大的降低了电器元件的故障率，减少了设备维护的工作量，降低了维护成本。而且可以再不增加硬件设施的情况下仅通过更新程序，增加对变频其他功能的控制或监控。 2 系统简介 桥式刮板堆取料机平面图如图所示 1-1 所示。 图 1-1 本设计主是同过 PROFIBUS-DP 通讯将 PLC 与斗轮小车行走变频器、大车行走变频器组成总线网络。用户可根据需要，将取料机PLC 与中控室 DCS 系统通过无线通讯或光纤等传输介质实现远程监控与传输，实现远程监控与控制，本文中不详细介绍。 本文种组成 PROFIBUS-DP 网络的主要元件及软件明细如下： 1、 CPU 模块:西门子（6ES7 315-2EG10-0AB0）*1 2、 变频器：西门子（MM440）*2 3、 变频 DP 接口模块：西门子（6SE640X-1PB00-0AA0）*2 4、 PROFIBUS 总线连接器*6 5、 DP 电缆若干 6、 西么子 step 7 V5.4 7、 WINCC flexible 2025 2.1 总体设计思路 PROFIBUS-DP 为主、从站之间轮询的方式进行通讯，因此本设计中将 PLC 设为主站，斗轮小车行走变频器、大车行走变频器、触摸屏设为从站。 通...
