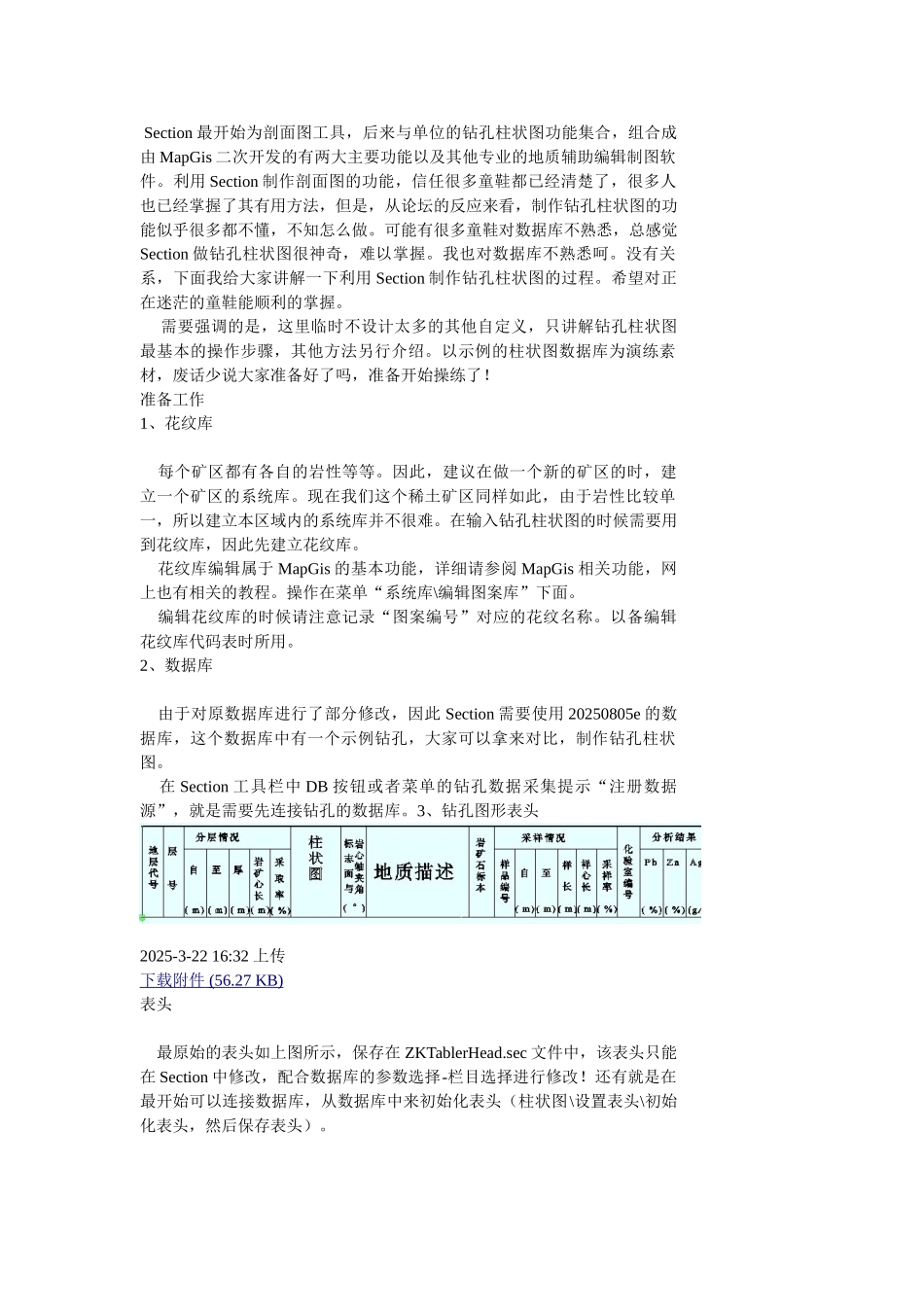

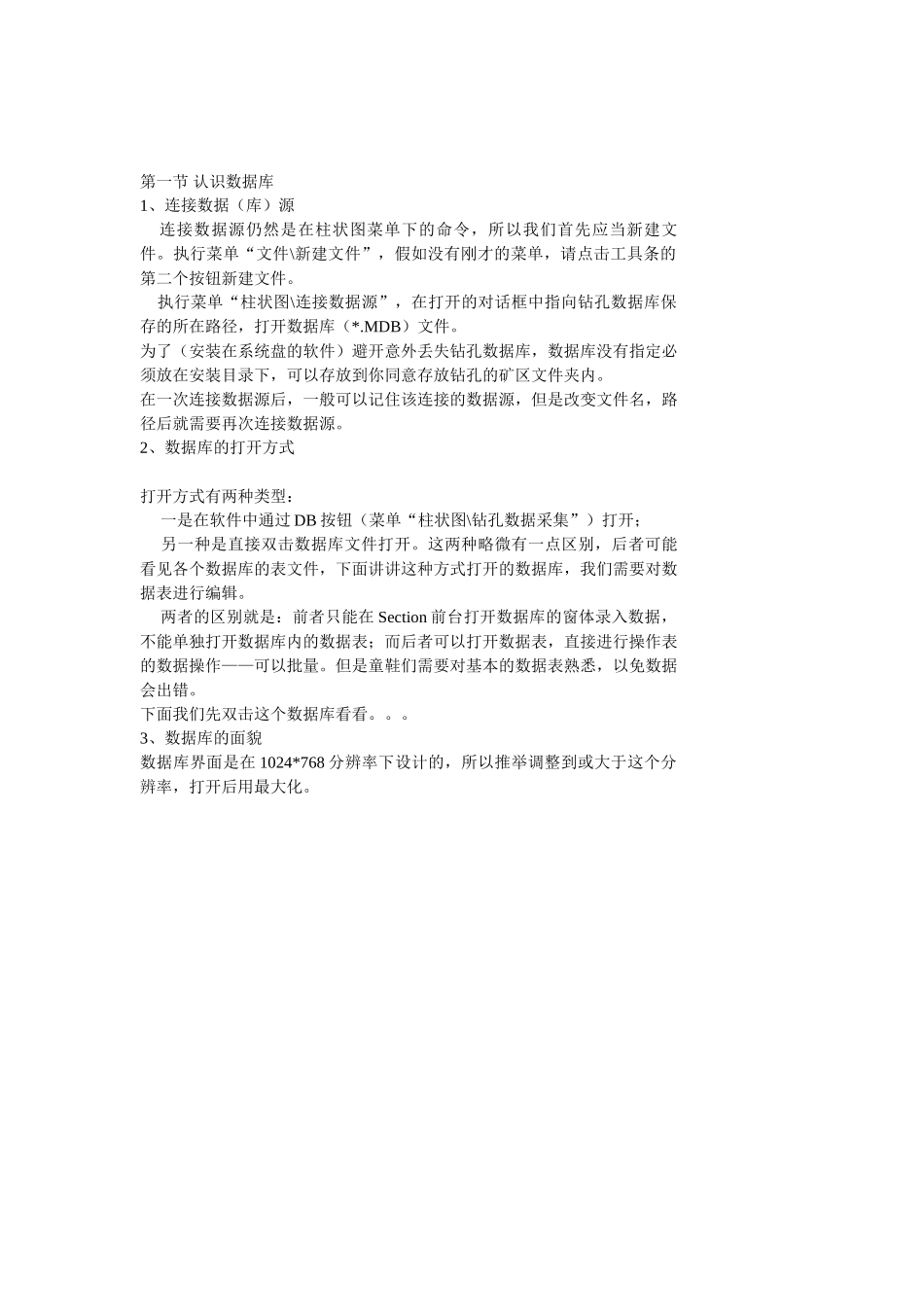

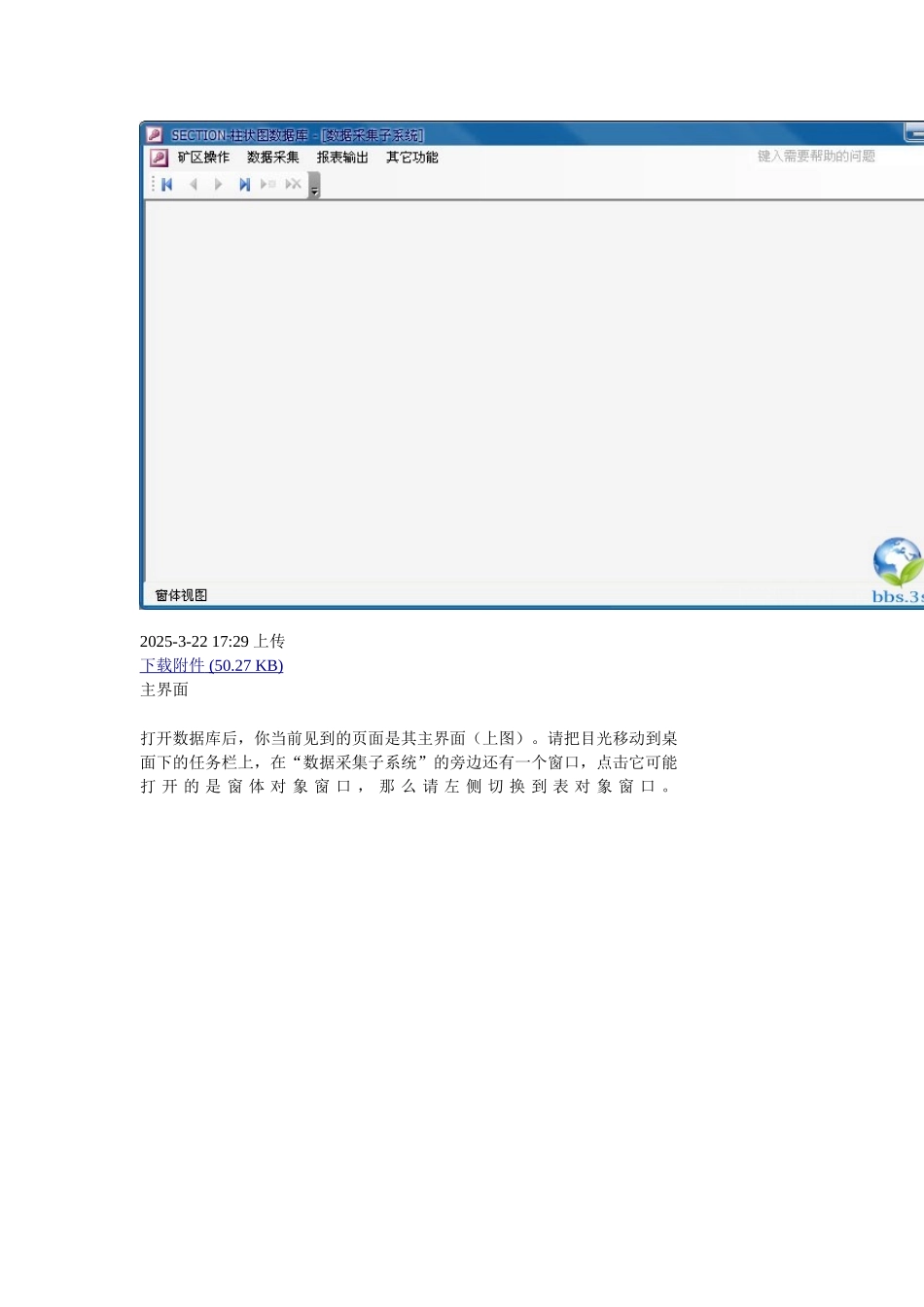

Section 最开始为剖面图工具，后来与单位的钻孔柱状图功能集合，组合成由 MapGis 二次开发的有两大主要功能以及其他专业的地质辅助编辑制图软件。利用 Section 制作剖面图的功能，信任很多童鞋都已经清楚了，很多人也已经掌握了其有用方法，但是，从论坛的反应来看，制作钻孔柱状图的功能似乎很多都不懂，不知怎么做。可能有很多童鞋对数据库不熟悉，总感觉Section 做钻孔柱状图很神奇，难以掌握。我也对数据库不熟悉呵。没有关系，下面我给大家讲解一下利用 Section 制作钻孔柱状图的过程。希望对正在迷茫的童鞋能顺利的掌握。 需要强调的是，这里临时不设计太多的其他自定义，只讲解钻孔柱状图最基本的操作步骤，其他方法另行介绍。以示例的柱状图数据库为演练素材，废话少说大家准备好了吗，准备开始操练了！准备工作1、花纹库 每个矿区都有各自的岩性等等。因此，建议在做一个新的矿区的时，建立一个矿区的系统库。现在我们这个稀土矿区同样如此，由于岩性比较单一，所以建立本区域内的系统库并不很难。在输入钻孔柱状图的时候需要用到花纹库，因此先建立花纹库。 花纹库编辑属于 MapGis 的基本功能，详细请参阅 MapGis 相关功能，网上也有相关的教程。操作在菜单“系统库\编辑图案库”下面。 编辑花纹库的时候请注意记录“图案编号”对应的花纹名称。以备编辑花纹库代码表时所用。2、数据库 由于对原数据库进行了部分修改，因此 Section 需要使用 20250805e 的数据库，这个数据库中有一个示例钻孔，大家可以拿来对比，制作钻孔柱状图。 在 Section 工具栏中 DB 按钮或者菜单的钻孔数据采集提示“注册数据源”，就是需要先连接钻孔的数据库。3、钻孔图形表头2025-3-22 16:32 上传下载附件 (56.27 KB) 表头 最原始的表头如上图所示，保存在 ZKTablerHead.sec 文件中，该表头只能在 Section 中修改，配合数据库的参数选择-栏目选择进行修改！还有就是在最开始可以连接数据库，从数据库中来初始化表头（柱状图\设置表头\初始化表头，然后保存表头）。第一节 认识数据库1、连接数据（库）源 连接数据源仍然是在柱状图菜单下的命令，所以我们首先应当新建文件。执行菜单“文件\新建文件”，假如没有刚才的菜单，请点击工具条的第二个按钮新建文件。 执行菜单“柱状图\连接数据源”，在打开的对话框中指向钻孔数据库保存的所在路径，打开数据库（*.MDB）文件。为了（安装在系统盘的软件）避开意外丢失钻孔数...
