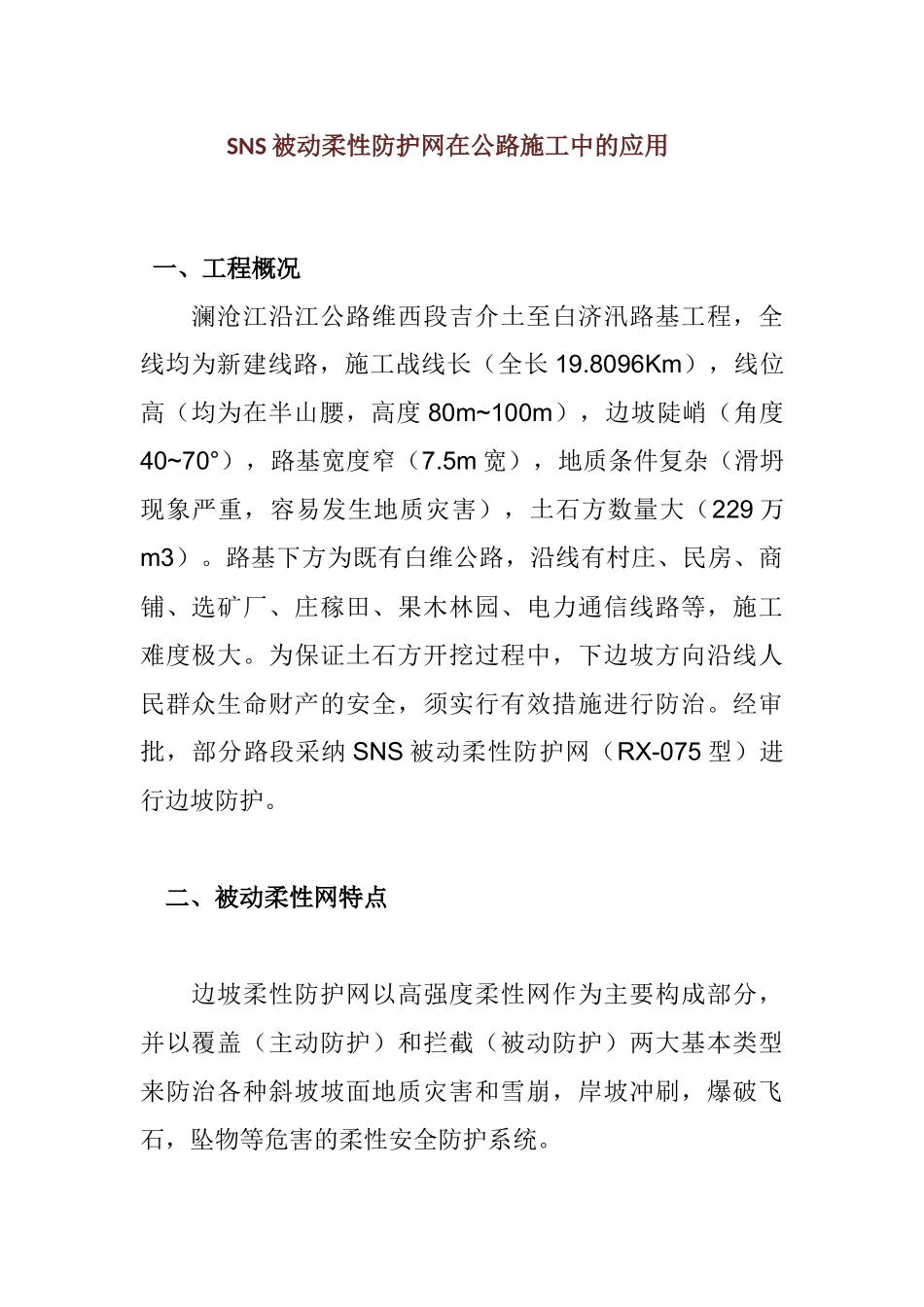

SNS 被动柔性防护网在公路施工中的应用一、工程概况 澜沧江沿江公路维西段吉介土至白济汛路基工程，全线均为新建线路，施工战线长（全长 19.8096Km），线位高（均为在半山腰，高度 80m~100m），边坡陡峭（角度40~70°），路基宽度窄（7.5m 宽），地质条件复杂（滑坍现象严重，容易发生地质灾害），土石方数量大（229 万m3）。路基下方为既有白维公路，沿线有村庄、民房、商铺、选矿厂、庄稼田、果木林园、电力通信线路等，施工难度极大。为保证土石方开挖过程中，下边坡方向沿线人民群众生命财产的安全，须实行有效措施进行防治。经审批，部分路段采纳 SNS 被动柔性防护网（RX-075 型）进行边坡防护。 二、被动柔性网特点 边坡柔性防护网以高强度柔性网作为主要构成部分，并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各种斜坡坡面地质灾害和雪崩，岸坡冲刷，爆破飞石，坠物等危害的柔性安全防护系统。 其中被动防护系统是由钢丝绳网、高强度铁丝格栅网锚杆、工字钢柱、上下拉锚绳、消能环、底座及上下支撑绳等部件构成。主要设置于斜坡上一定位置，用于拦截斜坡上的滚落物以避开其破坏拟保护的对象，因此也称为拦石网。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护。 当柔性网承受巨大冲量的时候，由于延长了作用时间增大网点受力面积；同时，在局部受力时又整体承载，避开了局部集中受力而发生破坏。 三、被动柔性网施工工艺流程 现场踏勘→对钢柱和锚杆基础进行测量定位→基座锚固→钢柱及上拉锚绳安装→侧拉锚绳安装→上下支撑绳安装→钢绳网安装→格栅铺挂安装。 四、施工工序 1、现场踏勘，确定防护范围，清除防护区域内的浮石、浮土 2、放线，对钢柱和锚杆基础进行测量定位 3、基座锚固 3.1、基坑开挖，尺寸 60×90×深 100cm，采纳人工开挖 ， 禁 止 爆 破 作 业 。 钢 丝 绳 锚 杆 基 坑 尺 寸 50×50× 深200~250cm， 3.2、放置钢筋笼（Φ16 钢筋制作）及地脚螺栓锚杆（Φ28 钢筋），灌注基础 C20 砼。预埋钢丝绳锚杆并灌注基础砼 3.3、安装基座，将基座套入地脚螺栓并用螺帽拧紧。 4、钢柱及上拉锚绳安装 4.1、将钢柱顺坡向向上放置并使用钢柱底部位于基座处。 4.2、将上拉锚绳的减压环（2GS-800 型）挂于钢柱顶端挂座上，然后将拉锚绳的另一端与对应的上拉锚杆环套连接并用绳卡临时固定（设置中间加固和下拉绳时，同上拉锚绳一起安装或待上...
