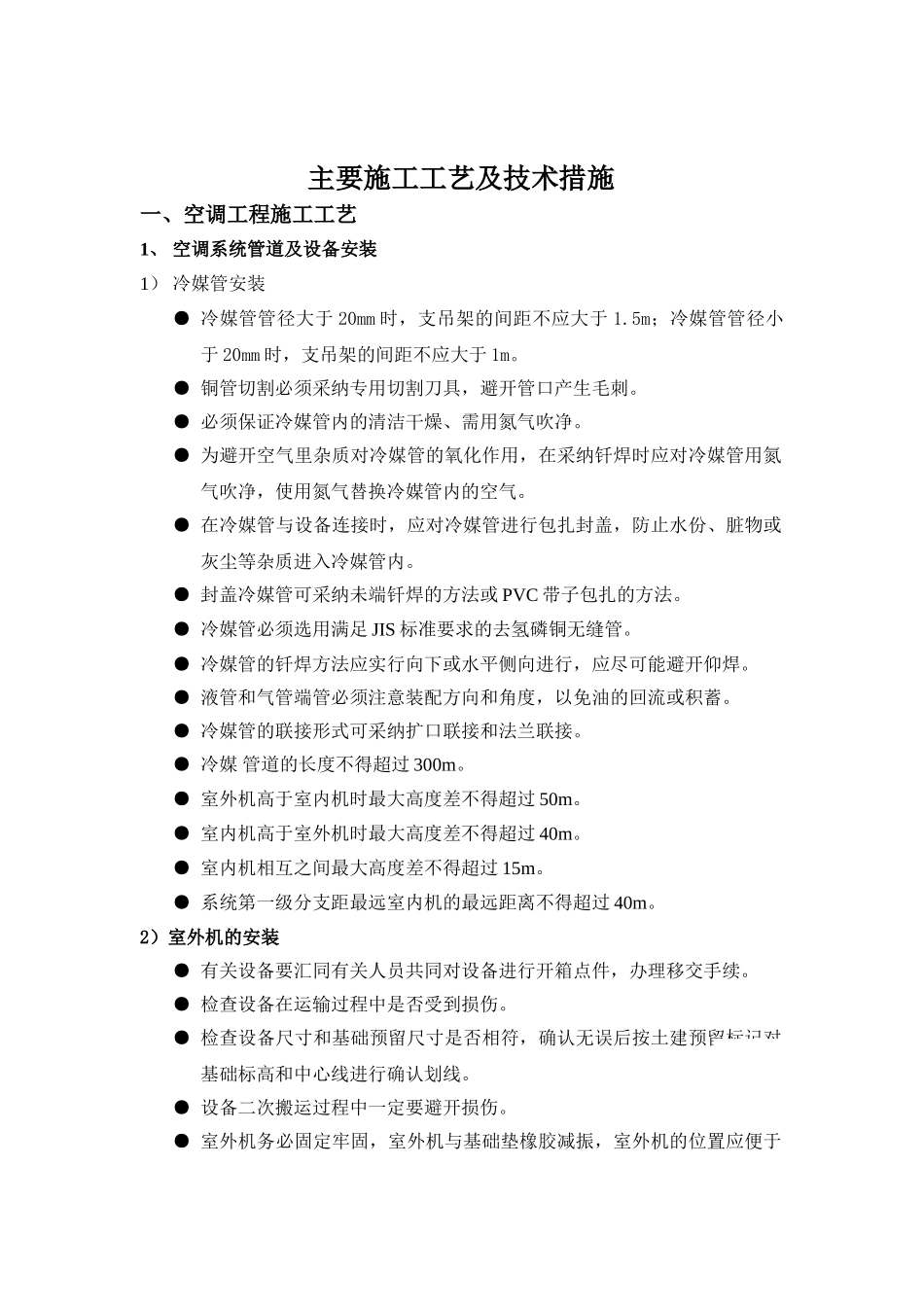

主要施工工艺及技术措施一、空调工程施工工艺1、 空调系统管道及设备安装1） 冷媒管安装● 冷媒管管径大于 20mm 时，支吊架的间距不应大于 1.5m；冷媒管管径小于 20mm 时，支吊架的间距不应大于 1m。● 铜管切割必须采纳专用切割刀具，避开管口产生毛刺。● 必须保证冷媒管内的清洁干燥、需用氮气吹净。● 为避开空气里杂质对冷媒管的氧化作用，在采纳钎焊时应对冷媒管用氮气吹净，使用氮气替换冷媒管内的空气。● 在冷媒管与设备连接时，应对冷媒管进行包扎封盖，防止水份、脏物或灰尘等杂质进入冷媒管内。● 封盖冷媒管可采纳未端钎焊的方法或 PVC 带子包扎的方法。● 冷媒管必须选用满足 JIS 标准要求的去氢磷铜无缝管。● 冷媒管的钎焊方法应实行向下或水平侧向进行，应尽可能避开仰焊。● 液管和气管端管必须注意装配方向和角度，以免油的回流或积蓄。● 冷媒管的联接形式可采纳扩口联接和法兰联接。● 冷媒 管道的长度不得超过 300m。● 室外机高于室内机时最大高度差不得超过 50m。● 室内机高于室外机时最大高度差不得超过 40m。● 室内机相互之间最大高度差不得超过 15m。● 系统第一级分支距最远室内机的最远距离不得超过 40m。2）室外机的安装● 有关设备要汇同有关人员共同对设备进行开箱点件，办理移交手续。● 检查设备在运输过程中是否受到损伤。● 检查设备尺寸和基础预留尺寸是否相符，确认无误后按土建预留标记对基础标高和中心线进行确认划线。● 设备二次搬运过程中一定要避开损伤。● 室外机务必固定牢固，室外机与基础垫橡胶减振，室外机的位置应便于维护。● 为便于室外机散热及减少噪音传播方向，室外机风扇吹出侧背向建筑立面。● 室外机的吊装需争取总包及甲方的支持，提供塔吊或室外施工设备。3）室内机安装● 安装前核对设备型号。● 悬挂室内机的吊架要稳定牢固。● 留下足够的安装空间以供检修，检修口应不小于 450*450mm。● 相对于天花板表面保持水平，水平度在±1mm 之内。● 机身必须与天花板可见接处呈平行线。● 将吊挂框固定在悬吊螺栓上，牢固拧紧上下两个螺帽，在螺帽下要使用垫圏。● 在室内机的四个角使用水平尺或充满水的透明聚乙烯软管，检查室内机是否水平。4）冷凝水管安装● 冷凝水管采纳 U-PVC 管● 冷凝水管安装斜度至少为 1/100● 冷凝水管应尽可能缩短管长并除去气穴● 冷凝水管安装完毕后需要进行灌水试验● 在室内机的四个角使用水...
