[安徽]大桥施工组织设计

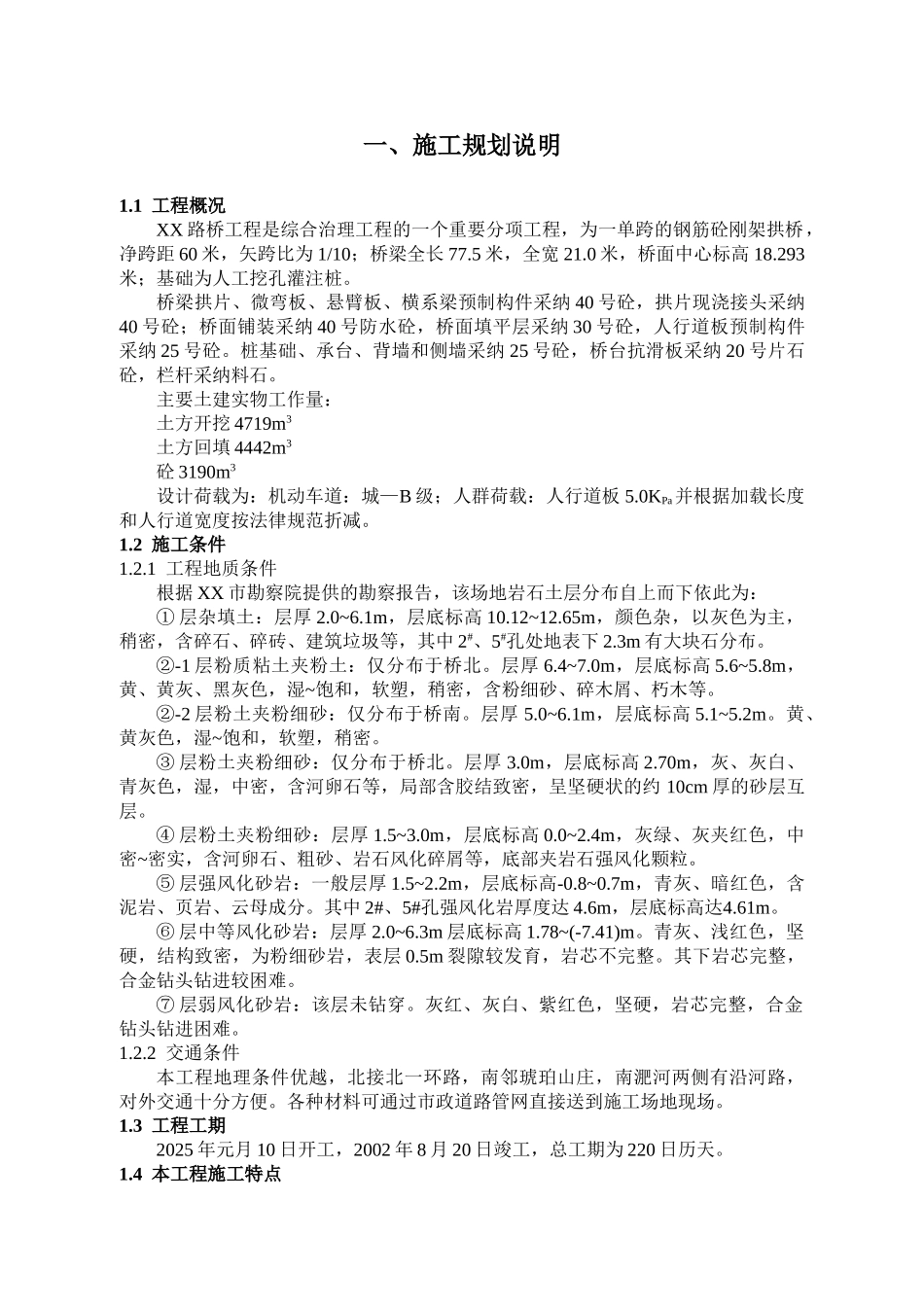

一、施工规划说明1.1 工程概况XX 路桥工程是综合治理工程的一个重要分项工程，为一单跨的钢筋砼刚架拱桥，净跨距 60 米，矢跨比为 1/10；桥梁全长 77.5 米，全宽 21.0 米，桥面中心标高 18.293米；基础为人工挖孔灌注桩。桥梁拱片、微弯板、悬臂板、横系梁预制构件采纳 40 号砼，拱片现浇接头采纳40 号砼；桥面铺装采纳 40 号防水砼，桥面填平层采纳 30 号砼，人行道板预制构件采纳 25 号砼。桩基础、承台、背墙和侧墙采纳 25 号砼，桥台抗滑板采纳 20 号片石砼，栏杆采纳料石。主要土建实物工作量：土方开挖 4719m3土方回填 4442m3砼 3190m3设计荷载为：机动车道：城—B 级；人群荷载：人行道板 5.0KPa并根据加载长度和人行道宽度按法律规范折减。1.2 施工条件1.2.1 工程地质条件根据 XX 市勘察院提供的勘察报告，该场地岩石土层分布自上而下依此为：① 层杂填土：层厚 2.0~6.1m，层底标高 10.12~12.65m，颜色杂，以灰色为主，稍密，含碎石、碎砖、建筑垃圾等，其中 2#、5#孔处地表下 2.3m 有大块石分布。②-1 层粉质粘土夹粉土：仅分布于桥北。层厚 6.4~7.0m，层底标高 5.6~5.8m，黄、黄灰、黑灰色，湿~饱和，软塑，稍密，含粉细砂、碎木屑、朽木等。②-2 层粉土夹粉细砂：仅分布于桥南。层厚 5.0~6.1m，层底标高 5.1~5.2m。黄、黄灰色，湿~饱和，软塑，稍密。③ 层粉土夹粉细砂：仅分布于桥北。层厚 3.0m，层底标高 2.70m，灰、灰白、青灰色，湿，中密，含河卵石等，局部含胶结致密，呈坚硬状的约 10cm 厚的砂层互层。④ 层粉土夹粉细砂：层厚 1.5~3.0m，层底标高 0.0~2.4m，灰绿、灰夹红色，中密~密实，含河卵石、粗砂、岩石风化碎屑等，底部夹岩石强风化颗粒。⑤ 层强风化砂岩：一般层厚 1.5~2.2m，层底标高-0.8~0.7m，青灰、暗红色，含泥岩、页岩、云母成分。其中 2#、5#孔强风化岩厚度达 4.6m，层底标高达4.61m。⑥ 层中等风化砂岩：层厚 2.0~6.3m 层底标高 1.78~(-7.41)m。青灰、浅红色，坚硬，结构致密，为粉细砂岩，表层 0.5m 裂隙较发育，岩芯不完整。其下岩芯完整，合金钻头钻进较困难。⑦ 层弱风化砂岩：该层未钻穿。灰红、灰白、紫红色，坚硬，岩芯完整，合金钻头钻进困难。1.2.2 交通条件本工程地理条件优越，北接北一环路，南邻琥珀山庄，南淝河两侧有沿河路，对外交通十分方便。各种材料可通过市政道路管网直接送到施工场地现场。1.3 工程工期2025 年元月 10...
