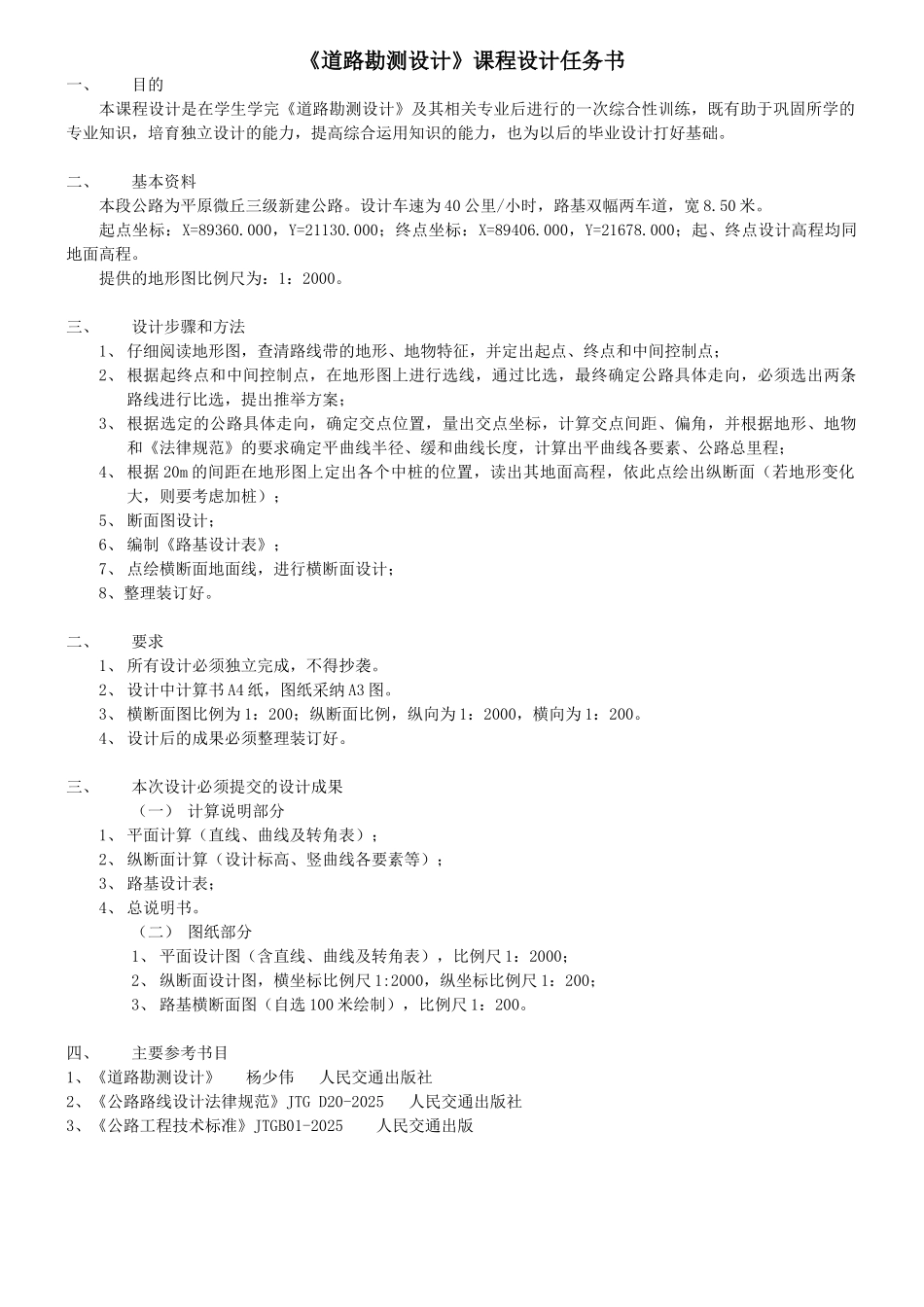

《道路勘测设计》课程设计任务书一、目的本课程设计是在学生学完《道路勘测设计》及其相关专业后进行的一次综合性训练，既有助于巩固所学的专业知识，培育独立设计的能力，提高综合运用知识的能力，也为以后的毕业设计打好基础。二、基本资料本段公路为平原微丘三级新建公路。设计车速为 40 公里/小时，路基双幅两车道，宽 8.50 米。起点坐标：X=89360.000，Y=21130.000；终点坐标：X=89406.000，Y=21678.000；起、终点设计高程均同地面高程。提供的地形图比例尺为：1：2000。三、设计步骤和方法1、 仔细阅读地形图，查清路线带的地形、地物特征，并定出起点、终点和中间控制点；2、 根据起终点和中间控制点，在地形图上进行选线，通过比选，最终确定公路具体走向，必须选出两条路线进行比选，提出推举方案；3、 根据选定的公路具体走向，确定交点位置，量出交点坐标，计算交点间距、偏角，并根据地形、地物和《法律规范》的要求确定平曲线半径、缓和曲线长度，计算出平曲线各要素、公路总里程；4、 根据 20m 的间距在地形图上定出各个中桩的位置，读出其地面高程，依此点绘出纵断面（若地形变化大，则要考虑加桩）；5、 断面图设计；6、 编制《路基设计表》；7、 点绘横断面地面线，进行横断面设计；8、整理装订好。 二、要求1、 所有设计必须独立完成，不得抄袭。2、 设计中计算书 A4 纸，图纸采纳 A3 图。3、 横断面图比例为 1：200；纵断面比例，纵向为 1：2000，横向为 1：200。4、 设计后的成果必须整理装订好。三、本次设计必须提交的设计成果（一） 计算说明部分1、 平面计算（直线、曲线及转角表）；2、 纵断面计算（设计标高、竖曲线各要素等）；3、 路基设计表； 4、 总说明书。（二） 图纸部分1、 平面设计图（含直线、曲线及转角表），比例尺 1：2000；2、 纵断面设计图，横坐标比例尺 1:2000，纵坐标比例尺 1：200；3、 路基横断面图（自选 100 米绘制），比例尺 1：200。四、主要参考书目1、《道路勘测设计》 杨少伟 人民交通出版社2、《公路路线设计法律规范》JTG D20-2025 人民交通出版社3、《公路工程技术标准》JTGB01-2025 人民交通出版
