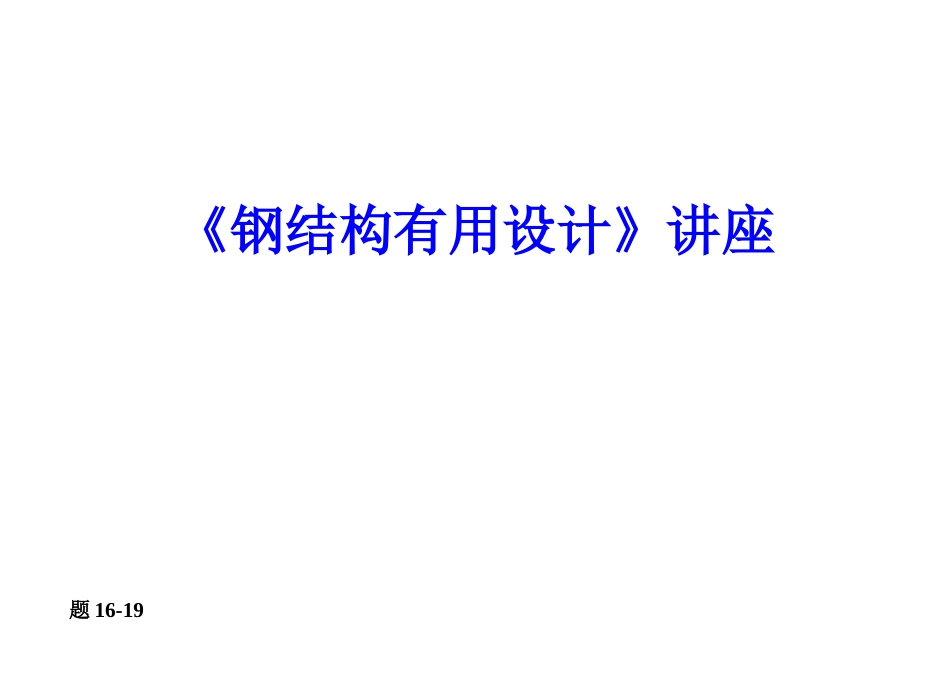

《钢结构实用设计》讲座

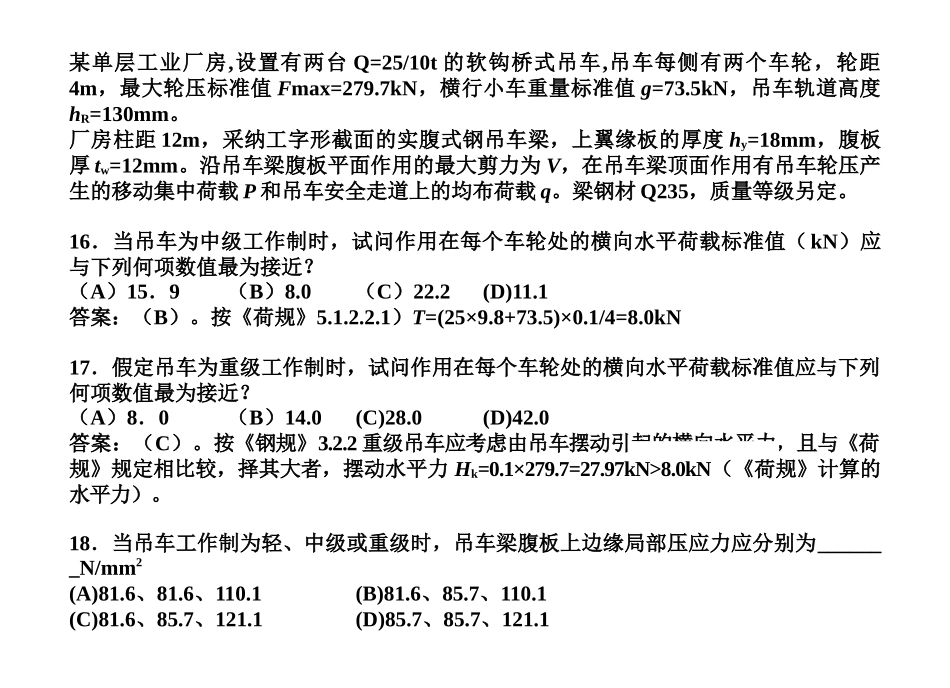

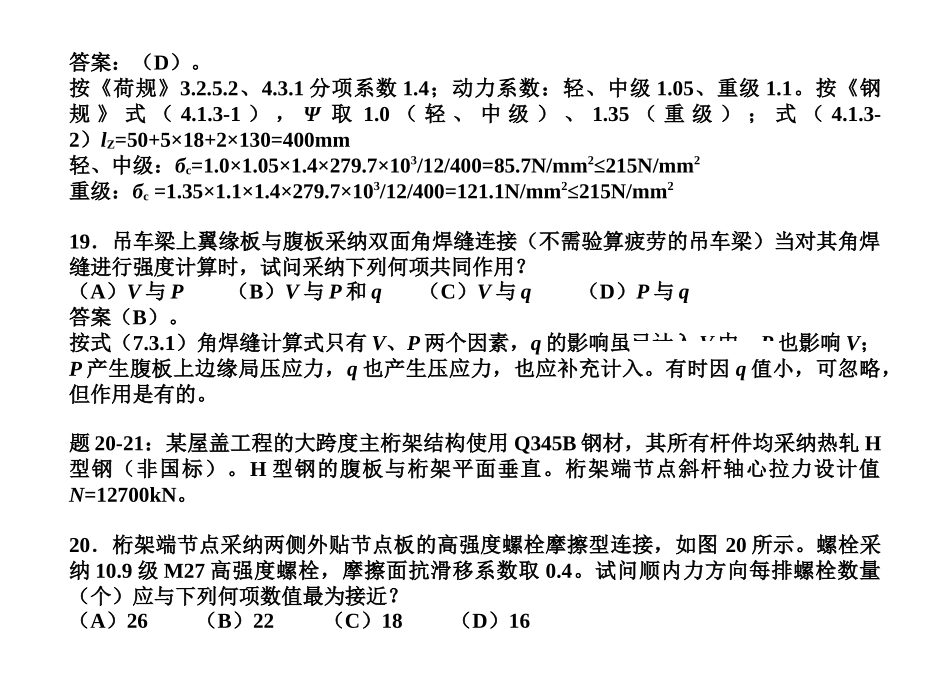

《钢结构有用设计》讲座题 16-19某单层工业厂房,设置有两台 Q=25/10t 的软钩桥式吊车,吊车每侧有两个车轮，轮距4m，最大轮压标准值 Fmax=279.7kN，横行小车重量标准值 g=73.5kN，吊车轨道高度hR=130mm。厂房柱距 12m，采纳工字形截面的实腹式钢吊车梁，上翼缘板的厚度 hy=18mm，腹板厚 tw=12mm。沿吊车梁腹板平面作用的最大剪力为 V，在吊车梁顶面作用有吊车轮压产生的移动集中荷载 P 和吊车安全走道上的均布荷载 q。梁钢材 Q235，质量等级另定。16．当吊车为中级工作制时，试问作用在每个车轮处的横向水平荷载标准值（kN）应与下列何项数值最为接近？（A）15．9（B）8.0（C）22.2(D)11.1答案：（B）。按《荷规》5.1.2.2.1）T=(25×9.8+73.5)×0.1/4=8.0kN17．假定吊车为重级工作制时，试问作用在每个车轮处的横向水平荷载标准值应与下列何项数值最为接近？（A）8．0（B）14.0(C)28.0(D)42.0答案：（C）。按《钢规》3.2.2 重级吊车应考虑由吊车摆动引起的横向水平力，且与《荷规》规定相比较，择其大者，摆动水平力 Hk=0.1×279.7=27.97kN>8.0kN（《荷规》计算的水平力）。18．当吊车工作制为轻、中级或重级时，吊车梁腹板上边缘局部压应力应分别为_______N/mm2(A)81.6、81.6、110.1(B)81.6、85.7、110.1(C)81.6、85.7、121.1(D)85.7、85.7、121.1答案：（D）。按《荷规》3.2.5.2、4.3.1 分项系数 1.4；动力系数：轻、中级 1.05、重级 1.1。按《钢规 》 式 （ 4.1.3-1 ） ， Ψ 取 1.0 （ 轻 、 中 级 ） 、 1.35 （ 重 级 ） ； 式 （ 4.1.3-2）lZ=50+5×18+2×130=400mm轻、中级：бc=1.0×1.05×1.4×279.7×103/12/400=85.7N/mm2≤215N/mm2重级：бc =1.35×1.1×1.4×279.7×103/12/400=121.1N/mm2≤215N/mm219．吊车梁上翼缘板与腹板采纳双面角焊缝连接（不需验算疲劳的吊车梁）当对其角焊缝进行强度计算时，试问采纳下列何项共同作用？（A）V 与 P（B）V 与 P 和 q（C）V 与 q（D）P 与 q答案（B）。按式（7.3.1）角焊缝计算式只有 V、P 两个因素，q 的影响虽已计入 V 中，P 也影响 V；P 产生腹板上边缘局压应力，q 也产生压应力，也应补充计入。有时因 q 值小，可忽略，但作用是有的。题 20-21：某屋盖工程的大跨度主桁架结构使用 Q345B 钢材，其所有杆件均采纳热轧 H型钢（非国标）。H 型钢的腹板与桁架平面垂直。桁架端节点斜杆轴心拉力设计值N=12700kN。20．桁...
