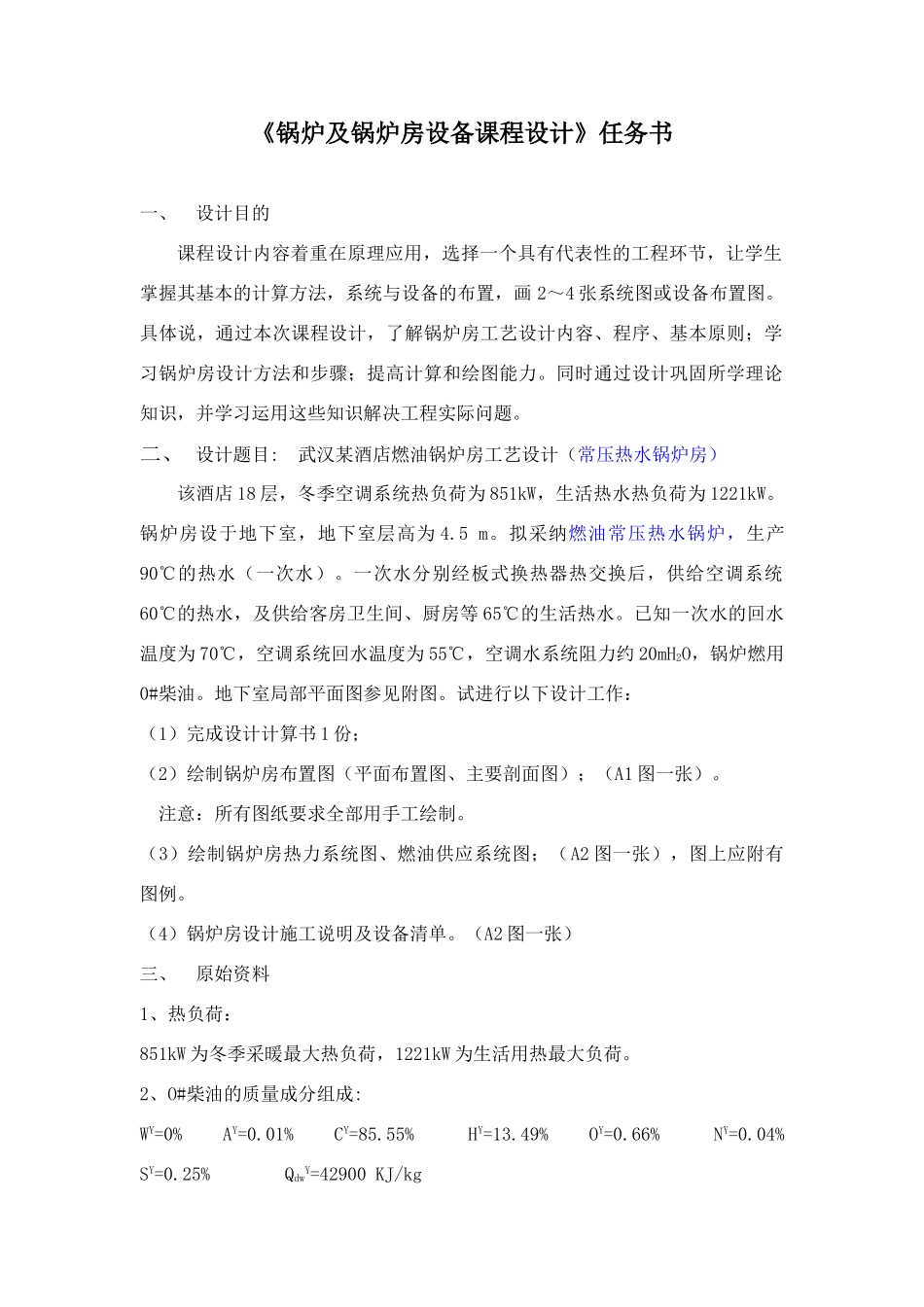

《锅炉及锅炉房设备课程设计》任务书

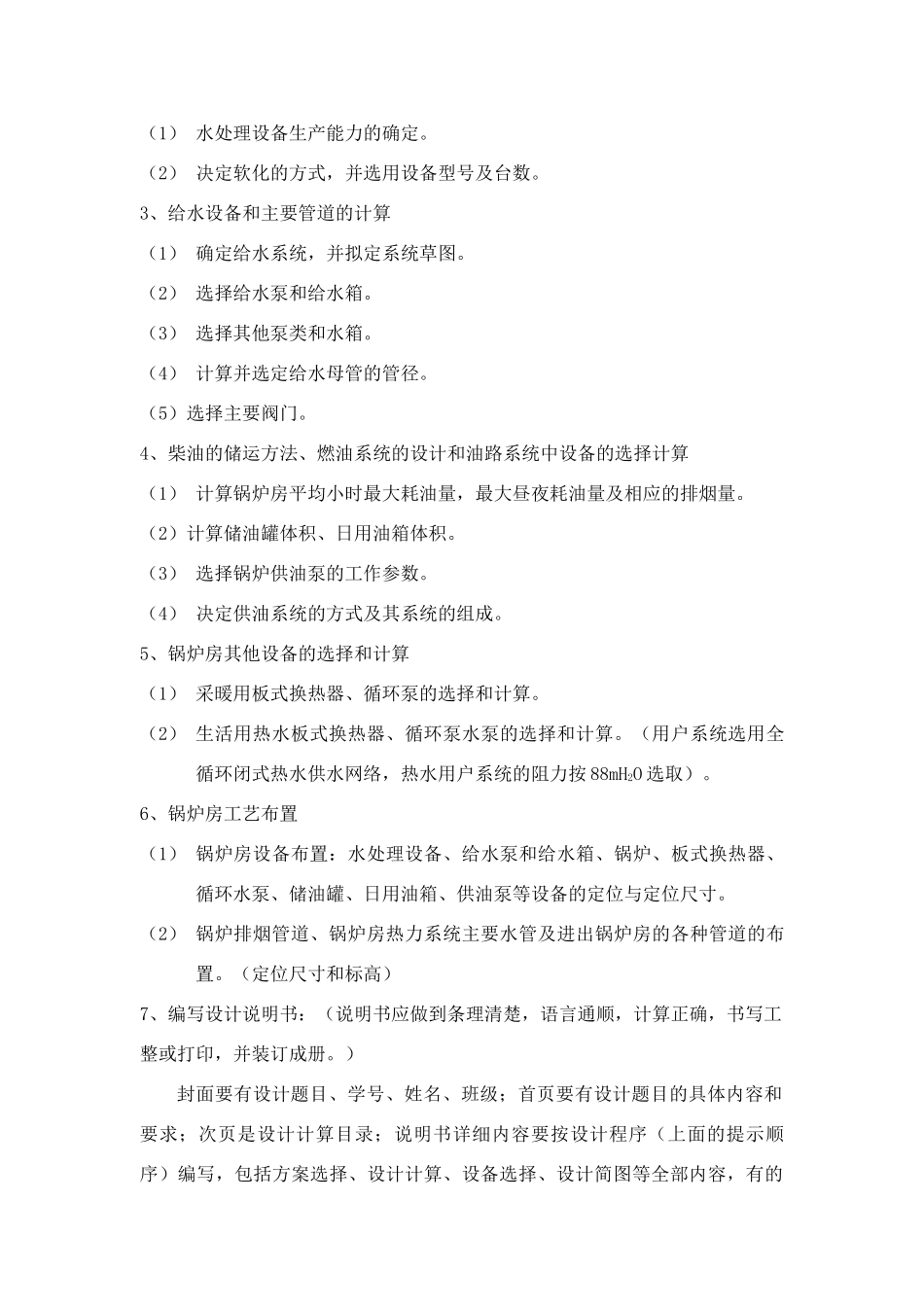

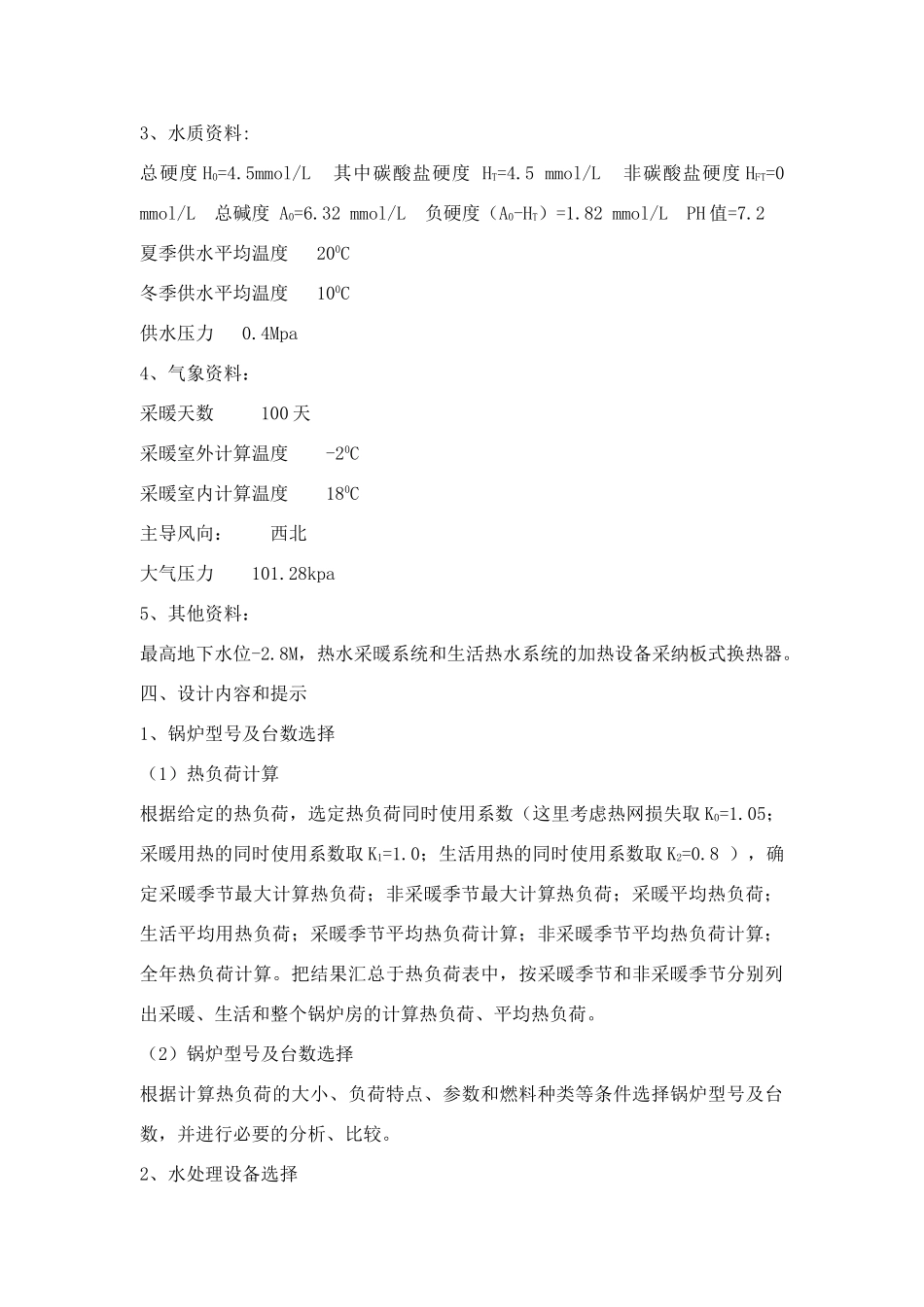

《锅炉及锅炉房设备课程设计》任务书一、设计目的课程设计内容着重在原理应用，选择一个具有代表性的工程环节，让学生掌握其基本的计算方法，系统与设备的布置，画 2～4 张系统图或设备布置图。具体说，通过本次课程设计，了解锅炉房工艺设计内容、程序、基本原则；学习锅炉房设计方法和步骤；提高计算和绘图能力。同时通过设计巩固所学理论知识，并学习运用这些知识解决工程实际问题。二、 设计题目: 武汉某酒店燃油锅炉房工艺设计（常压热水锅炉房）该酒店 18 层，冬季空调系统热负荷为 851kW，生活热水热负荷为 1221kW。锅炉房设于地下室，地下室层高为 4.5 m。拟采纳燃油常压热水锅炉，生产90℃的热水（一次水）。一次水分别经板式换热器热交换后，供给空调系统60℃的热水，及供给客房卫生间、厨房等 65℃的生活热水。已知一次水的回水温度为 70℃，空调系统回水温度为 55℃，空调水系统阻力约 20mH2O，锅炉燃用0#柴油。地下室局部平面图参见附图。试进行以下设计工作： （1）完成设计计算书 1 份；（2）绘制锅炉房布置图（平面布置图、主要剖面图）；（A1 图一张）。注意：所有图纸要求全部用手工绘制。（3）绘制锅炉房热力系统图、燃油供应系统图；（A2 图一张），图上应附有图例。（4）锅炉房设计施工说明及设备清单。（A2 图一张）三、原始资料1、热负荷： 851kW 为冬季采暖最大热负荷，1221kW 为生活用热最大负荷。2、O#柴油的质量成分组成:WY=0% AY=0.01% CY=85.55% HY=13.49% OY=0.66% NY=0.04% SY=0.25% QdwY=42900 KJ/kg3、水质资料:总硬度 H0=4.5mmol/L 其中碳酸盐硬度 HT=4.5 mmol/L 非碳酸盐硬度 HFT=0 mmol/L 总碱度 A0=6.32 mmol/L 负硬度（A0-HT）=1.82 mmol/L PH 值=7.2 夏季供水平均温度 200C冬季供水平均温度 100C供水压力 0.4Mpa4、气象资料：采暖天数 100 天采暖室外计算温度 -20C采暖室内计算温度 180C主导风向： 西北大气压力 101.28kpa5、其他资料：最高地下水位-2.8M，热水采暖系统和生活热水系统的加热设备采纳板式换热器。四、设计内容和提示1、锅炉型号及台数选择（1）热负荷计算根据给定的热负荷，选定热负荷同时使用系数（这里考虑热网损失取 K0=1.05；采暖用热的同时使用系数取 K1=1.0；生活用热的同时使用系数取 K2=0.8 ），确定采暖季节最大计算热负荷；非采暖季节最大计算热负荷；采暖平均热负荷；生活平均用热负荷；采暖季节平均热负荷计算；非...
