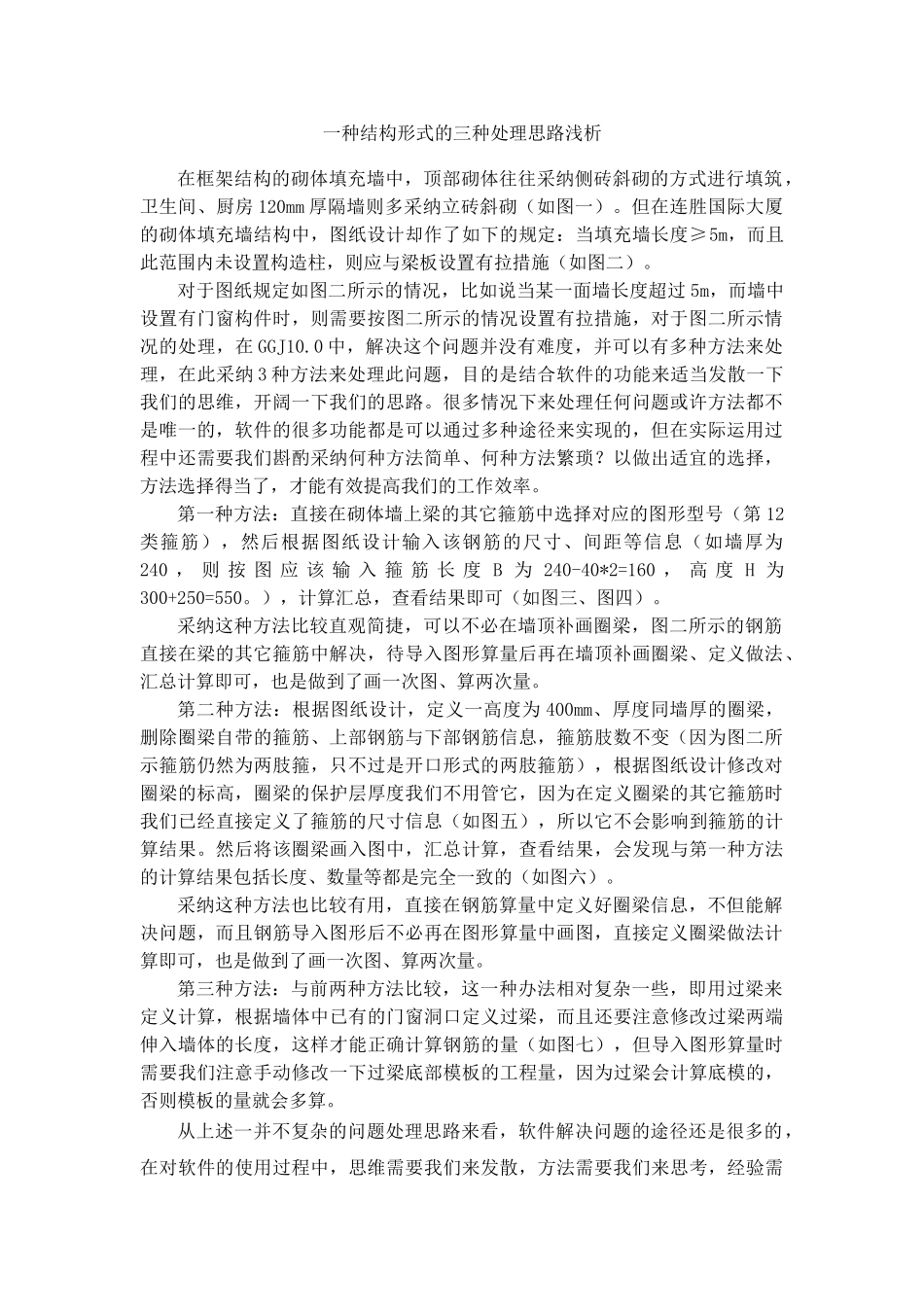

一种结构形式的三种处理思路浅析在框架结构的砌体填充墙中，顶部砌体往往采纳侧砖斜砌的方式进行填筑，卫生间、厨房 120mm 厚隔墙则多采纳立砖斜砌（如图一）。但在连胜国际大厦的砌体填充墙结构中，图纸设计却作了如下的规定：当填充墙长度≥5m，而且此范围内未设置构造柱，则应与梁板设置有拉措施（如图二）。对于图纸规定如图二所示的情况，比如说当某一面墙长度超过 5m，而墙中设置有门窗构件时，则需要按图二所示的情况设置有拉措施，对于图二所示情况的处理，在 GGJ10.0 中，解决这个问题并没有难度，并可以有多种方法来处理，在此采纳 3 种方法来处理此问题，目的是结合软件的功能来适当发散一下我们的思维，开阔一下我们的思路。很多情况下来处理任何问题或许方法都不是唯一的，软件的很多功能都是可以通过多种途径来实现的，但在实际运用过程中还需要我们斟酌采纳何种方法简单、何种方法繁琐？以做出适宜的选择，方法选择得当了，才能有效提高我们的工作效率。第一种方法：直接在砌体墙上梁的其它箍筋中选择对应的图形型号（第 12类箍筋），然后根据图纸设计输入该钢筋的尺寸、间距等信息（如墙厚为240 ， 则 按 图 应 该 输 入 箍 筋 长 度 B 为 240-40*2=160 ， 高 度 H 为300+250=550。），计算汇总，查看结果即可（如图三、图四）。采纳这种方法比较直观简捷，可以不必在墙顶补画圈梁，图二所示的钢筋直接在梁的其它箍筋中解决，待导入图形算量后再在墙顶补画圈梁、定义做法、汇总计算即可，也是做到了画一次图、算两次量。第二种方法：根据图纸设计，定义一高度为 400mm、厚度同墙厚的圈梁，删除圈梁自带的箍筋、上部钢筋与下部钢筋信息，箍筋肢数不变（因为图二所示箍筋仍然为两肢箍，只不过是开口形式的两肢箍筋），根据图纸设计修改对圈梁的标高，圈梁的保护层厚度我们不用管它，因为在定义圈梁的其它箍筋时我们已经直接定义了箍筋的尺寸信息（如图五），所以它不会影响到箍筋的计算结果。然后将该圈梁画入图中，汇总计算，查看结果，会发现与第一种方法的计算结果包括长度、数量等都是完全一致的（如图六）。采纳这种方法也比较有用，直接在钢筋算量中定义好圈梁信息，不但能解决问题，而且钢筋导入图形后不必再在图形算量中画图，直接定义圈梁做法计算即可，也是做到了画一次图、算两次量。第三种方法：与前两种方法比较，这一种办法相对复杂一些，即用过梁来定义计算，根据墙体中已有的门窗洞口...
