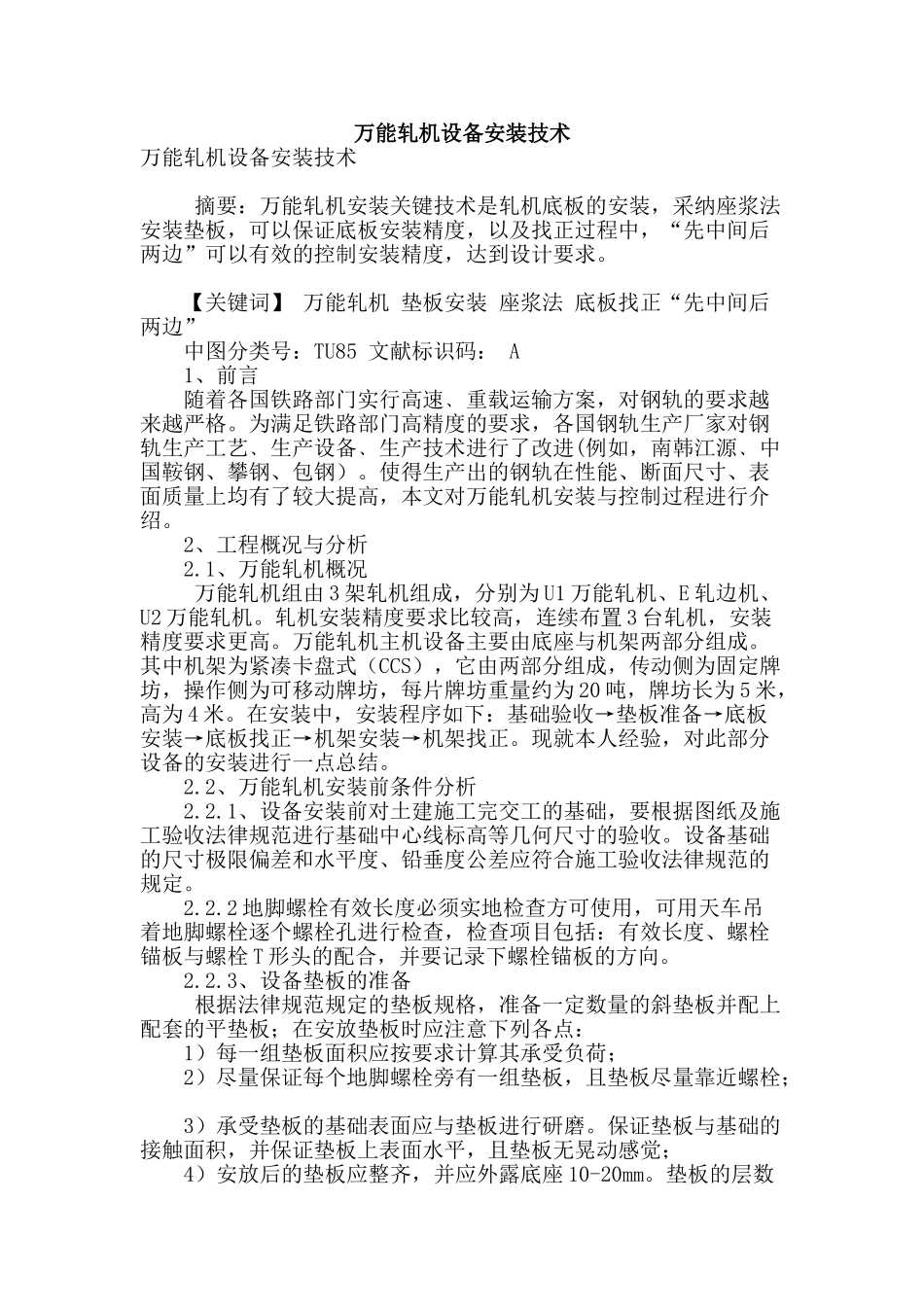

万能轧机设备安装技术万能轧机设备安装技术 摘要：万能轧机安装关键技术是轧机底板的安装，采纳座浆法安装垫板，可以保证底板安装精度，以及找正过程中，“先中间后两边”可以有效的控制安装精度，达到设计要求。 【关键词】 万能轧机 垫板安装 座浆法 底板找正“先中间后两边” 中图分类号：TU85 文献标识码： A 1、前言 随着各国铁路部门实行高速﹑重载运输方案，对钢轨的要求越来越严格。为满足铁路部门高精度的要求，各国钢轨生产厂家对钢轨生产工艺﹑生产设备﹑生产技术进行了改进(例如，南韩江源﹑中国鞍钢、攀钢、包钢）。使得生产出的钢轨在性能、断面尺寸、表面质量上均有了较大提高，本文对万能轧机安装与控制过程进行介绍。 2、工程概况与分析 2.1、万能轧机概况 万能轧机组由 3 架轧机组成，分别为 U1 万能轧机、E 轧边机、U2 万能轧机。轧机安装精度要求比较高，连续布置 3 台轧机，安装精度要求更高。万能轧机主机设备主要由底座与机架两部分组成。其中机架为紧凑卡盘式（CCS），它由两部分组成，传动侧为固定牌坊，操作侧为可移动牌坊，每片牌坊重量约为 20 吨，牌坊长为 5 米，高为 4 米。在安装中，安装程序如下：基础验收→垫板准备→底板安装→底板找正→机架安装→机架找正。现就本人经验，对此部分设备的安装进行一点总结。 2.2、万能轧机安装前条件分析 2.2.1、设备安装前对土建施工完交工的基础，要根据图纸及施工验收法律规范进行基础中心线标高等几何尺寸的验收。设备基础的尺寸极限偏差和水平度、铅垂度公差应符合施工验收法律规范的规定。 2.2.2 地脚螺栓有效长度必须实地检查方可使用，可用天车吊着地脚螺栓逐个螺栓孔进行检查，检查项目包括：有效长度、螺栓锚板与螺栓 T 形头的配合，并要记录下螺栓锚板的方向。 2.2.3、设备垫板的准备 根据法律规范规定的垫板规格，准备一定数量的斜垫板并配上配套的平垫板；在安放垫板时应注意下列各点： 1）每一组垫板面积应按要求计算其承受负荷； 2）尽量保证每个地脚螺栓旁有一组垫板，且垫板尽量靠近螺栓； 3）承受垫板的基础表面应与垫板进行研磨。保证垫板与基础的接触面积，并保证垫板上表面水平，且垫板无晃动感觉； 4）安放后的垫板应整齐，并应外露底座 10-20mm。垫板的层数一般以少为佳，同时根据二次灌浆的结构可把垫板点焊（对于斜垫板必须焊接）。 3、万能轧机施工方案准备以及实施 3.1、底板安装： 1）垫板安装： ...
