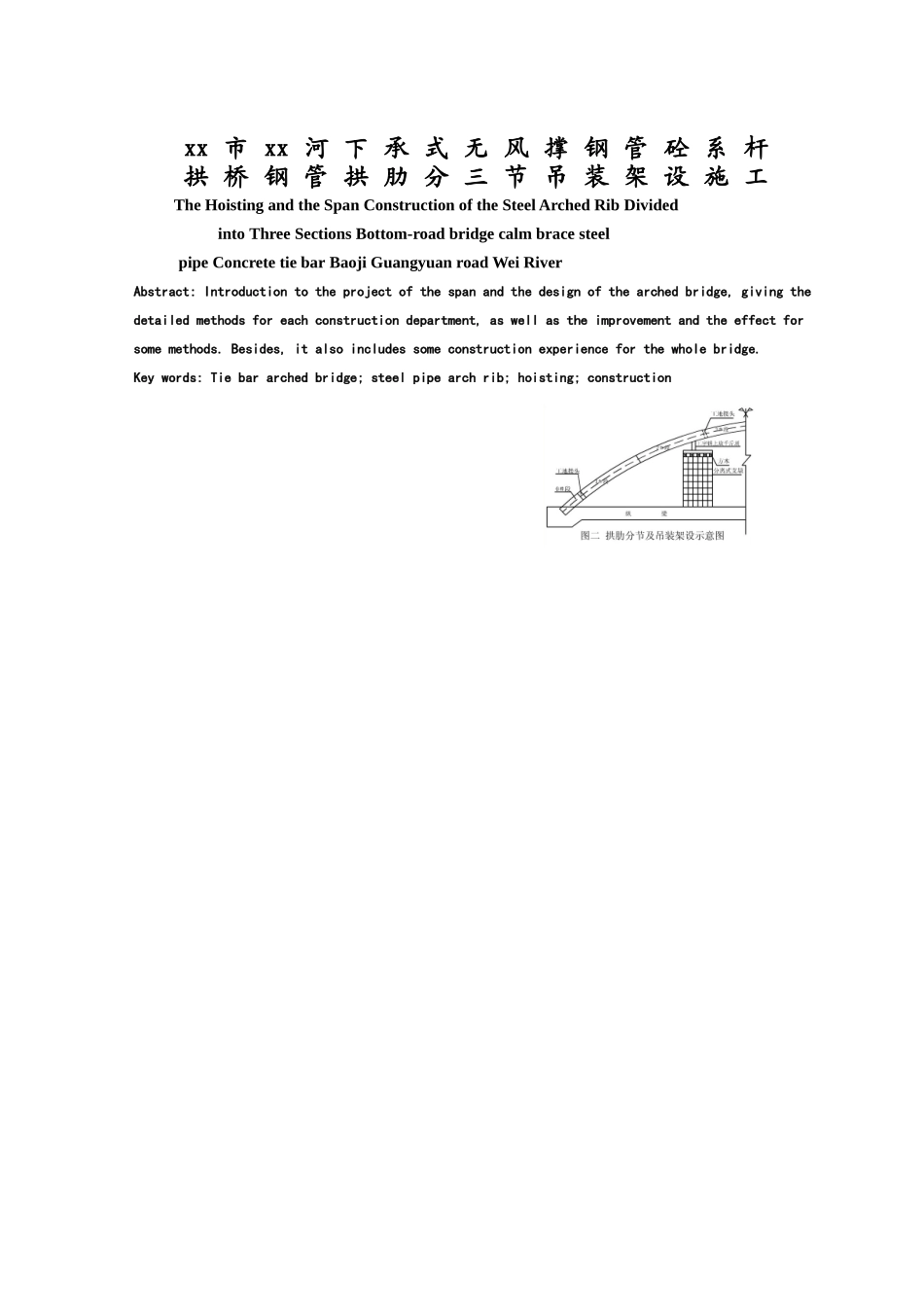

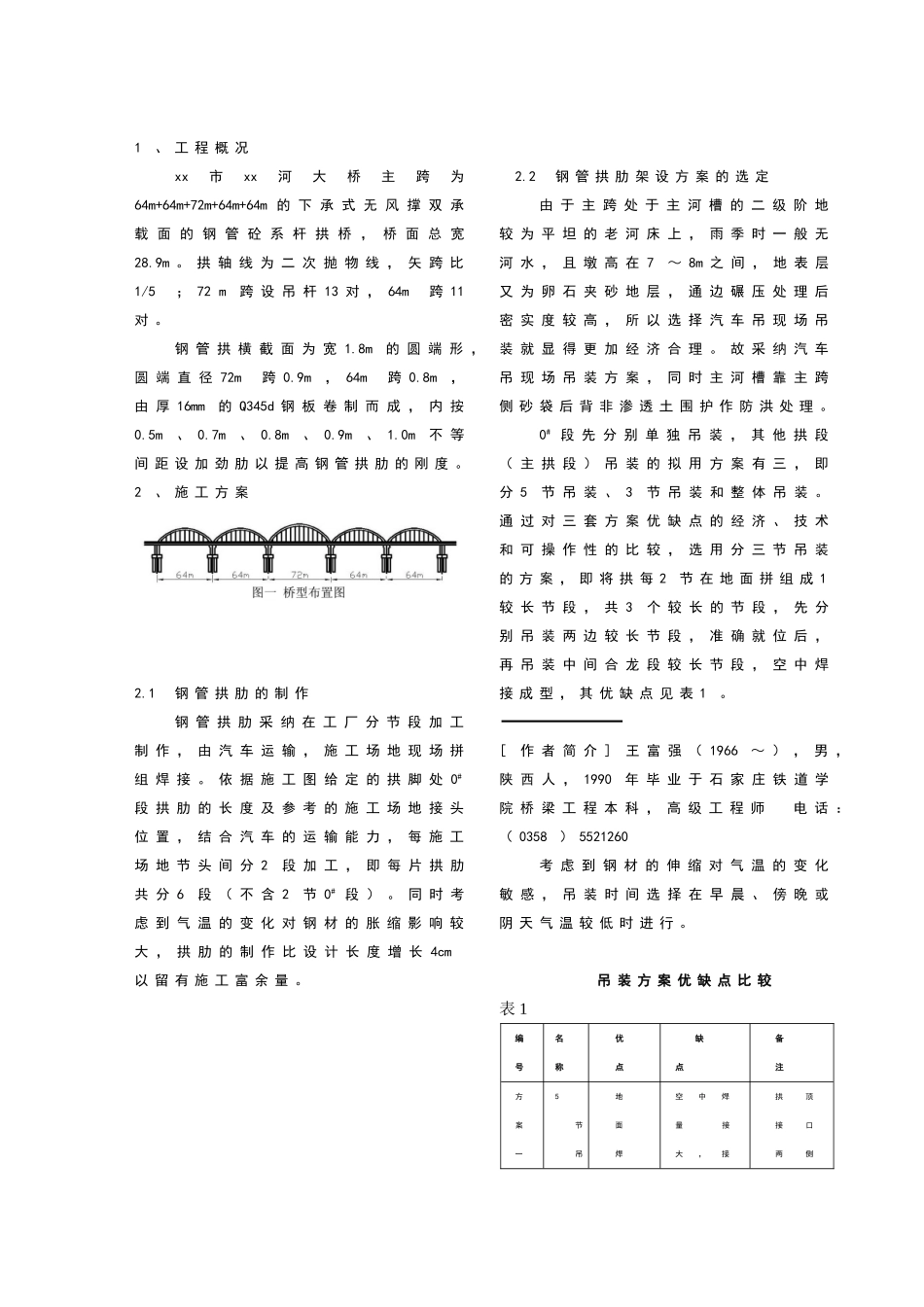

xx 市 xx 河 下 承 式 无 风 撑 钢 管 砼 系 杆拱 桥 钢 管 拱 肋 分 三 节 吊 装 架 设 施 工The Hoisting and the Span Construction of the Steel Arched Rib Divided into Three Sections Bottom-road bridge calm brace steel pipe Concrete tie bar Baoji Guangyuan road Wei RiverAbstract: Introduction to the project of the span and the design of the arched bridge, giving the detailed methods for each construction department, as well as the improvement and the effect for some methods. Besides, it also includes some construction experience for the whole bridge.Key words: Tie bar arched bridge; steel pipe arch rib; hoisting; construction1、 工 程 概 况xx市xx河大桥主跨为64m+64m+72m+64m+64m 的 下 承 式 无 风 撑 双 承载 面 的 钢 管 砼 系 杆 拱 桥 ， 桥 面 总 宽28.9m 。 拱 轴 线 为 二 次 抛 物 线 ， 矢 跨 比1/5； 72 m跨 设 吊 杆 13 对 ， 64m跨 11对 。钢 管 拱 横 截 面 为 宽 1.8m的 圆 端 形 ，圆 端 直 径 72m跨 0.9m， 64m跨 0.8m，由 厚 16mm的 Q345d 钢 板 卷 制 而 成 ， 内 按0.5m、 0.7m、 0.8m、 0.9m、 1.0m不 等间 距 设 加 劲 肋 以 提 高 钢 管 拱 肋 的 刚 度 。2、 施 工 方 案2.1 钢 管 拱 肋 的 制 作钢 管 拱 肋 采 纳 在 工 厂 分 节 段 加 工制 作 ， 由 汽 车 运 输 ， 施 工 场 地 现 场 拼组 焊 接 。 依 据 施 工 图 给 定 的 拱 脚 处 0#段 拱 肋 的 长 度 及 参 考 的 施 工 场 地 接 头位 置 ， 结 合 汽 车 的 运 输 能 力 ， 每 施 工场 地 节 头 间 分 2段 加 工 ， 即 每 片 拱 肋共 分 6段 （ 不 含 2节 0# 段 ） 。 同 时 考虑 到 气 温 的 变 化 对 钢 材 的 胀 缩 影 响 较大 ， 拱 肋 的 制 作 比 设 计 长 度 增 长 4cm以 留 有 施 工 富 余 量 。2.2 钢 管 拱 肋 架 设 方 案 的 选 定由 于 主 跨 处 于 主 河 槽 的 二 级 阶 地较 ...
