中学体育馆网架及屋面板工程安装

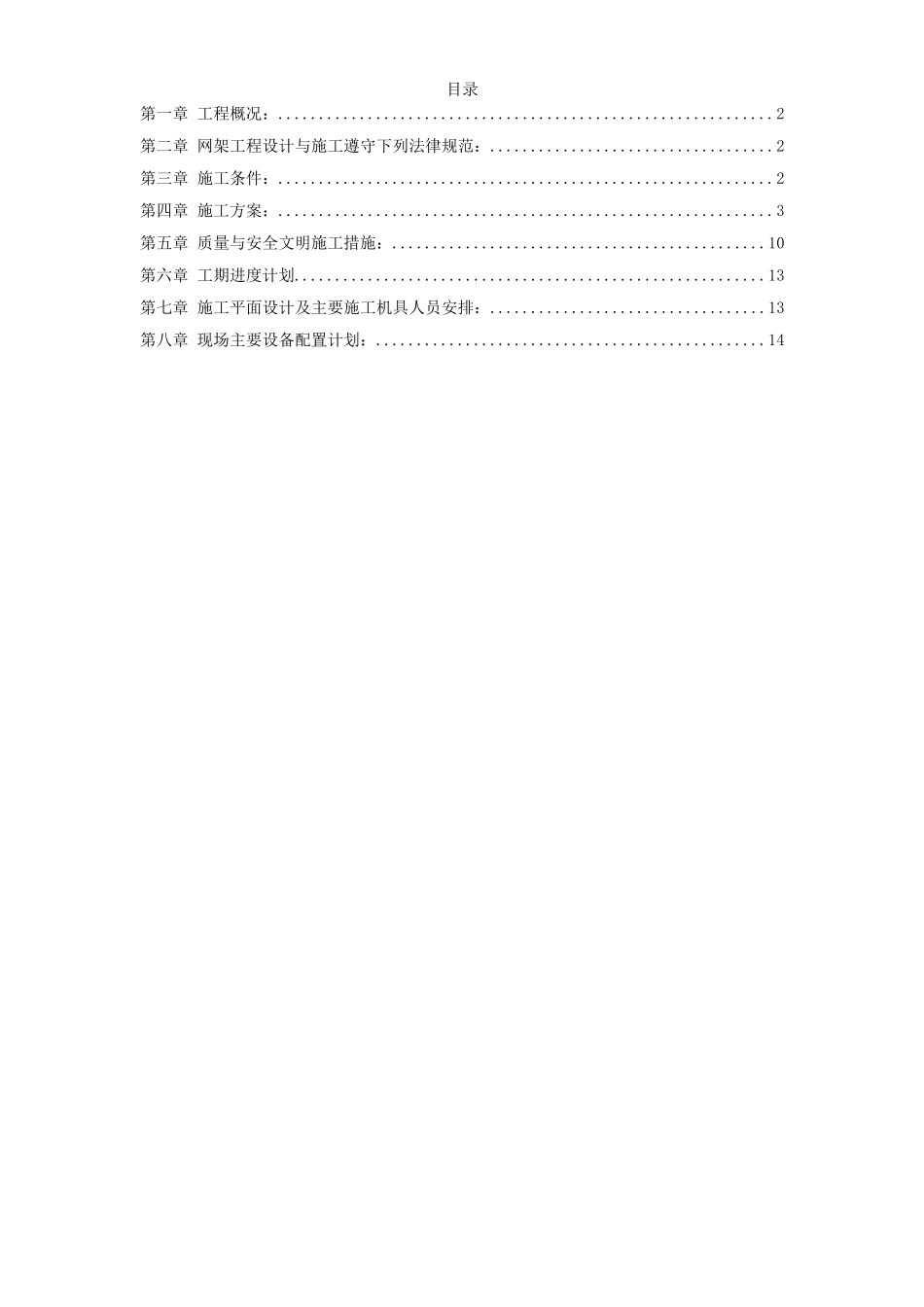

目录第一章 工程概况：.............................................................2第二章 网架工程设计与施工遵守下列法律规范：...................................2第三章 施工条件：.............................................................2第四章 施工方案：.............................................................3第五章 质量与安全文明施工措施：..............................................10第六章 工期进度计划..........................................................13第七章 施工平面设计及主要施工机具人员安排：..................................13第八章 现场主要设备配置计划：................................................14工程概况：本工程是 xxx 中学体育馆网架及屋面板工程（该工程尺寸见图），总面积为 4010 平方米，网架采纳螺栓球节点，支承形为周边下弦支承正放四角锥形式，承托屋面板的桁条为 C 型冷弯槽钢，托梁间距按上弦球均布屋面板采纳 EPS75mm 夹心板。网架工程设计与施工遵守下列法律规范：1、《网架结构设计与施工法律规范》（JGJ7-91）2、《钢结构设计法律规范》GBJ17-883、《钢结构工程验收法律规范》GBJ50205-954、《钢网架行业标准》JGJ71.5-73.5-915、《钢网架螺栓球节点用高强螺栓》GB\T716939施工条件：网架杆件及钢球、桁条、屋面板等零部件在工厂加工制作好后，运至现场，网架安装必须待基础砼达到设计强度后，方进场安装。施工现场场地必须平整夯实，柱顶预埋件要求按图纸尺寸放置，预埋件的尺寸误差、水平标高应在公差范围之内。交通：运输有能进汽车至施工现场内的道路。水电：生活用水（30 人左右）、生活用电安装时固定支座、安装桁条用电。施工方案：(一)施工顺序： 1、工厂内：图纸会审——备料——原材料检验——加工制作部件（钢球、杆件、支座）——表面防腐处理——质量检验——包装发往现场——网架安装——网架检测——屋面安装。 2、施工现场：场地整理——搭设临时设施——临时支架搭设（高至网架下弦 30cm）——检查复核测量网架预埋件尺寸、标高、标高是否符合图纸设计要求，必要时作出相应调整，网架支座安装——网架安装——网架检测——验收。 3、复检：加固脚手架，对现场材料清理排放，对垂直运输材料作详细运输程序。(二)施工方法：1、网架构件的加工制作。1.1.网架构件加工制作工艺过程见流程图。1.2.网架构件加...
