中建五局土木公司BIM技术应用指导手册VIP专享

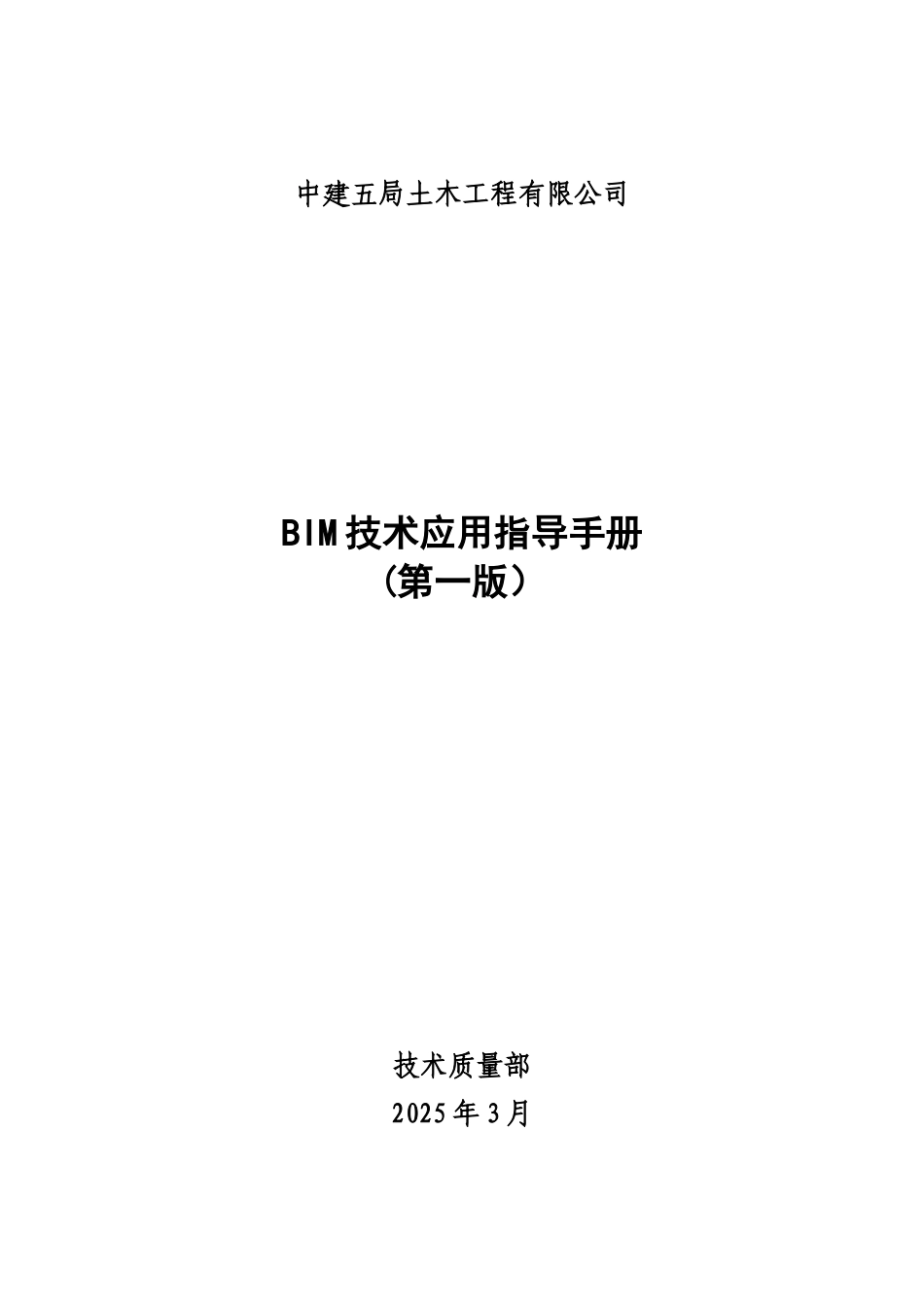

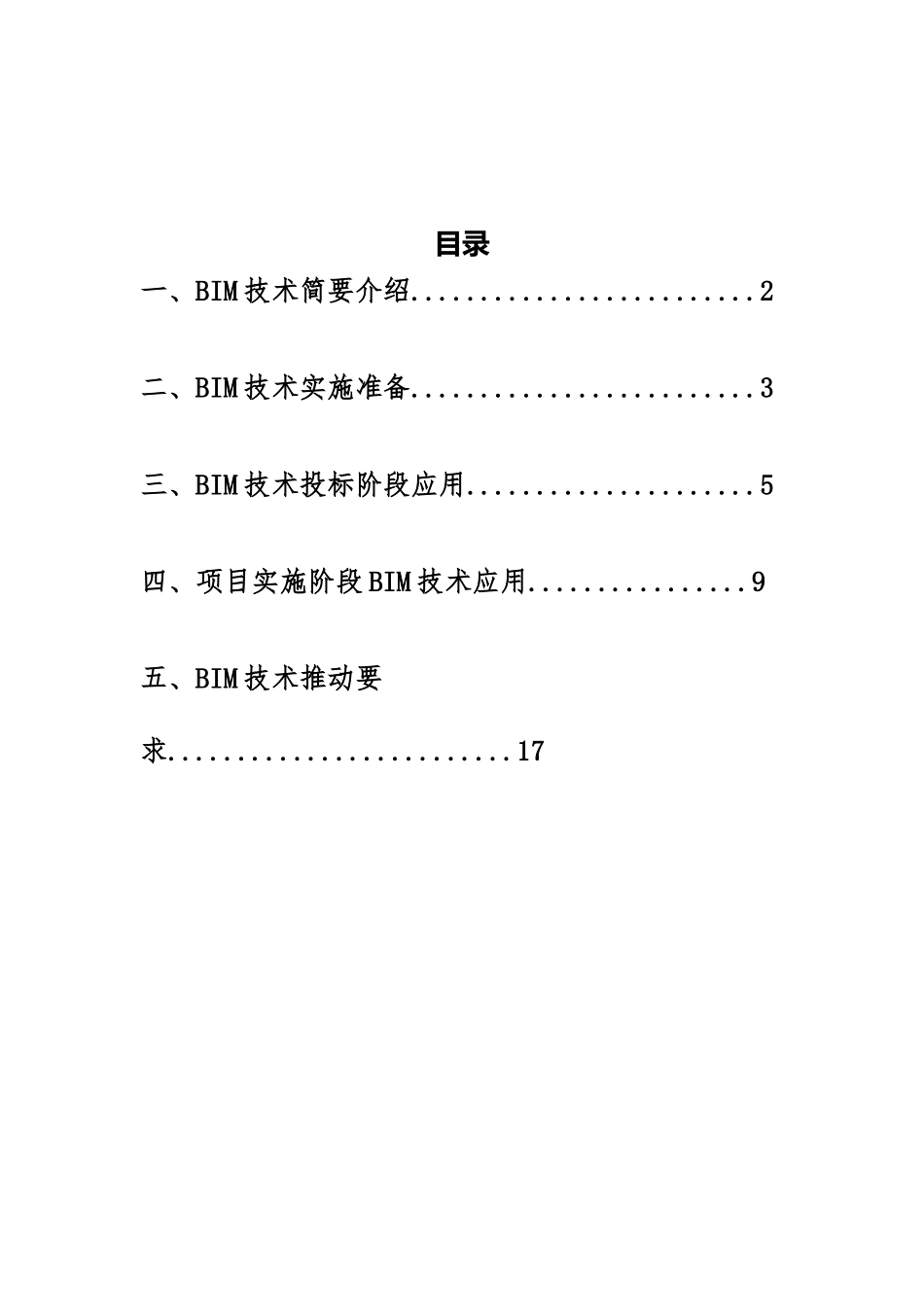

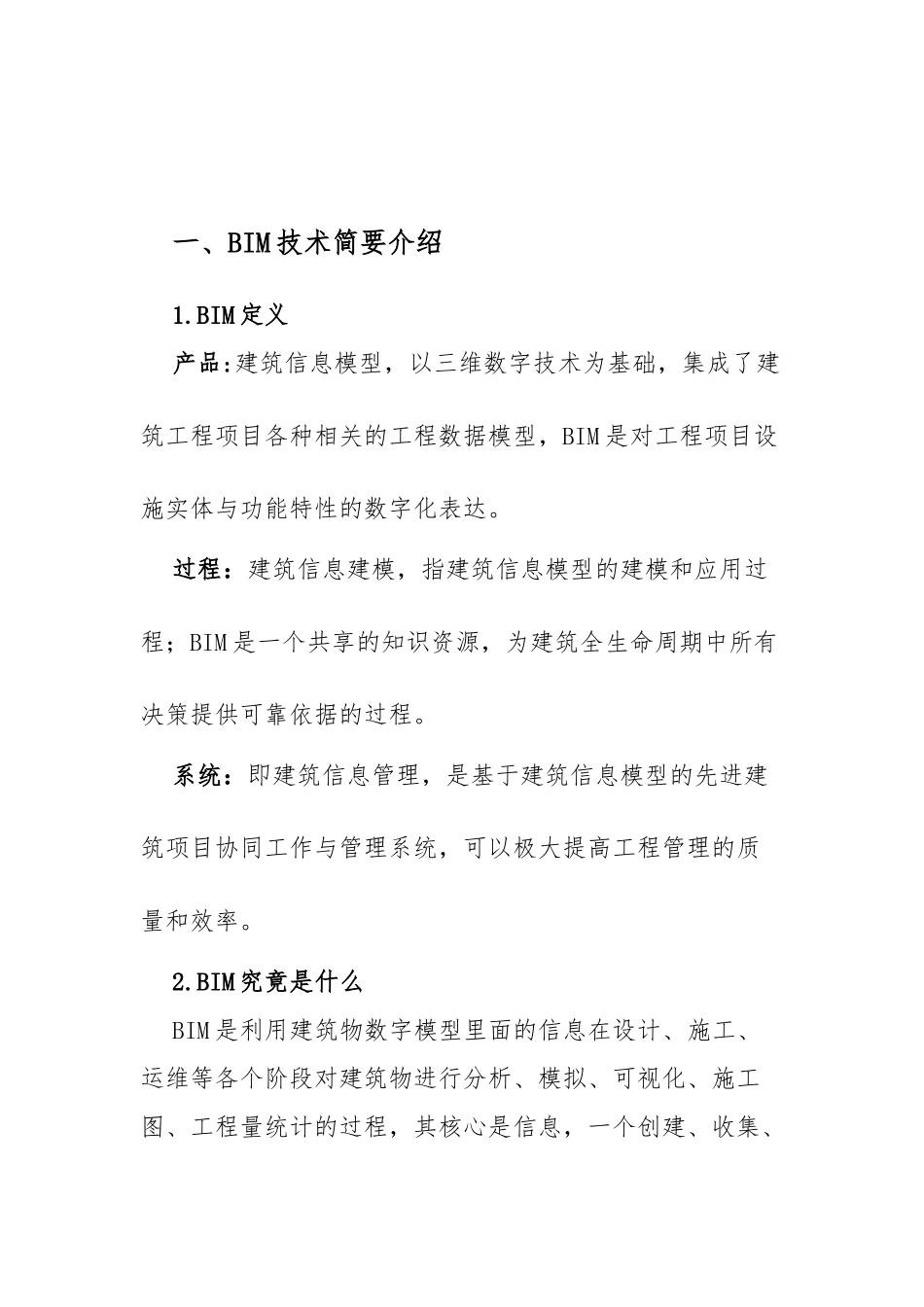

中建五局土木工程有限公司BIM 技术应用指导手册(第一版）技术质量部2025 年 3 月 目录一、BIM 技术简要介绍.........................2二、BIM 技术实施准备.........................3三、BIM 技术投标阶段应用.....................5四、项目实施阶段 BIM 技术应用................9五、BIM 技术推动要求.........................17 一、BIM 技术简要介绍1.BIM 定义产品:建筑信息模型，以三维数字技术为基础，集成了建筑工程项目各种相关的工程数据模型，BIM 是对工程项目设施实体与功能特性的数字化表达。过程：建筑信息建模，指建筑信息模型的建模和应用过程；BIM 是一个共享的知识资源，为建筑全生命周期中所有决策提供可靠依据的过程。 系统：即建筑信息管理，是基于建筑信息模型的先进建筑项目协同工作与管理系统，可以极大提高工程管理的质量和效率。2.BIM 究竟是什么BIM 是利用建筑物数字模型里面的信息在设计、施工、运维等各个阶段对建筑物进行分析、模拟、可视化、施工图、工程量统计的过程，其核心是信息，一个创建、收集、管理、应用信息的过程。3.BIM 的构成（1）建筑模型：包括建筑组件以及它们之间空间的与非空间的关系，即数量巨大的组件及其复杂的拓扑关系。（空间信息，如建筑构件的空间位置、大小、形状以及相互关系等；非空间信息，如建筑结构类型、施工方案、材料属性、荷载属性、建筑用途等。）（2）过程模型：指建筑物运行的动态模型、它将与建筑组件相互作用，不同程度的影响到建筑组件在不同时间阶段的属性，甚至会影响到建筑成份本身的存在与否。（3）人的决策模型：人类行为对建筑模型与过程模型所产生直接的和间接的作用的数据模型。4.BIM 的作用和价值主要体现能更好的理解设计概念，更少信息转换错误和损失，更快的建设周期。更少的错误和遗漏，减少浪费、减少重复劳动、材料和时间。更好的预测建设成本和时间，能提升现场施工安全。二、BIM 技术实施准备1.BIM 技术实施环境（1）软件配置BIM 实施软件由公司总部统一管理及安装，项目确定要应用BIM 技术后由公司技术质量部 BIM 技术工程师到项目指导安装并调试 BIM 软件。目前公司一般采纳 Revit 等正版软件来进行 BIM 技术应用的实施，后期有可能会引进更加先进的 BIM 实施软件来提高公司BIM 技术的应用。具体软件配置参考表 软件配置软件名称版本建议厂家软件功能Autodesk Revit2025 及以上Autodesk建模软件AutoCAD2025...
