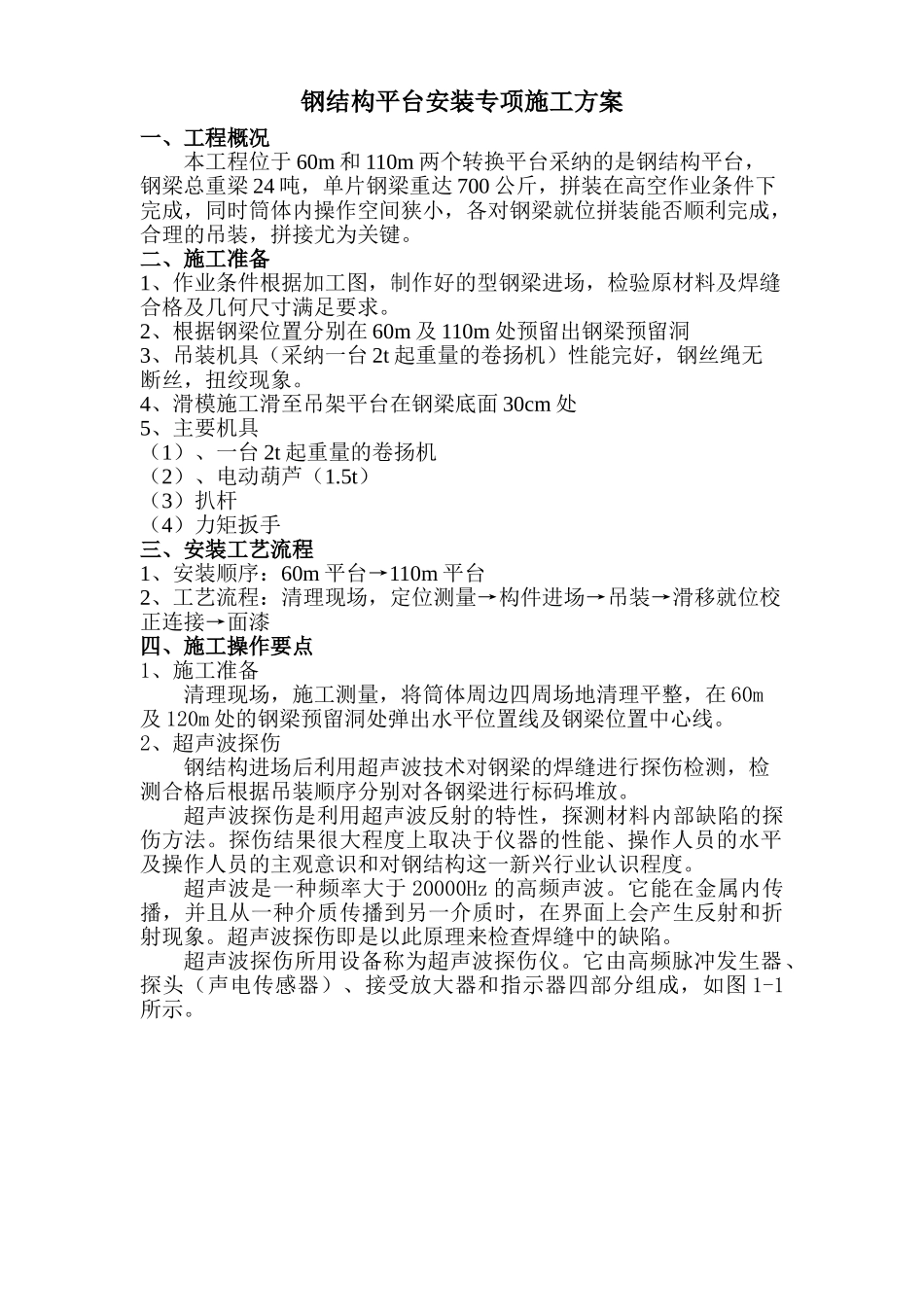

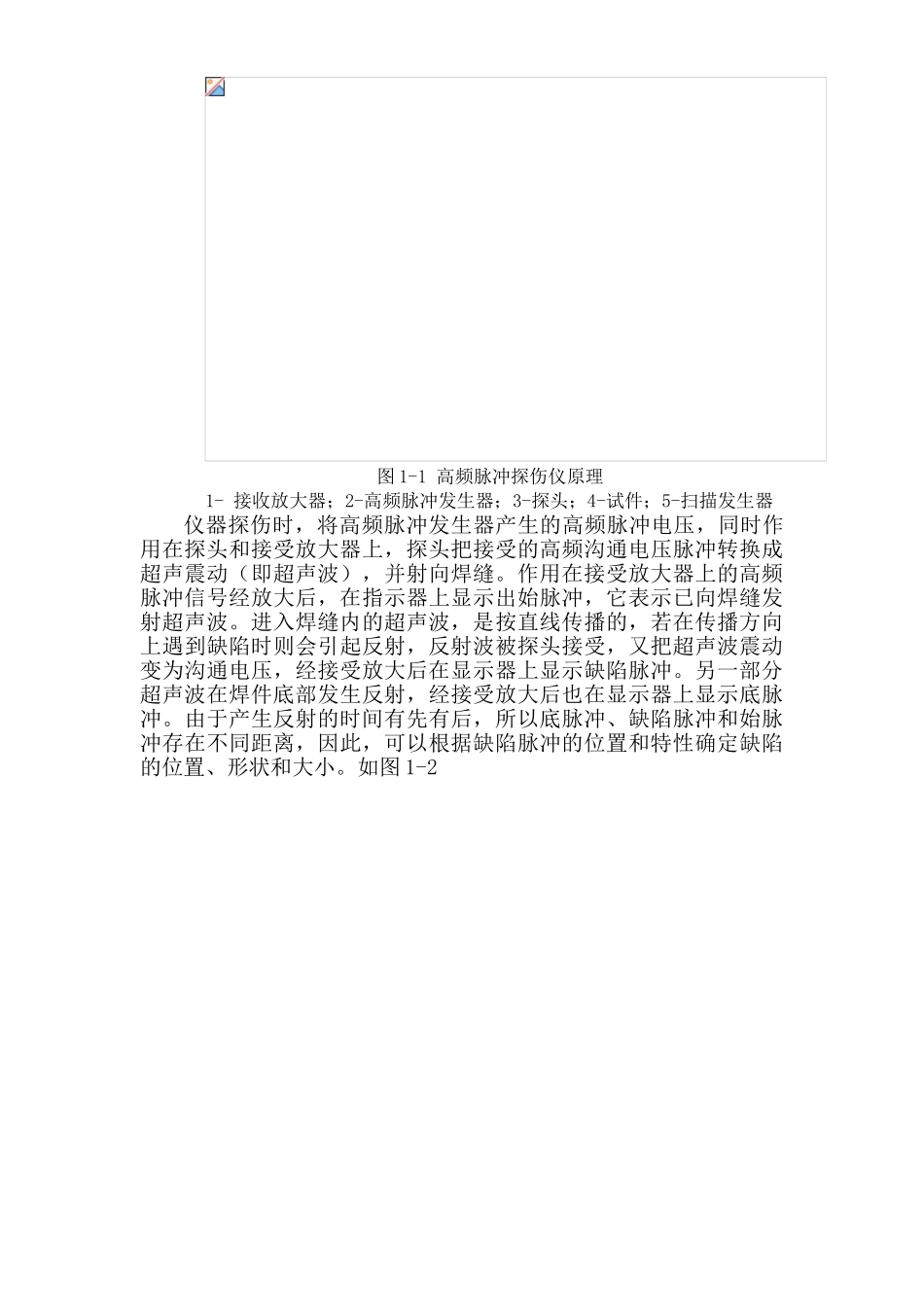

中电三十八所无线测试塔工程钢结构平台安装专项施工方案编 号：编 制 人：审 核 人：审 批 人：中铁四局集团建筑工程有限公司2006 年 12 月 15 日钢结构平台安装专项施工方案一、工程概况本工程位于 60m 和 110m 两个转换平台采纳的是钢结构平台，钢梁总重梁 24 吨，单片钢梁重达 700 公斤，拼装在高空作业条件下完成，同时筒体内操作空间狭小，各对钢梁就位拼装能否顺利完成，合理的吊装，拼接尤为关键。二、施工准备1、作业条件根据加工图，制作好的型钢梁进场，检验原材料及焊缝合格及几何尺寸满足要求。2、根据钢梁位置分别在 60m 及 110m 处预留出钢梁预留洞3、吊装机具（采纳一台 2t 起重量的卷扬机）性能完好，钢丝绳无断丝，扭绞现象。4、滑模施工滑至吊架平台在钢梁底面 30cm 处5、主要机具（1）、一台 2t 起重量的卷扬机（2）、电动葫芦（1.5t）（3）扒杆（4）力矩扳手三、安装工艺流程1、安装顺序：60m 平台→110m 平台2、工艺流程：清理现场，定位测量→构件进场→吊装→滑移就位校正连接→面漆四、施工操作要点1、施工准备清理现场，施工测量，将筒体周边四周场地清理平整，在 60m及 120m 处的钢梁预留洞处弹出水平位置线及钢梁位置中心线。2、超声波探伤钢结构进场后利用超声波技术对钢梁的焊缝进行探伤检测，检测合格后根据吊装顺序分别对各钢梁进行标码堆放。超声波探伤是利用超声波反射的特性，探测材料内部缺陷的探伤方法。探伤结果很大程度上取决于仪器的性能、操作人员的水平及操作人员的主观意识和对钢结构这一新兴行业认识程度。超声波是一种频率大于 20000Hz 的高频声波。它能在金属内传播，并且从一种介质传播到另一介质时，在界面上会产生反射和折射现象。超声波探伤即是以此原理来检查焊缝中的缺陷。超声波探伤所用设备称为超声波探伤仪。它由高频脉冲发生器、探头（声电传感器）、接受放大器和指示器四部分组成，如图 1-1所示。图 1-1 高频脉冲探伤仪原理1- 接收放大器；2-高频脉冲发生器；3-探头；4-试件；5-扫描发生器仪器探伤时，将高频脉冲发生器产生的高频脉冲电压，同时作用在探头和接受放大器上，探头把接受的高频沟通电压脉冲转换成超声震动（即超声波），并射向焊缝。作用在接受放大器上的高频脉冲信号经放大后，在指示器上显示出始脉冲，它表示已向焊缝发射超声波。进入焊缝内的超声波，是按直线传播的，若在传播方向上遇到缺陷时则会引起反射，反射波被探头接受，...
